SMW-AUTOBLOK閉心式旋轉液壓缸?SIN-S系列
?一、產品概述?
SIN-S是一款閉心式旋轉液壓缸，專為動力卡盤驅動設計，適用于閉心或部分開心安裝場景。
其核心特點包括：
-
工作壓力：70 bar
-
通孔設計：支持冷卻液、油或空氣介質傳輸
-
行程控制方式：接近開關或線性定位系統（LPS 4.0）
?二、技術特性?
-
?壓力范圍?：7-70 bar
-
?安裝方式?：支持水平或垂直安裝
-
?安全配置?：集成安全閥和過壓保護閥
-
?過濾要求?：壓力管路需配置10μm過濾器
-
?適用油品?：HM32 ISO 3448標準液壓油
-
?三、版本配置?
-
?標準版?
-
標配通孔及旋轉接頭螺紋
-
示例：SIN-S 125（型號33093112）+ RU-1-16旋轉接頭（型號043271）
-
?PXP線性定位系統版?
-
預裝PXP/LPS適配套件
-
示例：SIN-S 125（型號77093112）+ PXP套件（型號60557915）+ RU-2-22旋轉接頭（型號044970）
-
?LPS 4.0線性定位系統版?
-
集成LPS 4.0支架與凸輪
-
示例：SIN-S 125（型號77093112）+ LPS 4.0套件（型號046613）+ RU-2-22旋轉接頭
?四、核心參數表（選列）?
| 型號 | 活塞面積(cm2) | 壓力 | 40bar拉力(kN) | 轉速 | 重量 |
|---|---|---|---|---|---|
| SIN-S 50 | 14 | 70 | 5.5 | 7000 | 8.5 |
| SIN-S 125 | 103 | 70 | 41 | 6000 | 16 |
| SIN-S 250 | 457 | 50 | 180 | 2000 | 88 |

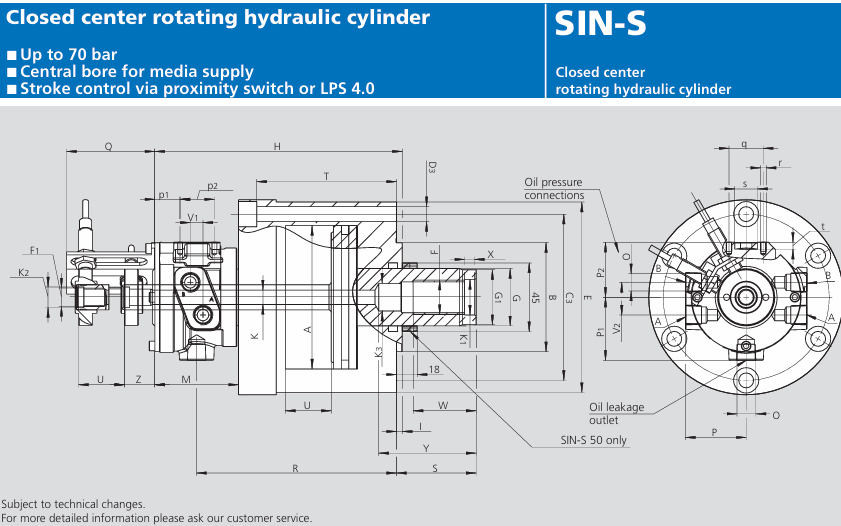

?五、結構尺寸要點?
-
?安裝接口?：支持前后雙向通過螺栓安裝
-
?關鍵尺寸?（以SIN-S 125為例）：
-
外徑(A)：125mm
-
活塞行程(U)：40mm
-
總高度(H)：216mm
-
旋轉接頭螺紋(F)：M30
-
?六、應用優勢?
-
通過通孔實現介質無縫傳輸
-
多重行程控制方案提升精度可靠性
-
模塊化設計支持靈活配置擴展
-
寬壓力范圍適應多樣化工況需求
