1 、 概述
DTSD1352 導軌式多功能電能表，是主要針對電力系統，工礦企業，公用設施的電能統計、管理需求而設計的一款智能儀表，產品具有精度高、體積小、安裝方便等優點。集成常見電力參數測量及電能計量及考核管理，提供上 48 月的各類電能數據統計。具有 2~31 次分
次諧波與總諧波含量檢測，帶有開關量輸入和開關量輸出可實現“遙信”和“遙控”功能，并具備報警輸出。帶有 RS485 通信接口，可選用 MODBUS-RTU 或 DL/T645 協議。該電力儀表可廣泛應用于各種控制系統，SCADA 系統和能源管理系統中。產品符合企業標準
Q31/0114000129C035-2017《導軌式安裝電能表企業標準》的要求。

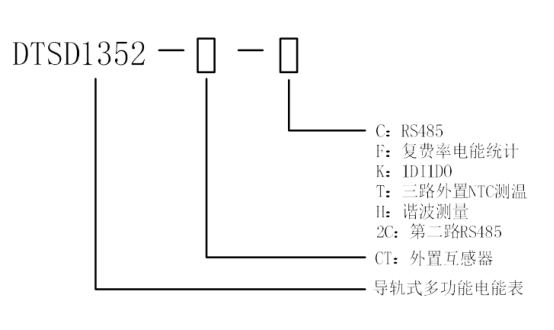

2 、型號說明

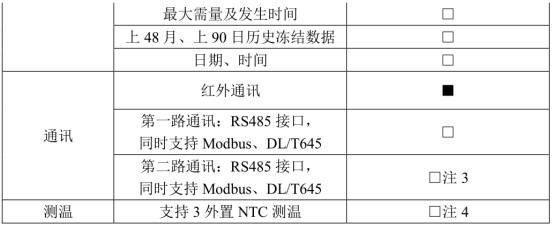

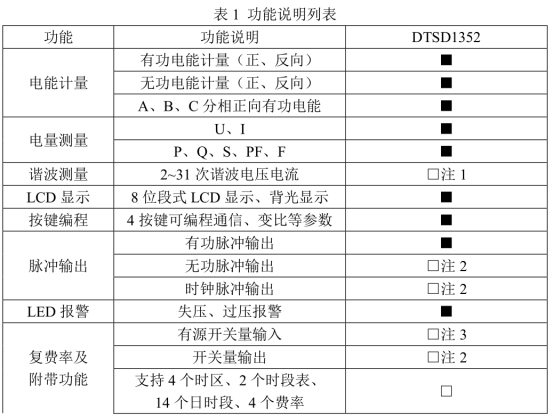

3 、功能列表
注：1：外置互感器規格時，諧波測量為標配，其余規格均為選配。
2：默認無功脈沖、時鐘脈沖、開關量輸出三選一；
3：有源開關量和第二路通訊二選一；
4：選配測溫功能時 1、2 所述選配功能均不可選。

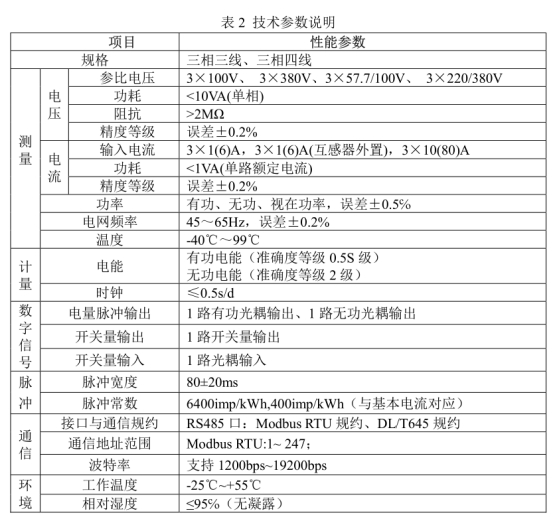

4、技術規格

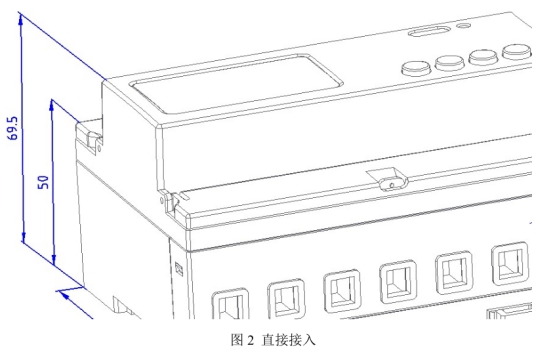

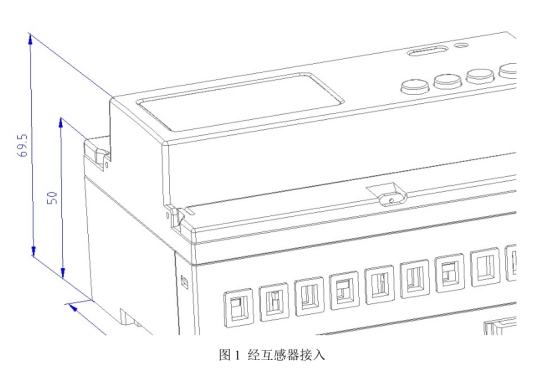

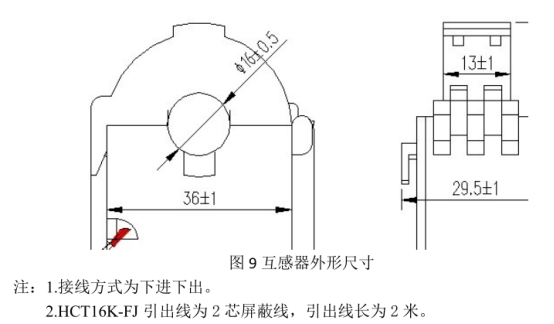

5、 外形尺寸
注：直接接入的接線力矩不應大于 4.0N·m，經互感器接入的接線力矩應不大于 2.0N·m。
6 、 接線與安裝

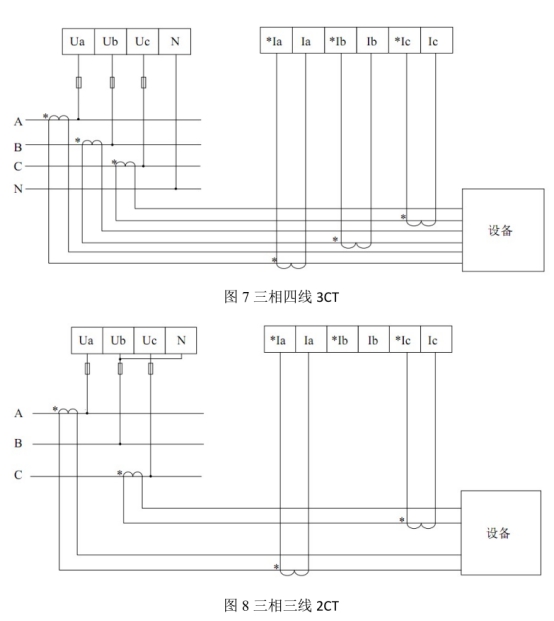

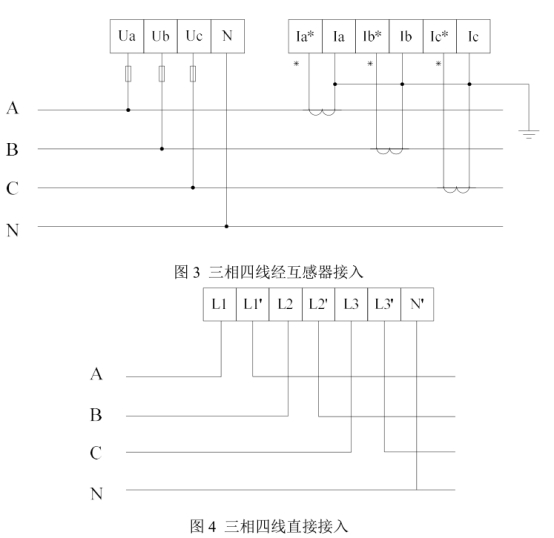

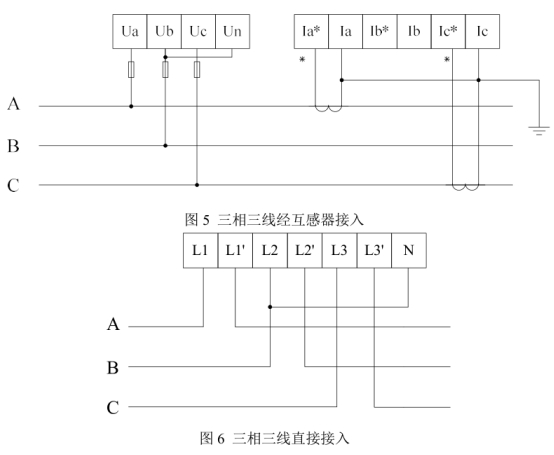

6.1 電壓電流接線示意圖

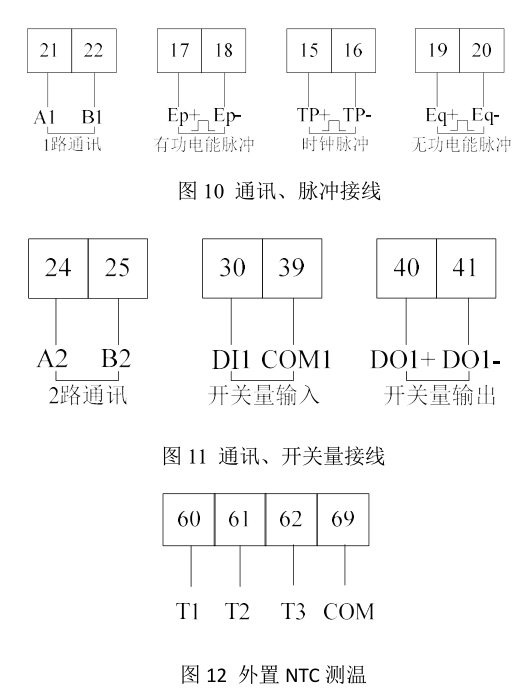

6.2 開關量輸入、輸出、NTC 測溫端子
開關量輸出為繼電器輸出，可實現“遙控”和報警輸出。
開關量輸入是采用開關信號輸入方式，由外部電源供電。當外部接通或斷開時，經過儀表開關輸入模塊采集其接通或斷開信息并通過儀表本地顯示。開關量輸入不僅能夠采集和顯示本地的開關信息，同時可以通過儀表的 RS485 實現遠程傳輸功能，即“遙信”功能。
注：（17-18）為有功電能脈沖，（60-61-62-69）為三路 NTC 測溫端口，（15-16）時鐘脈沖、（19-20）無功電能脈沖、（40-41）開關量輸出與（60-61）端子復用，（24-25）2路通訊、（31-39）開關量輸入與（62-69）端子復用。
