多參量噴嘴流量計 氣體流量計 蒸汽流量計 自帶溫壓補償

一、外表簡介：
規范噴嘴流量計是一種高精度的流量測量設備，是一種喉部取壓低β值長頸式噴嘴設備，常用于發電廠的主流量測量，如電廠凝水流量的精確測量、電廠給水流量或蒸汽量的測量，以及風機功用試驗、壓縮機功用試驗等高精度流量試驗場合。

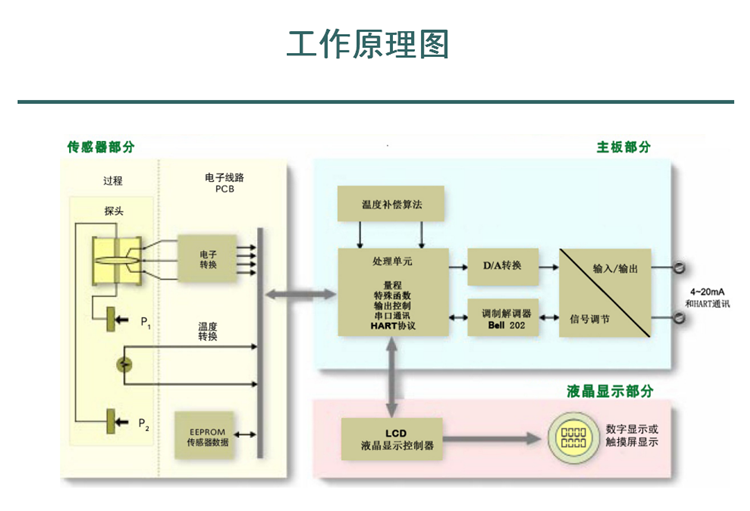

二、作業原理：
規范噴嘴流量計測量原理是選用節約式流量傳感器。它在長頸噴嘴的基礎上選用了分外的取壓（喉部取壓）辦法，使該流量傳感器不只具有傳統長頸噴嘴的利益，一同還具有流出系數安穩，重復性高級特有利益。是一種高精度流量傳感器。流量計算公式：
式中:  ，——分別為質量流量（㎏/s）和體積流量（m3/s）；
——流出系數 ；
——可脹大性系數；
——節約件開孔直徑，m；
——直徑比，
——管道內徑，m；
——被測流體密度，㎏/m；
——差壓，Pa；
噴嘴通過測量壓差來衡量流體流量的大小。這種測量辦法是以能量守衡規矩和活動連續性規矩為基準的。布滿管道的流體，當它們流經管道內的節約設備時，流束將在節約設備的節約件處構成有些縮短，從而使流速增加，靜壓力低，所以在節約件前后便發作了壓力降，即壓差，介質活動的流量越大，在節約件前后發作的壓差就越大。

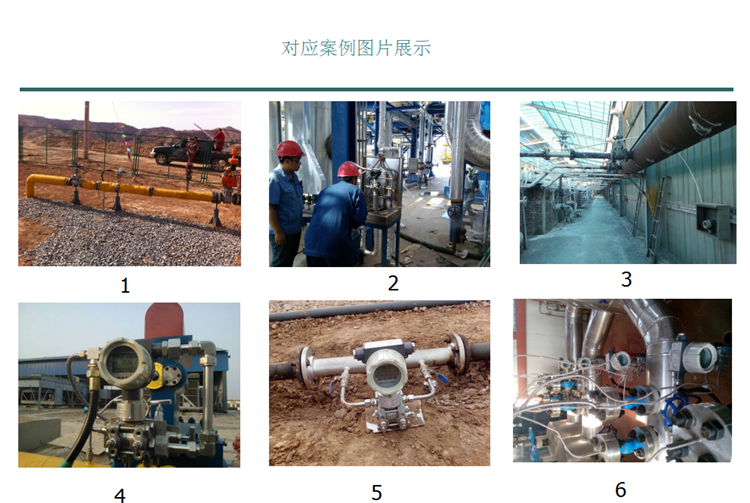

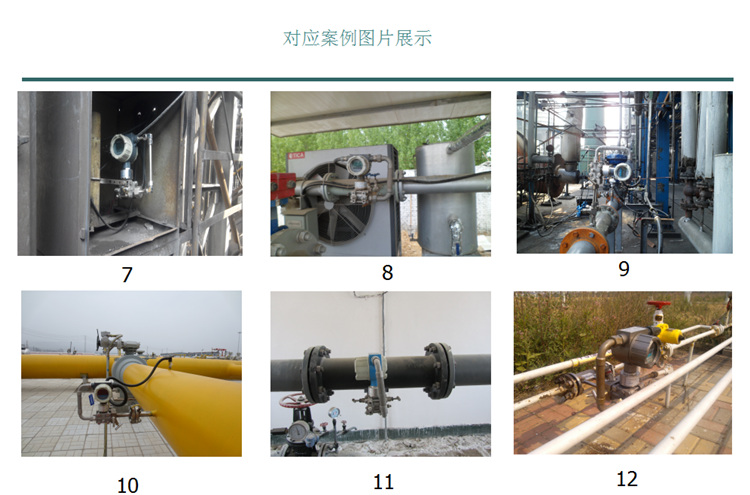

三、測量介質：
規范噴嘴流量計與各種差壓變送器配套運用，可測量各種流體的流量。協作調度儀還可以對流量進行調度。廣泛運用于石油、化工、冶金、輕紡、水利、電力等有些 。
1、液體：熱水、冷水、化工液、輕體質油。
2、氣體：高爐煤氣、焦爐煤氣、各種單組分多組分氣體。
3、過熱蒸汽、豐滿蒸汽。
4、壓縮空氣。
5、天然氣，火炬氣，液化氣。
四、一同優勢：
1、結構簡略，設備便利。
2、噴嘴比孔板的壓力扔掉小，懇求直管段長度也短。
3、無需實流校驗，功用安穩。

4、可耐高溫高壓、耐沖擊。
5、耐腐蝕功用比孔板好，壽命長。
6、精度高、重復性好、流出系數安穩。
7、圓弧形結構計劃可測量各種液體、氣體、蒸汽以及各種臟污介質。
8、整體鑄造加工技能，造價較高。
五、功用政策：
1、公稱直徑：20mm≤DN≤630mm；
2、公稱壓力：PN≤32Mpa；
3、作業溫度：-50℃≤t≤550℃；
4、雷諾數規劃：0.30≤β≤0.44時，70000≤ReD≤107；
0.44≤β≤0.8時，20000≤ReD≤107；
5、喉徑比：0.30≤β≤0.80；
6、精度：0.5級、1.0級、1.5級、2.0級；
7、參照規范：GB/T2624-2006、JJG640-94；
8、聯接辦法：法蘭聯接、焊接。
六、孔板和噴嘴是兩種不一樣的差壓式流量計：
1.噴嘴
利益：規范噴嘴歷史悠久，有許多的各種試驗數據，噴嘴流量計結構簡略健壯，無可動部件、長期運用安穩可靠，豐厚的計劃制造和運用履歷，規范化程度高，可不必進行實流標定。規范噴嘴有可靠的試驗數據和完善的世界、國家規范。計量數據真實可信，可作為買賣結算計量用表。
缺點：出產制造較凌亂，單價較高.
2.孔板
孔板流量計利益：性價比較高。規范孔板歷史悠久，有世界、國家規范及檢定規程和許多的試驗數據，不必實流標定。計量數據真實可信，可作為買賣結算計量用表。
缺點：孔板銳角邊的磨損、臟污等要素均會影響計量精度。檢定周期較短6-12個月。

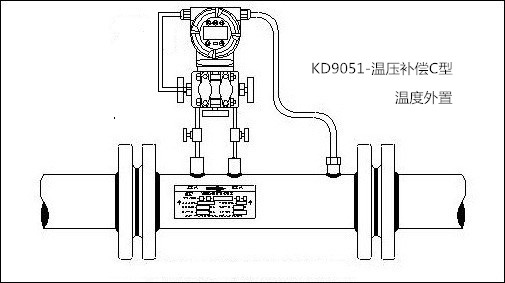

七、結構辦法：
噴嘴由垂直于軸線的進口平面有些A、圓弧形曲面B和C所構成的進口縮短有些、圓筒形喉部E和為防止邊緣危害所需的維護槽F構成，其取壓辦法上游取壓口選用角接取壓，輕賤取壓口可按角接取壓設置，也可設置于較遠輕賤處。噴嘴總長度
a、當0.30≤β≤2/3時，噴嘴長度=0.6041d；
b、當2/3≤β≤0.80時，噴嘴長度=｛0.4041+（0.75/β-0.25/β2-0.5225）0.5｝d ；
c、ISA 1932噴嘴上游面由垂直于軸的平面、廓形為圓周的兩段弧線所斷定的縮短段、圓筒形喉部和凹槽構成的噴嘴。ISA1932噴嘴的取壓辦法僅角接取壓一種。
八、設備注意事項：

 1、可水平、垂直或傾斜設備，應保證管內布滿液體；
2、節約設備前，后直管段應是直的，無肉眼可見曲折，一同應是“圓的”，內壁應潔凈，無凹坑與沉淀物；
3、直管段長度懇求及節約設備設備應符合GB/T26224—93有關規矩；
4、引壓管路設備應符合規范規矩的規范。
