產品簡介
動態電容補償柜是采用微處理器控制晶閘管投切調諧電容組的無功補償裝置，此類產品擁有無功功率實時監測，晶閘管零過渡過程快速投切，諧波電流抑制等先進技術，適合在各種復雜的工業現場環境中應用，可以準確、快速、無暫態擾動的動態無功補償
產品特點
1.控制器采用瞬時無功算法，響應速度10ms，可以手動/自動控制；
2.自動控制具有循環投切、編碼投切、順序投切等投切方式；
3.實時監測系統的電壓、電流、功率因數、補償狀態等參數；
4.實時跟蹤負荷變化，動態周期為(10~40ms)，無需放電即可再投；
5.動態電容補償柜具有完善的過壓、欠壓、過流、短路、缺相、誤動、聲光報警等保護措施；
6.可避免電容諧振，TSC可分流20%~35%，TSF可濾除60%~80%左右的特征次諧波電流；
7.對相間負荷具有分相補償、消諧功能；也可對三相不平衡負荷平衡三相有功；
8.動態電容補償柜美觀，技術成熟，性能穩定，適用于大部分動態補償。
應用場合
動態電容補償柜適用經典負荷：軋機、電梯、點焊機、注塑機、龍門吊、變頻器、冶金、汽車、輪船制造、晶體硅制造、不銹鋼等行業。

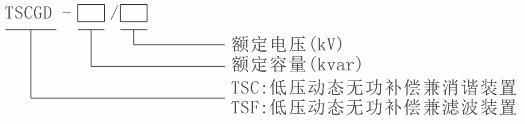

型號定義
動態電容補償柜選型列表

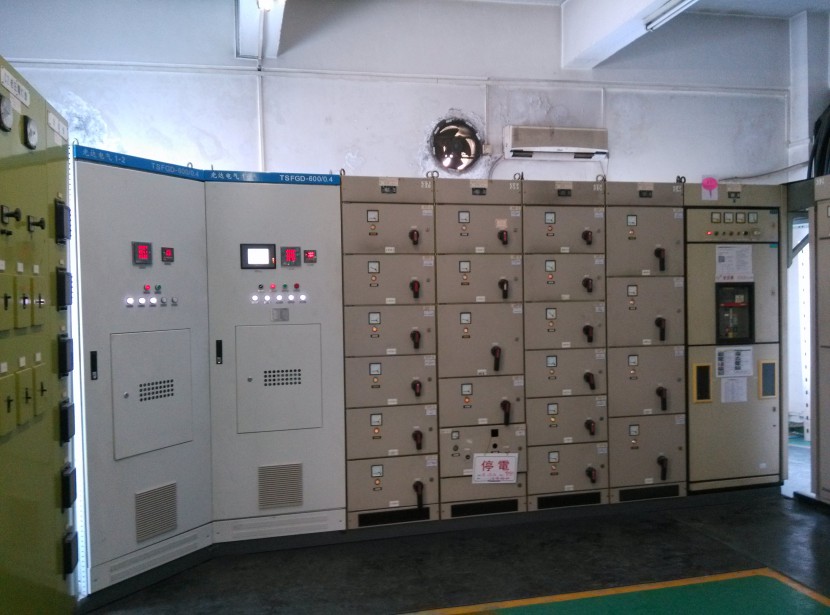

動態電容補償柜案例
松下.萬寶（廣州）壓縮機有限公司
項目背景
松下·萬寶(廣州)壓縮機有限公司，PWAPCGZ成立于1993年6月8日，于1995年1月1日正式投產，投資比例為:松下電器69%;萬寶集團31%，注冊資金11，384萬美元，占地面積約252，000平方米，從業人員約5000人。主要產品為房間空調器和汽車空調器用旋轉式壓縮機，生產能力達到1200萬臺/年。2003年4月，正式進入汽車空調壓縮機制造領域，生產H、G、V三大系列，年產量達到50萬臺/年。作為Panasonic壓縮機集團五大生產基地之一。
用電概括（汽車制造）
松下·萬寶(廣州)壓縮機有限公司1臺額定容量為1000kVA變壓器，電壓等級10kV/0.4kV，主要負荷為多臺單相點焊機。點焊機在碰焊接時，沖擊電流高達1820A（變壓器額定電流為1443A），且三相電流嚴重不平衡，造成變壓器的鐵芯磁飽和跡象，噪音特大、溫升嚴重，功率因數在0.4~0.8范圍，頻繁出現變壓器電流保護動作。
設計方案
針對變壓器低壓側設計1套低壓動態無功補償兼濾波裝置TSFGD，提高功率因數，濾除特征次諧波，改善用電質量，確保生產用電安全。
效果分析
通過低壓TSFGD裝置運行后，系統功率因數從0.83左右提升至0.95以上，系統運行電流平均值從820A降低至580A,為用戶解決電能質量問題，并節約10%以上的電費。

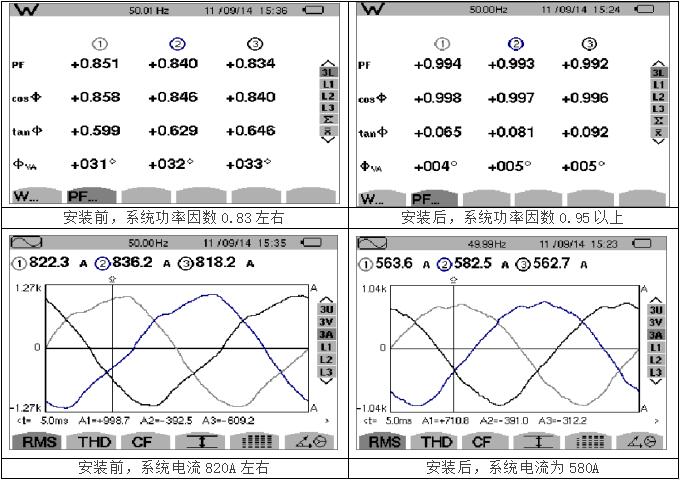

運行數據
