PT2262/2272紅外遙控電路

PT2262/2272紅外遙控電路

作者:佚名來源:不詳錄入:Admin 更新時間：2008-7-27 16:48:43 點擊數：3

【字體：

】

PT2262/2272是一對帶地址、數據編碼功能的紅外遙控發射/接收芯片。其中發射芯片PT2262-IR將載波振蕩器、編碼器和發射單元集成于一身，使發射電路變得非常簡潔。

接收芯片PT2272的數據輸出位根據其后綴不同而不同，數據輸出具有“暫存”和“鎖存”兩種方式，方便用戶使用。后綴為“M”為“暫存型”，后綴為“L”為“鎖存型”，其數據輸出又分為0、2、4、6不同的輸出，例如：PT2272-M4則表示數據輸出為4位的暫存型紅外遙控接收芯片。

PT2262-IR引腳功能說明：

    Pin1-Pin6（A0-A5）:
    地址輸入端，可編成“1”、“0”和“開路”三種狀態。

    Pin7、Pin8、pin10-Pin13（A6/D0-A11/D5）:
    地址或數據輸入端，地址輸入時用Pin1-Pin6，做數據輸入時只可編成“1”、“0”兩種狀態。

    Pin14（TE）:
    發射使能端，低電平有效。

    Pin15、Pin16（OSC1、OSC2）:
    外接振蕩電阻，決定振蕩的時鐘頻率。

    Pin17（Dout）:
    數據輸出端，編碼由此腳串行輸出。

    Pin9、Pin18（V_DD，Vss）:
    電源+，-輸入端。

PT2272引腳功能說明：

    Pin1-Pin6（A0-A5）:
    地址輸入端，可編成“1”、“0”和“開路”三種狀態。要求與PT2262設定的狀態一致。

    Pin7、Pin8、pin10-Pin13（D0-D5）:
    數據輸出端，分暫存和鎖存兩種狀態。

    Pin14（DI）:
    脈沖編碼信號輸入端。

    Pin15、Pin16（OSC1、OSC2）:
    外接振蕩電阻，決定振蕩的時鐘頻率。

    Pin17（VT）:
    輸出端，接收有效信號時，VT端由低電平變?yōu)楦唠娖健?BR>
    Pin9、Pin18（V_DD，Vss）:
    電源+，-輸入端。

PT2262/PT2272電氣參數
參數名稱	符號	工作條件	最小值	典型值	最大值	單位
工作電壓	V_DD	-	3	-	15	V
工作電流	I_DD	V_DD=12V停振 A0-A11開路	-	0.02	0.03	uA
輸出驅動電流 (Dout)	I_OH	V_DD=5V，V_OH=3V V_DD=8V，V_OH=4V V_DD=12V,V_OH=6V	3 6 10	-	-	mA
輸出驅動電流 (Dout)	I_OL	V_DD=5V，V_OL=3V V_DD=8V，V_OL=4V V_DD=12V,V_OL=6V	2 5 9	-	-	mA

PT2262/PT2272極限參數
參數名稱	符號	極限值	單位
工作電壓	V_DD	-0.3-+16V	V
輸入電壓	V_I	-0.3-V_DD+0.3V	V
輸出電壓	V_O	-0.3-V_DD+0.3V	V
功耗	P_D	300(V_DD=12V)	mW
工作溫度	T_OPT	-20-+70	℃
存儲溫度	T_stg	-40-+125	℃

PT2262/PT2272工作原理：

PT2262-IR發射芯片地址編碼輸入有“1”、“0”和“開路”三種狀態，數據輸入有“1”和“0”兩種狀態。由各地址、數據的不同接腳狀態決定，編碼從輸出端Dout輸出，通過紅外發射管發射出去。其編碼時序波形如圖2所示。

Dout輸出的編碼信號是調制在38kHz載波上的，OSC1、OSC2外接的電阻決定載頻頻率，一般電阻可在430k—470k之間選擇即可。

PT2272的暫存功能是指當發射信號消失時，PT2272的對應數據輸出位即變?yōu)榈碗娖健６i存功能是指，當發射信號消失時，PT2272的數據輸出端仍保持原來的狀態，直到下次接收到新的信號輸入。圖3是紅外發射和接收的典型應用原理圖，為了能正確解調出調制的編碼信號，接收端需加一級前置放大級，保證輸入PT2272的信號幅度足夠大。PT2272各輸出端通過各種接口即可控制相應的負載。

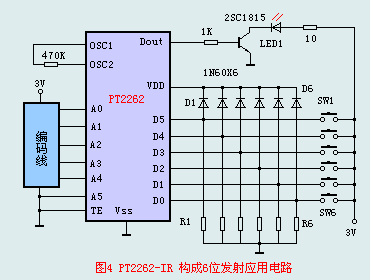

圖4是PT2262構成6路發射電路，圖中PT2262-IR的V_DD是通過按鍵接通后向芯片供電，這樣靜態時，PT2262-IR并不耗電，特別適合是電池供電的場合。如果使用電源電壓較低（如3V），二極管應選用低壓差的型號（如1N60等），工作原理與圖3相近，這里不再贅述。
