144芯光交箱，144芯光纜交接箱廠家，144芯光纜交接箱批發，144芯光纜交接箱生產基地?。‵TTH一級分光箱）無跳接光纜交接箱（FTTH無跳接交接箱）無跳接光纜交接箱|免跳纖光纜交接箱|免跳接光纜交接箱|一級分光點交接箱|二級分光點光纜交接箱（材質：SMC玻璃鋼、不銹鋼用于室外：落地式/壁掛式/抱桿式/空架式,型號：96芯/144芯/288芯/576芯）專為（中國電信,中國聯通,CATV廣電,中國鐵通,中國移動通信打造）
本地傳輸網主要業務有移動電話（包括GSM、CDMA）、長途電話、本地電話、數據通信（包括因特網業務和IP電話）和無線尋呼等業務。
由于數據業務的迅速發展，相當一部分基站受到數據帶寬限制、交換設備及傳輸設備的限制，不能滿足數據用戶的接入需求，由此導致一些數據業務直接接在了匯接層節點上。這樣雖然一時解決了用戶的接入問題，但浪費了許多城域網的光纜纖芯和浪費城區的管道資源，而且也不利于以后的分層維護和分層管理。
存在問題
由于本地傳輸網建設對于移動來說是近幾年發展起來的，在此之前，本地傳輸網項目只是作為GSM的配套項目而已，由于業務發展的不均勻性、隨機性、急迫性，移動業務和數據業務各自為政，本地傳輸網建設不同程度的存在無序、重復等現象，給本地傳輸網的合理利用帶來一定困難。因此，對本地傳輸網進行統一規劃、優化原有網絡、分層進行建設、維護和管理, 將有利于網絡資源的合理利用。
為了解決以上問題，必須按照循序漸進、逐步完善的基本原則進行網絡的優化與建設。
4.網絡建設方案
網絡結構
本地傳輸網大體分為以下四層：
（1）核心層
（2）匯接層（匯聚層）
（3）接入層（基站）
（4）引入層（數據業務）
根據網絡結構, 城域網屬于接入層和引入層的范疇。下面?zhèn)戎赜懻撘雽咏ㄔO(shè)的一些想法。
引入層網絡的建設原則：
（1）對于數據帶寬要求不高的用戶，適宜接入到就近基站（即接入層（基站）節點）。
（2）對于數據帶寬要求較高的用戶和一些目標用戶或小區，原則上也建議接入就近基站。
（3）對于基站不能滿足用戶帶寬的，為了爭取時間、占有市場，數據用戶也可以暫時接入?yún)R接層節點，甚至核心層節點。宜采用星型和鏈型結構。
引入層用戶容量計算
引入層匯接節點的確定
引入層應匯接于就近的基站機房(接入層節點)。由于目前部分基站尚未具備數據接入的條件，為了滿足數據用戶的接入需求，引入層也可直接接入?yún)R接層節點，甚至核心層節點。
為了提高光纜主干的利用率，減少光纜接頭引入的開撥次數，有效提高光纜的安全性和可靠性，建議在光纜的主干路由上設立必要的光纜交接箱。光纜交接箱的用戶側光纜，可以根據用戶的發展需求進行逐一上箱，交接箱容量的選擇可以以288芯為主。交接箱的主干光纜，應就近接入基站(接入層節點)。為了增加接入的靈活性，光纜的一部分主干纖芯可接在匯接層節點上。
引入層的匯接節點所覆蓋的范圍
原則上根據基站的總體分布、結合城市道路建設以及人口分布、企事業單位、類別及分布等具體情況進行測算核實，使得引入層的匯接節點的覆蓋范圍、用戶數量盡量保持均勻和平衡。在引入層的匯接節點（基站）下方可以設置若干個光纜交接區。
覆蓋區域界限可以參照電纜交接箱的進行設定。
對于基站不能滿足數據引入，引入層的接入節點可以是匯聚層節點，在城區覆蓋范圍較大，可以根據光纜路由、街道情況、人口、單位、建筑設施分布情況，分設光纜多個交接區。
在考慮當時主干光纜引入的同時，一定要兼顧考慮就近基站主干光纜的引入，使交接箱容量能夠滿足需要。
覆蓋區域可以1-4平方公里范圍。
交接箱與交接箱間距一般為1公里-2公里。
覆蓋范圍可以由路邊繁華地段、目標用戶密集區域開始發展，逐步延伸、最終全部覆蓋。
5.光交接區的用戶數量的確定
光交接主要是解決光接入用戶的。交接區范圍的確定，應根據企事業單位、目標小區、獨立的物業管理小區、家屬院、臨街營業房、自然家屬院等可能接入的用戶數量,自然分界情況進行劃分確定。
一個光纜接入用戶按兩芯計算。一般情況可以根據下列情況確定用戶數量：
1）企、事業單位數量
2）獨立的物業管理小區或家屬院數量
3）目標小區、目標建筑群、商務樓數量
4）自然的家屬院數量
5）臨街門面有可能接入的用戶一個路段可以按2-3個用戶估算
6）對于園區不明顯的，可以按土地占用面積進行估算，按每10000-15000平方米計列一個光接入用戶
7）對于可能的用戶進行匯總，考慮到用戶實際需求、多個運營商等因素
光纜交接箱配線容量可以參照下面公式進行計算:
光纜交接箱配線容量（芯）＝最終收容光接入用戶數×2×有效用戶率×多電信運營商因子式中的有效用戶率取50%，多電信運營商因子取定15%。
因接入用戶的不確定性，光纜配線容量?jī)H作為計算交接箱容量的依據，而不作為工程設計和施工實際容量。光纜配線工程的設計按業務需求、分期分布實施。
6.交接箱主干光纜的容量確定
光纜主干的確定應根據光纜的配線容量按一定的比例進行配置,但考慮到主干接入的不確定性（交接箱的主干可能接入層節點或匯聚層節點或先匯聚層節點后過渡到接入層節點）主干容量選取時，應根據接入用戶的配線容量按一定比例計算，同時又要考慮主干不確定性因素，進行適度冗余。
主干與配線的比例一般取K=1：1.2～1.5。
主干不確定性因子L取1.2。
主干光纜容量(芯)＝配線容量(芯)×K×L。
考慮到主干光纜路由資源的充分利用，避免重復建設，主干光纜的布設可以一次到位。
交接箱容量確定
選擇交接箱容量，應根據接入交接箱光纜容量和該交接箱配線光纜容量進行計算。若考慮到匯聚層和核心層光纜的引入光纜交接箱，還應適當考慮容量的富裕。
7.交接箱的選定
交接箱的使用期是同網絡使用期一樣，通常約20-25年。
選擇高品質的室外箱體使其具有高強度、抗沖擊、耐腐蝕和具有保溫隔熱功效可減緩箱內外溫度劇烈變化，能有效防止箱體內由于氣候驟變而引起的水氣凝結.從而減少凝露現象的產生，并有效地保證箱體內光器件工作環境，同時配合選用耐環境變化的光器件和設計合理的盤纖、跳線路由，能大大減少由于環境變化而產生的光器件附加衰耗的增加和光纖微彎的產生。
交接箱采用?？旎O(shè)計，使運營商能夠隨著用戶的增加而方便擴容，延長了固定資產的投入。
小型化、高密度、安裝靈活的特點，使交接箱可以減少室外占地面積和行人的注意，避免引起人為的破壞。

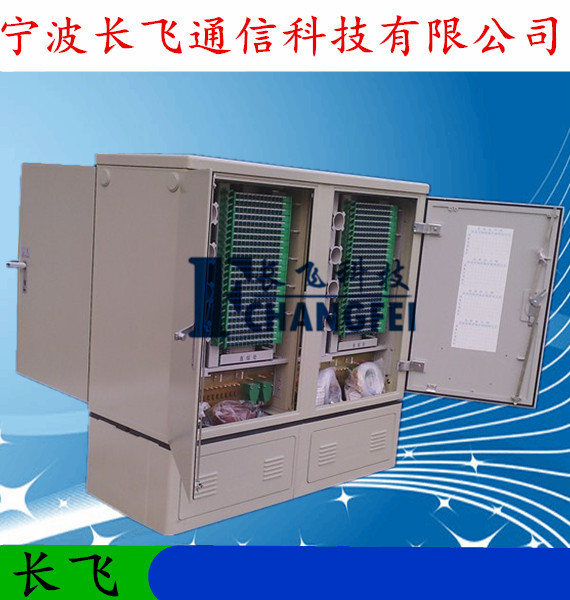

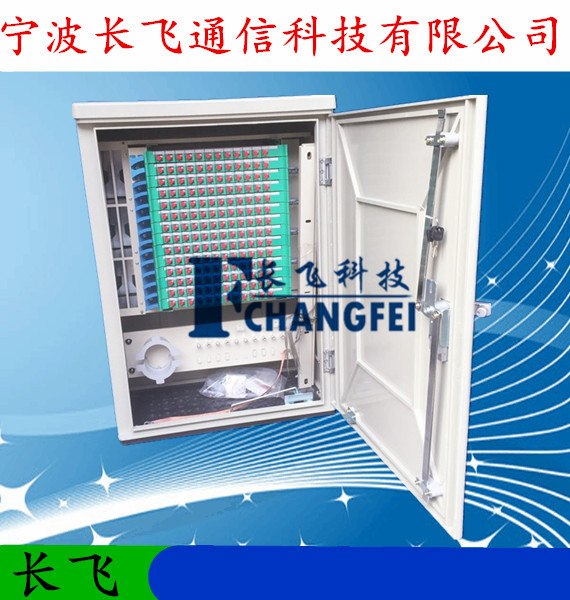

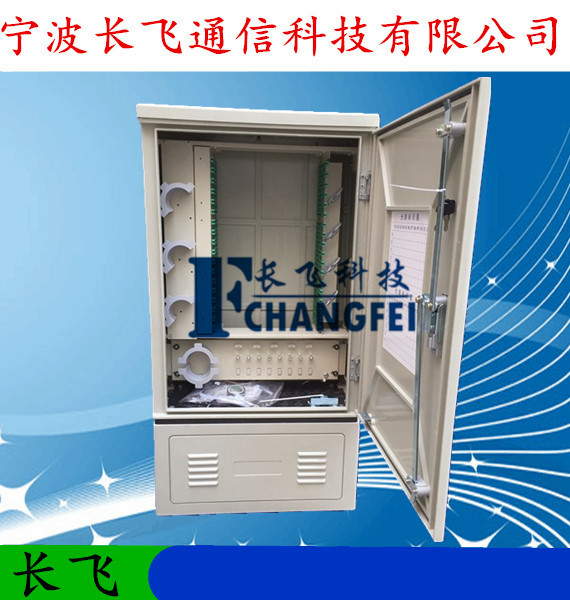

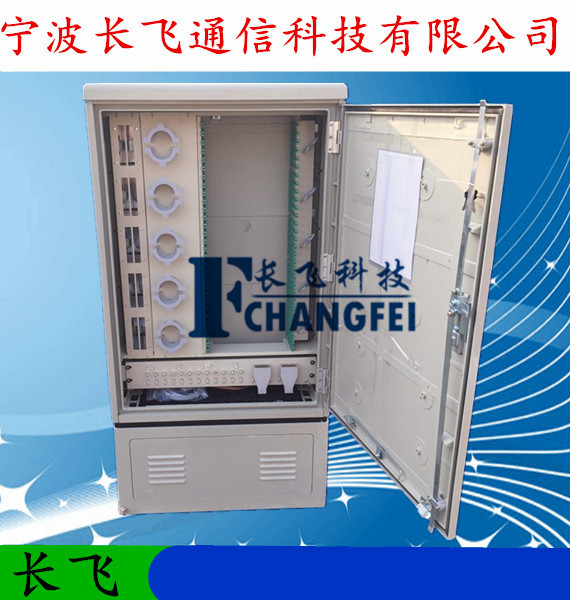

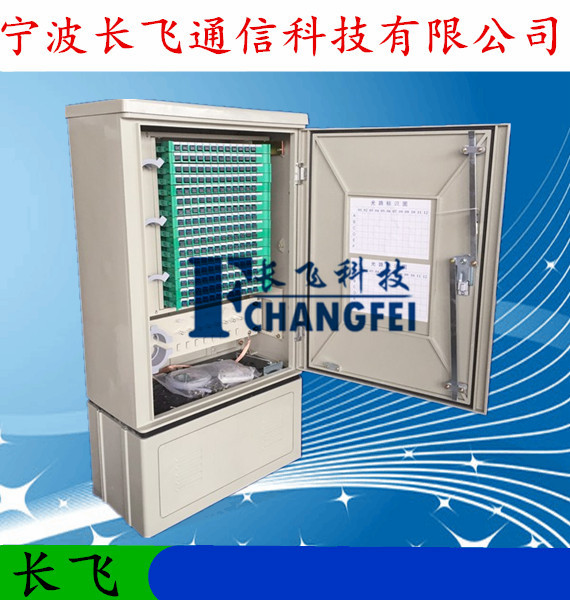

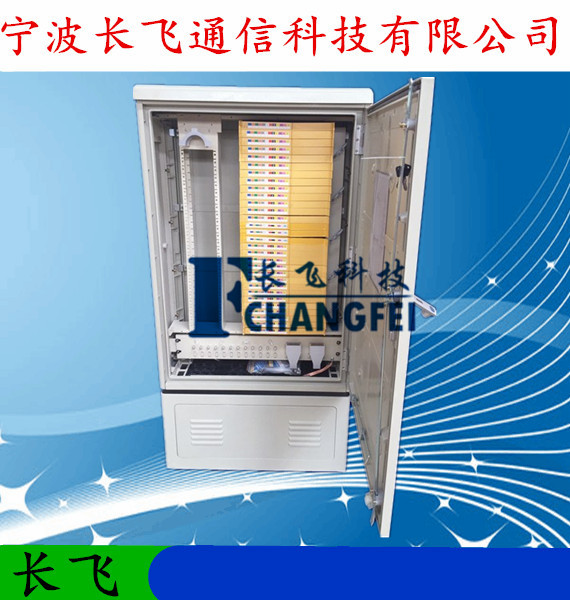

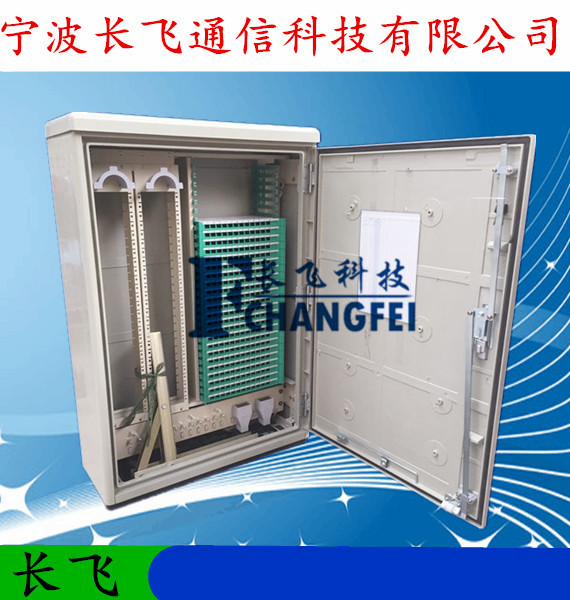

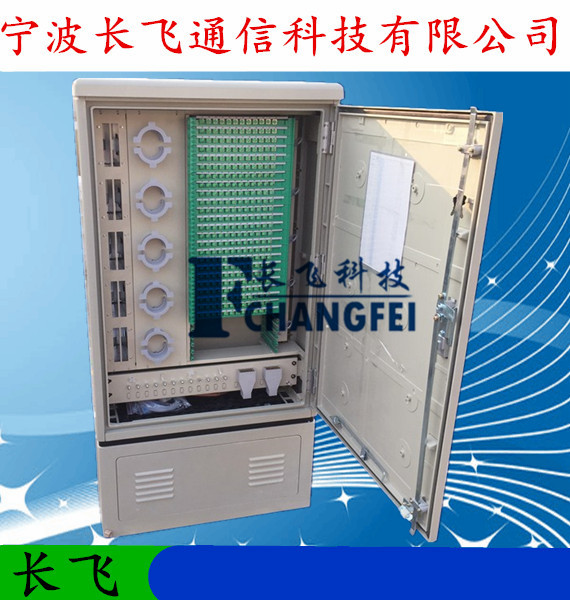

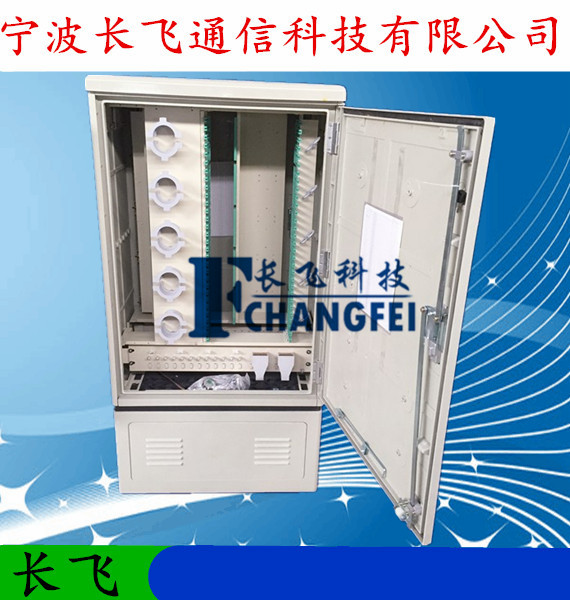

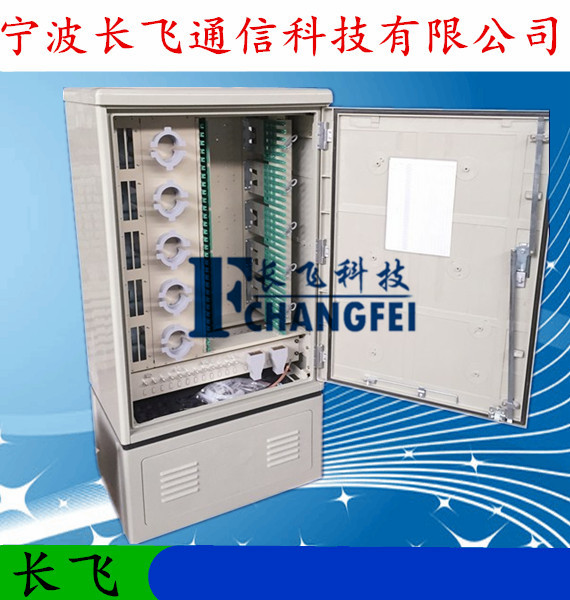

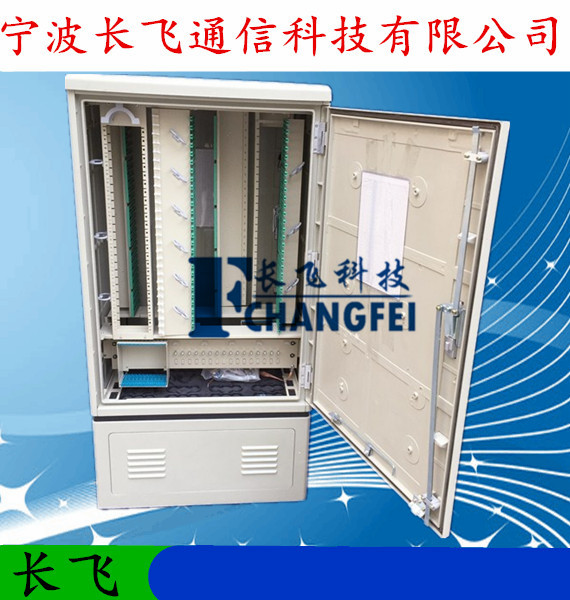

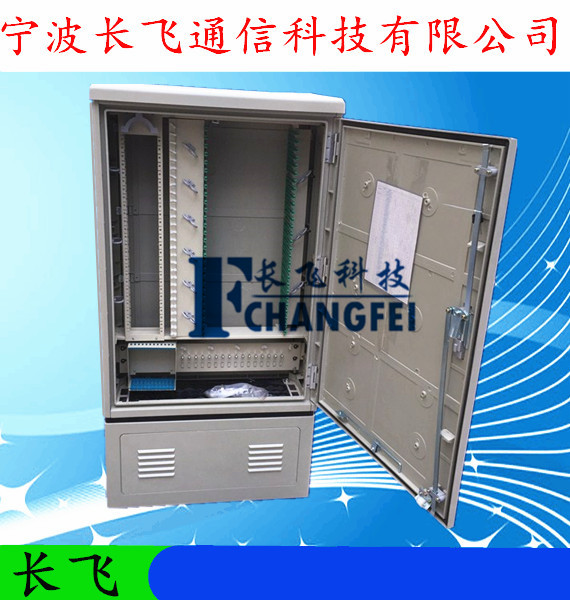

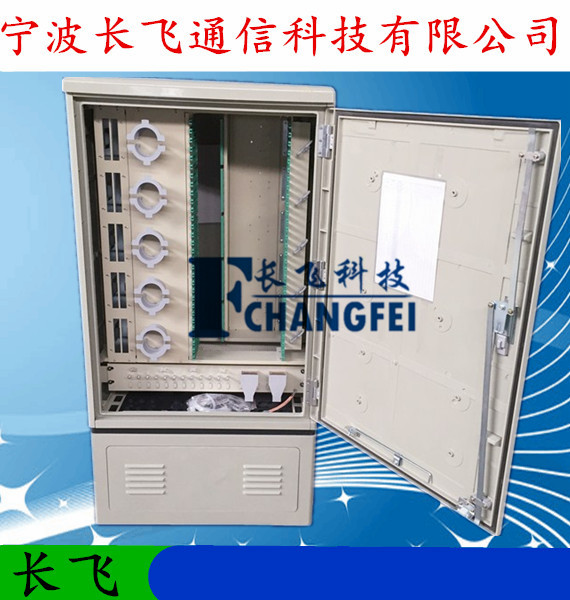

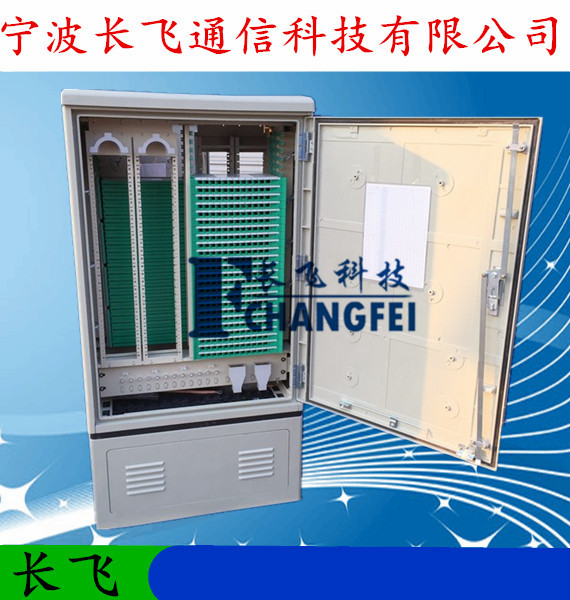

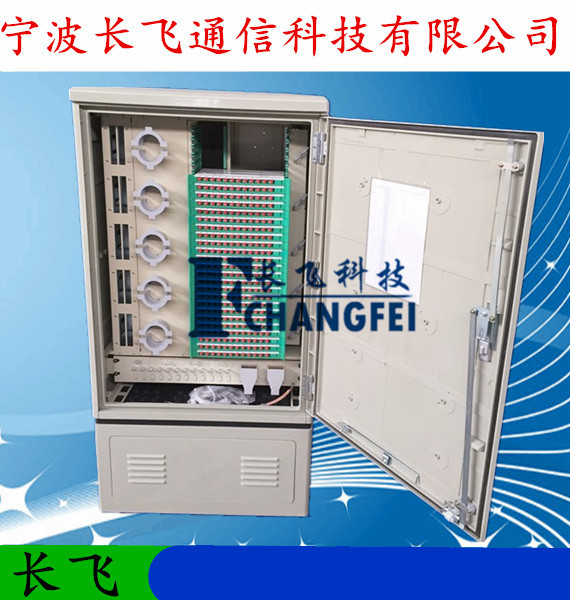

（型號規格：96芯,144芯,288芯,576芯，720芯，1152芯，1440芯光纜交接箱）
一,概述產品結構與應用場景由浙江長飛通信公司開發的光纜交接箱
【中國電信,中國聯通,中國鐵通,中國移動通信專用】
