產品詳情
工作原理
1、工作原理:該熱風爐的燃燒室與換熱器合為一體，采用全鋼板多層套筒式結構，其爐心下部為燃燒室，上部和四周為環行換熱器，空氣和煙氣均是雙回程，各行其道進行換熱。為了提高熱效率，采用多頭螺旋槽片換熱技術和紊流原理，減薄層流厚度，使空氣和煙氣在行進中不斷交換旋向，大大強化了換熱效果。主要工作過程：燃煤在爐膛內產生高溫?zé)煔?，在風機的作用下進入煙環，與外側空氣進行熱交換后，經煙道由煙囪排出，冷空氣由鼓風機吹入熱風爐外殼，經爐頂流入爐膛外側空氣環，由熱風出口管道供給需干凈熱風的設備。
2、主要設備：該熱風爐主要由爐排、耐火磚、反射板、熱風爐本體、煙道及進風管道、除塵器、煙囪及其支架、引風機(含調節閥門)、鼓風機(含調節閥門)和專用測溫儀器等組成。
3、性能特點：a、以煤為燃料。b、以潔凈的熱空氣作為干燥介質，無污染。c、能耗低，熱效率高。d、自動測溫和顯示。e、操作簡單，使用方便，配套設備全部國產，其性能指標達到國家先進水品水平。若以Ⅱ、Ⅲ類煙煤為燃料，其含硫量應小于1％，煤中不得混入木塊、石塊、金屬件等雜物，大塊的煤要雜碎。

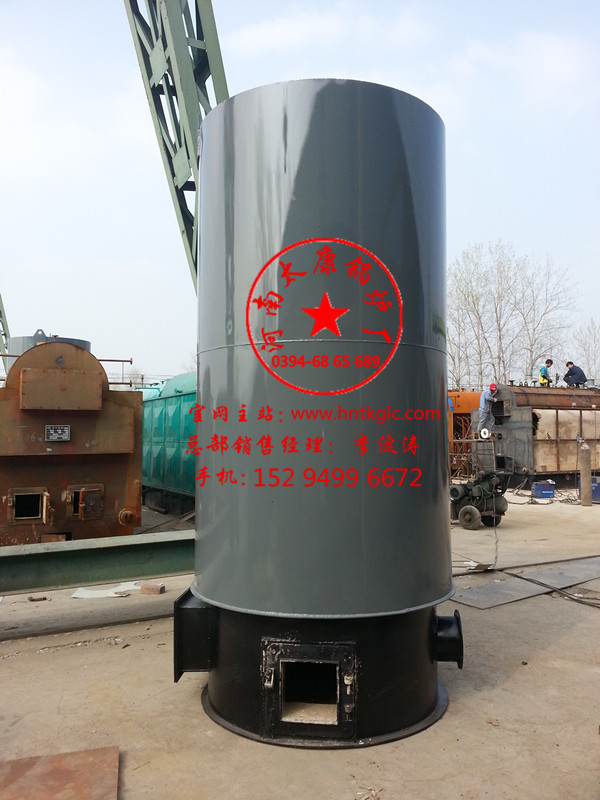

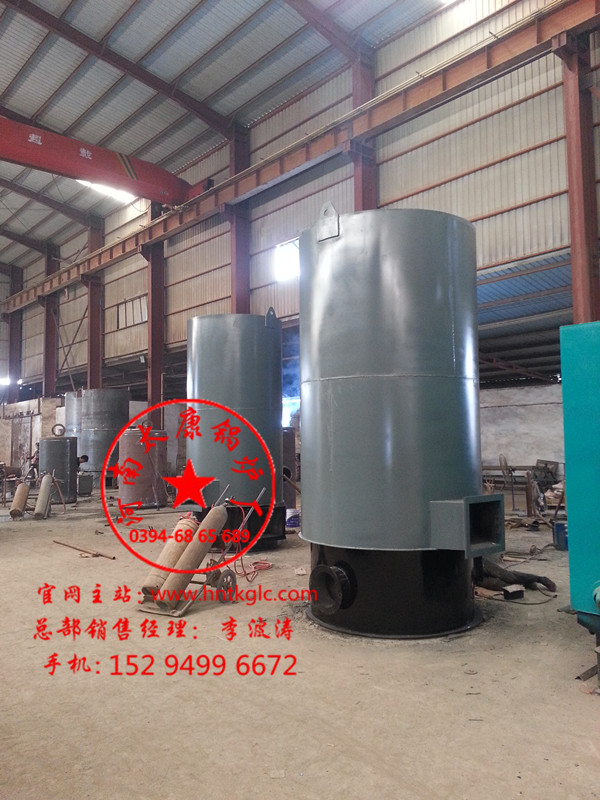

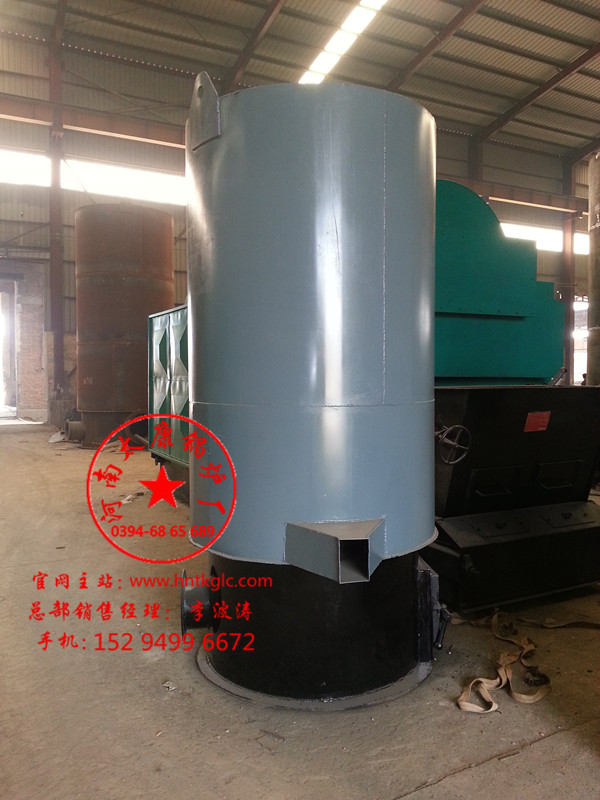

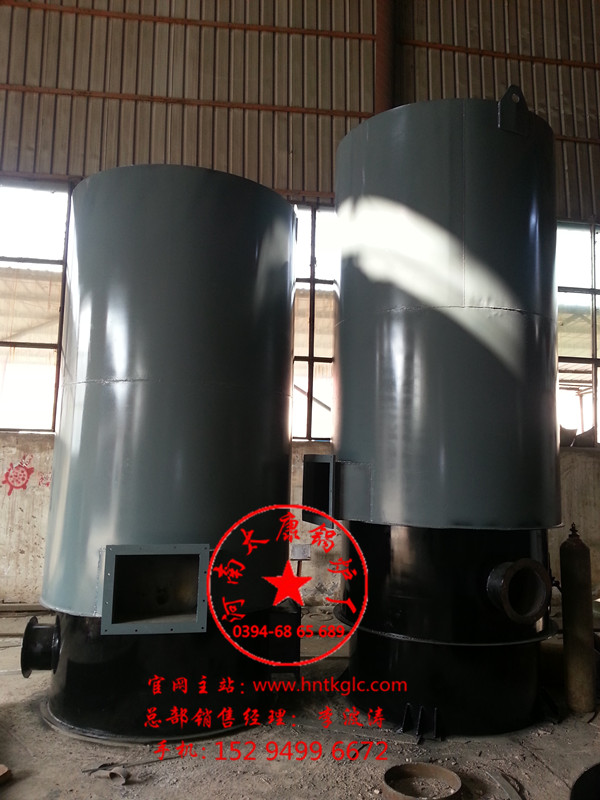

產品展示
技術參數
【 LRF系列立式燃煤熱風鍋爐技術參數 】
|
型 號 |
輸出熱量（kj/h） |
輸出風量（m3/h） |
輸出溫度（℃） |
耗煤量（kg/h） |
煙氣引風機型號 |
|
LRF4-2.5 |
1.045×105 |
1500-560 |
60-200 |
10-12 |
鼓風機80-100W |
|
LRF4-4 |
1.672×105 |
3500-930 |
60-200 |
14-17 |
鼓風機200-300W |
|
LFR4-8 |
3.344×105 |
5600-1480 |
60-200 |
18-24 |
Y5-47 No2.8C 1.1kw |
|
LRF5-15 |
6.270×105 |
12000-2160 |
60-250 |
40-45 |
Y5-47 No4C 2.2kw |
|
LRF5-30 |
12.54×105 |
25000-4330 |
60-250 |
80-85 |
Y5-47 No4C 3.0kw |
|
LRF5-40 |
16.72×105 |
28000-5600 |
60-250 |
115-125 |
Y5-47 No4C 3.0kw |
|
LRF5-60 |
25.08×105 |
45000-8660 |
60-250 |
160-170 |
Y5-47 No4C 5.5kw |
|
LRF6-80 |
33.44×105 |
83000-12500 |
60-350 |
240-250 |
GY2-1 11kw |
|
LRF6-160 |
66.88×105 |
134400-23000 |
60-350 |
480-490 |
GY4-1 18.5kw |
|
LRF6-200 |
83.60×105 |
170000-28000 |
60-350 |
600-620 |
GY5-1 22kw |
【 WRF系列臥式燃煤熱風鍋爐技術參數 】
b|
型號
|
WRFL-120
|
WRFL-160
|
WRFL-180
|
WRFL-240
|
WRFL-360
|
WRFL-480
|
WRFL-600
|
|
|
項目
|
參數
|
|||||||
|
供熱量 104Kcal/h
|
120
|
160
|
180
|
240
|
360
|
480
|
600
|
|
|
額定熱功率 Kw
|
5040
|
7200
|
7560
|
10080
|
15120
|
20160
|
25200
|
|
|
熱效率 %
|
72
|
72
|
72
|
72
|
72
|
75
|
75
|
|
|
工作溫度 ℃
|
120
|
120
|
120
|
120
|
120
|
120
|
120-240
|
|
|
進風溫度 ℃
|
-30-25
|
-30-25
|
-30-25
|
-30-25
|
-30-25
|
-30-25
|
-30-25
|
|
|
燃煤量 Kg
|
210
|
295
|
320
|
450
|
670
|
850
|
1100
|
|
|
鼓風機功率 Kw
|
30
|
30
|
37
|
45
|
55
|
75
|
75×2
|
|
|
引風機功率 Kw
|
11
|
15
|
18.5
|
22
|
37
|
45
|
55
|
|
|
外型尺寸
|
長度 M
|
16?
|
16?
|
18.5
|
18.5
|
?20
|
20?
|
25?
|
|
寬度 M
|
13
|
13
|
14.6
|
14.6
|
?16
|
16
|
20?
|
|
|
高度 M
|
||||||||
|
設備重量 Kg
|
||||||||
|
WRF系列臥式燃煤熱風爐是由機械鏈條爐排燃燒裝置以及根據特定工況設計的換熱器的有機組合體，是專為干燥系統配套使用，提供最高可達到550℃純凈熱風的的一種節能熱源。具有加熱無污染，輸出溫度穩定可調、熱效率高（可達90%以上）等特點。設備各項技術指標達到國內先進水平。廣泛應用于化工、糧食、礦產、開礦、食品、建材等行業，可作為加熱、干燥、烘焙、熱定型、取暖、溫室養殖以及庫房除濕等應用的理想熱源。該爐以煤為熱源，采用臥式布置及機械化燃燒方式，減輕了工人勞動強度，提高了燃燒效率，獨家設計為間接加熱、臥式板式結構，具有結構簡單、換熱效率高、節能顯著、灰塵對換熱器污染較少、熱應力均勻、避免了換熱死角、壽命長等優點。
產品結構 包括燃燒室、加熱室和預熱室三個部分，整機為臥式直聯全鋼、全保護套筒式結構，采用管路法蘭聯結，多層換熱空間采用連通管接通。多級逆順往復通道采用隔擋板控制折流。燃燒室與加熱室用焊接方法聯結在一起，加熱室與預熱室采用剛性聯結用螺栓擰合。 燃燒過程 冷空氣鼓風機自換熱器入口加壓迸入換熱器，通過換熱氣內排管壁與高溫?zé)煔庖詫崃鱾鲗?dǎo)的方式置換能量，再由換熱器出口排出具有一定溫度、風壓、流速的熱空氣并通過管道送至各種干燥器內實現物料干燥，換熱氣排管中高溫?zé)煔庥上聽t體產生，經換熱器后由煙道引風機煙筒排出，實現換熱全過程?？偛勘O(jiān)督電話：0394-6865689 |
||||||||
