向心短圓柱軸承產品技術使用說明書

Thrust ball bearing products technical specification

一、公司介紹（Company introduction）



哈爾濱市精哈微型軸承廠是哈爾濱軸承集團公司下屬的獨立企業。工廠占地3000佘平方米，現有職工280人，設備160佘臺。其主導產品是生產雙聯、多聯超特輕系列角接觸球軸承、高速磨頭軸承、雕刻機軸承、機床主軸用雙列短圓柱滾子軸承、滾珠絲杠軸承及非標準特種軸承。哈爾濱精哈微型軸承廠是一家機械及行業設備的企業，是經國家相關部門批準注冊的企業。主營軸承及軸承零部件的銷售，公司位于中國黑龍江哈爾濱市香坊區哈爾濱市油坊街197號。哈爾濱精哈微型軸承廠本著“客戶第一，誠信至上”的原則，與多家企業建立了長期的合作關系。熱誠歡迎各界朋友前來參觀、考察、洽談業務。

二、產品特征

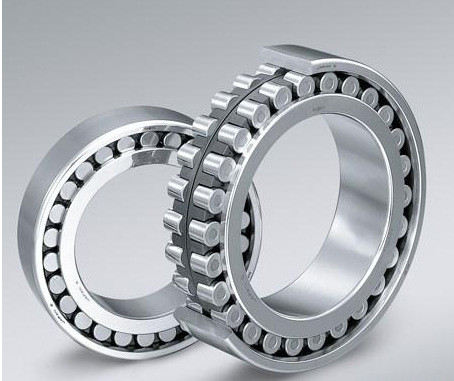

1向心短圓柱滾子軸承的滾子同一個軸承套圈的兩個擋邊引導，其保持架、滾子和引導套圈組成一個組合件，可以與另一軸承套圈分離。
  2因?yàn)樗强煞蛛x型的軸承，所以安裝、拆卸都比較方便?？梢苑謩e安裝內圈和外圈，尤其當要求內、外圈與軸、箱體都有過盈配合時，更顯出其特點。
  3這類軸承只能承受徑向負荷，與相同尺寸的向心球軸承相比有較大的徑向負荷能力。例如：使用在電機負荷端的軸承、機床主軸承等。
  4對與這類軸承配合的軸、箱體孔的加工要求較商，允許內圈軸線與外圈軸線傾斜度很?。?~4），當兩軸線間傾斜、滾子與套圈滾道的接觸不良時會嚴重影響軸承的負荷能力，降低軸承使用壽命。
  三、結構型式與使用特點：
  1基本類型：2000型向心短圓柱滾子軸承，外圈無擋邊。可分別安裝外圈和內圈（帶全套滾子和保持架）,不能限制軸或箱體孔軸向位移，不能承受軸向負荷。
  2外圈有單檔邊：12000型外圈有單擋邊?？煞謩e安裝外圈和內圈（帶全套滾子和保持架），能夠限制軸或箱體的一面軸向位移，并可隨少量單向的軸向負荷。
  3外圈無擋邊帶雙鎖圈：102000型外圈無擋邊帶雙鎖圈的無保持架，此種軸承由于沒有保持架，滾子數目較多，與尺寸相同的其它短圓術滾子軸承相比能承受較大的徑向負荷，不能承受軸向負荷，但其極限轉速較低。

四、軸承的保養方法

Angular contact ball bearing maintenance bbbbbb

1、當軸承運行到一定時期時（或保維護養期），將軸承全部撤下；����6����7
2、用清洗用的柴油或煤油浸泡清洗軸承，如有技術條件最好打開密封蓋清洗；
3、清洗后空干清洗油，外觀檢查有無損傷；
4、用一個150mm左右，直徑為角接觸球軸承內徑相等的木棒（最好為空心管），一端固定一個軸承；
5、用手快速轉動軸承的同時，將木棒（木管）另一端頂在耳朵上或音頻放大器話筒上辯聽軸承轉動噪音；
6、固定軸承后橫向撥動木棒，檢查軸承是否磨損松動現象；

7、松動嚴重、轉動噪音過大、有嚴重缺損的FAG軸承應以淘汰，以同型號代之；
8、取一桶將適量潤滑脂（優質黃干油）用文火融化（不可過熱），將檢測過的軸承放入桶中浸泡到無氣泡溢出。潤滑脂冷卻前取出軸承，殘留潤滑脂量少。潤滑脂冷卻后取出角接觸球軸承，殘留潤滑脂量多。根據需要確定潤滑脂殘留量的多少。
9、用軟布或衛生紙擦凈軸承外面的潤滑脂將FAG軸承安原狀裝配到滑輪上，保養維護工作即告結束。

五、軸承的安裝、拆卸、檢修與儲存

Bearing installation, disassembly, maintenance and storage

1、軸承裝卸必須注意以下事項：

A、使用恰當?shù)墓ぞ吆脱b卸方法。

B、使用時仔細認真避免因粗心大意給軸承以強烈沖擊，從而導致軸承出現傷

痕、壓痕、斷裂等傷影響軸承使用。

C、保持軸承和機器的清潔，不準有灰塵、水分等雜物進入軸承。

D、防止軸承銹蝕，避免在潮濕的場所使用，而且為不使汗水沾上，應帶上手

套，不準水分接觸軸承。裝好后立即使?jié)櫥瑒┎紳M軸承表面。

2、安裝軸承順序如下：

A.清洗軸承及相關部件

B.檢查相關件的尺寸是否合格

C.裝入軸承

D.轉動機械檢查是否有卡滯現象或異常聲音

E.加入潤滑劑

3、軸承的儲存

A. 軸承禁止和化學品存放同一倉庫。

B. 存放軸承的倉庫應清潔、干燥、通風，并能防止酸氣蒸氣等有害物質的侵入。

C. 在正常保管條件下，軸承的有效防銹期為12個月，超過12個月，應對軸承重新清洗、涂防銹油及包裝。

4、軸承的檢修方法

（1）軸承的清洗：拆卸下軸承檢修時，首先記錄軸承的外觀，確認潤滑劑的殘存量，取樣檢查用的潤滑劑之 后，洗軸承。作為清洗劑，普通使用清洗劑、煤油。

（2）拆下來的軸承的清洗，分粗清洗和細清洗，分別放在容器中，先放上金屬的網墊底，使軸承不直接接觸容器的臟物。粗清洗時，如果使軸承帶著臟物旋轉，會損傷軸承的滾動面，應該加以注意。在粗清洗油中，使用刷子清除去潤滑脂、粘著物，大致干凈后，轉入精洗。

（3）精洗，是將軸承在清洗油中一邊旋轉，一邊仔細的清洗。另外，清洗油也要經常保持清潔。

（4）、軸承的檢修和判斷：為了判斷拆卸下來的軸承是否可以使用，要在軸承洗干凈后檢查。檢查滾道面、滾動面、配合面的狀態、保持架的磨損情況、軸承游隙的增加及有無關尺寸精度下降的損傷，異常。非分離型小型球軸承，則用一只手將內圈支持水平，旋轉外圈確認是否流暢。

（5）、圓錐滾子軸承等分離形軸承，可以對滾動體、外圈的滾道面分別檢查。、

（6）、大型軸承因不能用手旋轉，注意檢查滾動體、滾道面、保持架、擋邊面等外觀，軸承的重要性愈高愈須慎重檢查。

結束語——感謝您的耐心觀看，在這里我們哈爾濱精哈微型軸承廠的   全體員工祝您工作順利，馬年好運。
