精密角接觸球軸承

產品技術使用說明書

制作人：宋云龍

聯系電話：18944500923

一、公司介紹

 哈爾濱市精哈微型軸承廠是哈爾濱軸承集團公司下屬的獨立企業。工廠占地3000佘平方米，現有職工280人，設備160佘臺。其主導產品是生產雙聯、多聯超特輕系列角接觸球軸承、高速磨頭軸承、雕刻機軸承、機床主軸用雙列短圓柱滾子軸承、滾珠絲杠軸承及非標準特種軸承。哈爾濱市精哈微型軸承廠經銷分公司是一家機械及行業設備的企業，是經國家相關部門批準注冊的企業。主營軸承及軸承零部件的銷售，公司位于中國黑龍江哈爾濱市香坊區哈爾濱市油坊街197號。哈爾濱市精哈微型軸承廠經銷分公司本著“客戶第一，誠信至上”的原則，與多家企業建立了長期的合作關系。熱

誠歡迎各界朋友前來參觀、考察、洽談業務。

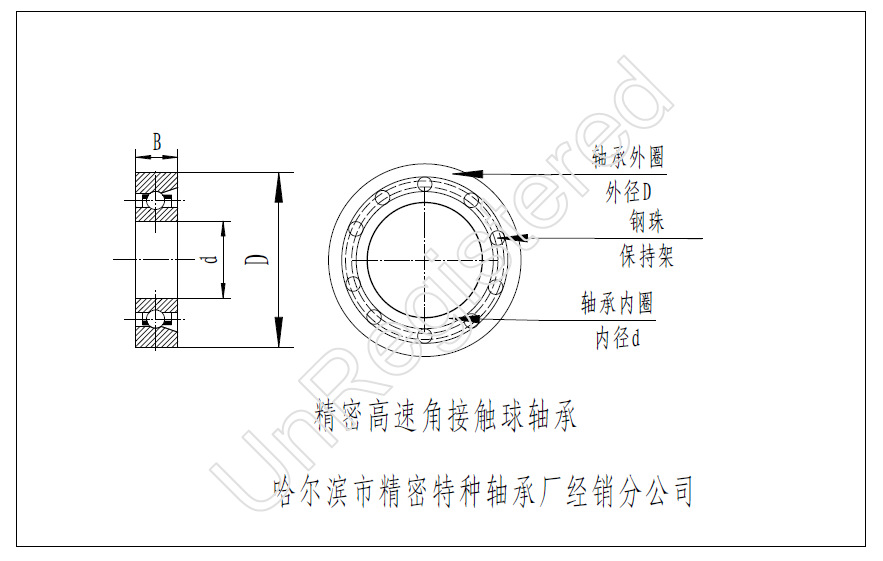

二、角接觸球軸承介紹

角接觸球軸承由于具有接觸角a，可以同時承受徑向和軸向載荷。接觸角定義為鋼球和滾道接觸點公法線與徑向平面的夾角。角接觸球軸承因其內外圈的滾道可在水平軸線上有相對位移，所以可以同時承受徑向負荷和軸向負荷——聯合負荷（單列角接觸球軸承只能承受單方向軸向負荷，因此一般都常采用成對安裝）保持架的材質有黃銅、合成樹脂等，依軸承形式、使用條件而區分。我公司生產全系列的角

接觸球軸承如有特殊型號也可定做。


三、角接觸軸承型號說明

如719 04 CTA/P2 D B A

1、軸承尺寸系列（719）

角接觸球軸承尺寸分為3個系列：

（1）719相當于ISO19系列

（2）70相當于ISO10系列

（3）72相當于ISO02系列

2、內徑尺寸（04）

04 為內徑尺寸 20mm（可查圖集）

3、接觸角（CTA）

C——15°T——膠布保持架 A——外引導

另外CE——15°高速型  AC——25° ACE——25°高速型

B——內引導

4、公差等級（P4）

P4相當于ISO4級

P2相當于ISO2級

P4A尺寸公差相當于ISO4級，旋轉公差高于ISO4級

5、組配軸承數量（D）

D——雙聯，T——三聯，Q——四聯，P——五聯

6、組配方式（B）

B背靠背，F(xiàn)面對面，T串聯，BT 背對背串聯，F(xiàn)T面對面串聯

BC兩套串聯后背對背，F(xiàn)C兩套串聯后面對面，G萬能組配

7、予載荷（A)

A輕載荷，B中載荷，C重荷載,GXX特殊載荷

四、角接觸球軸承分類
角接觸球軸承有：7000C型(∝=15°)、 7000AC型(∝=25°) 和7000B(∝=40°)幾種類型。該種軸承的鎖口在外圈上，一般內外圈不能分離，可承受徑向和軸向的聯合載荷以及一個方向的軸向載荷。承受軸向載荷的能力由接觸角決定，接觸角越大，則承受軸向載荷的能力高。該種軸承能限制軸或外殼在一個方向的軸向位移。
接觸球軸承極限轉速較高，可以同時承受徑向載荷和軸向載荷，也可以承受純軸向載荷，其軸向載荷能力由接觸角決定，并隨接觸角的增大而增大。

1、單列角接觸球軸承

    單列角接觸球軸承只能承受一個方向的軸向載荷，在承受徑向載荷時，會引起附加軸向力，必須施向相應的反向載荷，因此，該種軸承一般都成對使用。

2、雙列角接觸球軸承

    雙列角接觸球軸承能承受較大的以徑向載荷為主的徑向、軸向雙向聯合載荷和力矩載荷，它能限制軸或外殼雙向軸向位移，接觸角為30度。雙列角接觸球軸承的特點是可以同時承受徑向和軸向載荷的聯合載荷，限制軸的兩方面的軸向位移。與雙向推力球軸承相比，這種軸承極限轉速較高，接觸角為32度，剛性好，可承受傾覆力矩大，廣泛用于小汽車的前輪輪轂中（有的車型也用同尺寸的雙列圓錐滾子軸承）。
雙列角接觸球軸承的結構變形有四種：
A 型：外徑小于或等于90mm軸承的標準設計。無裝球缺口， 因此能承受相等的雙向軸向載荷。采用輕型玻璃纖維增強尼龍66保持架， 軸承溫升很小。
H型：外徑大于90mm軸承的標準設計。一側有裝球缺口， 配備z鋼板沖壓保持架或黃銅實體保持架。
E型：屬加強型結構，一側帶裝球缺口， 可以裝更多的鋼球，因此承載能力較高。
兩面帶防塵蓋型和兩面帶密封圈型，A型設計和E型設計的雙列角接觸球軸承都可以兩側帶防塵蓋（非接觸式）或密封圈（接觸式）。密封軸承的內部都填充有防銹鋰基潤滑脂，運行溫度一般在-30度至110度之間。使用期間不需再潤滑，安裝前不再加熱。
雙列角接觸球軸承安裝時應注意，雖然軸承可承受雙向軸向載荷，但若一側有裝球缺口時，則應注意不要讓主要軸向載荷通過有缺口的一側的溝邊。

五、角接觸軸承的安裝

1、成對安裝角接觸球軸承

成對安裝角接觸球軸承能承受以徑向載荷為主的徑向、軸向雙向聯合載荷，也可以承受純徑向載荷。串聯配置只能承受單一方向的軸向載荷，其他兩種配置則可承受任一方向的軸向載荷。 這種類型的軸承一般由生產廠商選配組合成對提交用戶，安裝后有預壓過盈，套圈和鋼球處于軸向預加載荷狀態，因而提高了整組軸承作為單個支承剛度和旋轉精度。
背對背配置，后置代號為DB（如70000/DB），背對背配對的軸承的載荷線向軸承軸分開?？沙惺茏饔糜趦蓚€(gè)方向上的軸向載荷，但每個方向上的載荷只能由一個軸承承受。背對背安裝的軸承提供剛性相對較高的軸承配置，而且可承受傾覆力矩。
面對面配置，后置代號為DF（如70000/DF），面對面配對的軸承的載荷線向軸承軸匯合。可承受作用于兩個方向上的軸向載荷，但每個方向上的載荷只能由一個軸承承受。這種配置不如背對背配對的剛性高，而且不太適合承受傾覆力矩。這種配置的剛性和承受傾覆力矩的能力不如DB配置形式，軸承可承受雙向軸向載荷；
串聯配置，后置代號為DT（如70000/DT），串聯配置時，載荷線平行，徑向和軸向載荷由軸承均勻分擔。但是，軸承組只能承受作用于一個方向上的軸向載荷。如果軸向載荷作用于相反方向，或如果有復合載荷，就必須增加一個相對串聯配對軸承調節的第三個軸承。這種配置也可在同一支承處串聯三個或多個軸承，但只能承受單方向的軸向載荷。通常，為了平衡和限制軸的軸向位移，另一支承處需安裝能承受另一方向軸向載荷的軸承。
軸承代號：0負載能力（簡）

2、成對雙聯球軸承

若是成對雙聯安裝，使一對軸承的外圈相對，即寬端面對寬端面，窄端面對窄端面。這樣即可避免引起 附加軸向力，而且可在兩個方向使軸或外殼限制在軸向游隙范圍內。
因其內外圈的滾道可在水平軸線上有相對位移，所以可以同時承受徑向負荷和軸向負荷——聯合負荷（單列角接觸球軸承只能承受單方向軸向負荷，因此一般都常采用 成對安裝）。
保持架的材質有黃銅、合成樹脂等，依軸承形式、使用條件而區分。
角接觸球軸承較多是國外軸承生產廠家制造，國內較多的應用于進口設備例如角接觸球軸承3204RS,等，特性

六、角接觸球軸承 - 精度等級

角接觸球軸承精度等級包括尺寸公差和旋轉精度。精度由低到高表示為P0(普通)、P6(P6X)、P5、P4、P2。此外，歐美品牌中也用P3、P7、P9表示精度等級，P3相當于ISO和JIS標準的P6級， P7相當于P4級，P9相當于P2級。

以下內容僅針對配對軸承的負載能力 ，且產品表中給出的基本額定負荷和疲勞極限負荷僅適用于單個軸承。
*基本額定動負荷，用于任何配置的標準軸承和背對背或面對面配置的SKF探索者軸承
C=1，62 xC單個軸承
*基本額定動負荷，用于串聯配置的SKF探索者軸承
C=2 xC單個軸承
*基本額定靜負荷
Co=2 xCo單個軸承
*疲勞極限負荷
Pu=2 xPu單個軸承結構變形種類

七、角接觸球軸承 - 主要用途

單列角接觸球軸承：機床主軸、高頻馬達、燃汽輪機、離心分離機、小型汽車前輪、差速器小齒輪軸
雙列角接觸球軸承：油泵、 羅茨鼓風機、空氣壓縮機、各類變速器、燃料噴射泵、印刷機械

八、角接觸球軸承 - 安裝技巧

高速精密角接觸球軸承，主要用于載荷較輕的高速旋轉場合，要求軸承高精度、高轉速、低溫升低振動和一定的使用壽命。常作高速電主軸的支承件成對安裝使用，是內表面磨床高速電主軸的關鍵配套件。
主要技術指標：
1.軸承精度指標： 超過GB/307.1-94 P4級精度
2. 高速性能指標： dmN值 1.3~1.8x 106 /min
3. 使用壽命（平均）： >1500 h
高速精密角接觸球軸承使用壽命與安裝有很大關系，應注意以下事項
1. 軸承安裝應在無塵，潔凈的房間內進行，軸承要經過精心選配，軸承用隔圈要經過研磨，在保持內外圈隔圈等高的前提下，隔圈平行度應控制在1um以下；
2. 軸承安裝前應清洗干凈，清洗時內圈斜坡朝上，手感應靈活，無停滯感，晾干后，放入規定量油脂，如屬油霧潤滑應放入少量的油霧油；
3. 軸承安裝應采用專門工具，受力均勻，嚴禁敲打；
4. 軸承存放應清潔通風，無腐蝕氣體，相對濕度不超 過65%，長期保管應定期防銹。

九、角接觸球軸承 - 保養方法

1、當軸承運行到一定時期時（或保維護養期），將軸承全部撤下；�1�7�1�71�1�7�1�776�1�7�1�71�1�7�1�777
2、用清洗用的柴油或煤油浸泡清洗軸承，如有技術條件最好打開密封蓋清洗；
3、清洗后空干清洗油，外觀檢查有無損傷；
4、用一個150mm左右，直徑為角接觸球軸承內徑相等的木棒（最好為空心管），一端固定一個軸承；
5、用手快速轉動軸承的同時，將木棒（木管）另一端頂在耳朵上或音頻放大器話筒上辯聽軸承轉動噪音；
6、固定軸承后橫向撥動木棒，檢查軸承是否磨損松動現象；
7、松動嚴重、轉動噪音過大、有嚴重缺損的FAG軸承應以淘汰，以同型號代之；
8、取一桶將適量潤滑脂（優質黃干油）用文火融化（不可過熱），將檢測過的軸承放入桶中浸泡到無氣泡溢出。潤滑脂冷卻前取出軸承，殘留潤滑脂量少。潤滑脂冷卻后取出角接觸球軸承，殘留潤滑脂量多。根據需要確定潤滑脂殘留量的多少。
9、用軟布或衛生紙擦凈軸承外面的潤滑脂將FAG軸承安原狀裝配到滑輪上，保養維護工作即告結束。

十、軸承的安裝、拆卸、檢修與儲存

1、軸承裝卸必須注意以下事項：

A、使用恰當?shù)墓ぞ吆脱b卸方法。

B、使用時仔細認真避免因粗心大意給軸承以強烈沖擊，從而導致軸承出現傷

痕、壓痕、斷裂等傷影響軸承使用。

C、保持軸承和機器的清潔，不準有灰塵、水分等雜物進入軸承。

D、防止軸承銹蝕，避免在潮濕的場所使用，而且為不使汗水沾上，應帶上手

套，不準水分接觸軸承。裝好后立即使?jié)櫥瑒┎紳M軸承表面。

2、安裝軸承順序如下：

A.清洗軸承及相關部件

B.檢查相關件的尺寸是否合格

C.裝入軸承

D.轉動機械檢查是否有卡滯現象或異常聲音

E.加入潤滑劑

3、軸承的儲存

A. 軸承禁止和化學品存放同一倉庫。

B. 存放軸承的倉庫應清潔、干燥、通風，并能防止酸氣蒸氣等有害物質的侵入。

C. 在正常保管條件下，軸承的有效防銹期為12個月，超過12個月，應對軸承重新清洗、涂防銹油及包裝。

4、軸承的檢修方法

（1）軸承的清洗：拆卸下軸承檢修時，首先記錄軸承的外觀，確認潤滑劑的殘存量，取樣檢查用的潤滑劑之 后，洗軸承。作為清洗劑，普通使用清洗劑、煤油。

（2）拆下來的軸承的清洗，分粗清洗和細清洗，分別放在容器中，先放上金屬的網墊底，使軸承不直接接觸容器的臟物。粗清洗時，如果使軸承帶著臟物旋轉，會損傷軸承的滾動面，應該加以注意。在粗清洗油中，使用刷子清除去潤滑脂、粘著物，大致干凈后，轉入精洗。

（3）精洗，是將軸承在清洗油中一邊旋轉，一邊仔細的清洗。另外，清洗油也要經常保持清潔。

4、軸承的檢修和判斷：為了判斷拆卸下來的軸承是否可以使用，要在軸承洗干凈后檢查。檢查滾道面、滾動面、配合面的狀態、保持架的磨損情況、軸承游隙的增加及有無關尺寸精度下降的損傷，異常。非分離型小型球軸承，則用一只手將內圈支持水平，旋轉外圈確認是否流暢。

5、圓錐滾子軸承等分離形軸承，可以對滾動體、外圈的滾道面分別檢查。、

6、大型軸承因不能用手旋轉，注意檢查滾動體、滾道面、保持架、擋邊面等外觀，軸承的重要性愈高愈須慎重檢查。

結束語——感謝您的耐心觀看，在這里我們哈爾濱精哈微型軸承廠的全體員工祝您工作順利，馬年好運。
