二、角接觸球軸承介紹

角接觸球軸承由于具有接觸角a，可以同時承受徑向和軸向載荷。接觸角定義為鋼球和滾道接觸點公法線與徑向平面的夾角。角接觸球軸承因其內外圈的滾道可在水平軸線上有相對位移，所以可以同時承受徑向負荷和軸向負荷——聯合負荷（單列角接觸球軸承只能承受單方向軸向負荷，因此一般都常采用成對安裝）保持架的材質有黃銅、合成樹脂等，依軸承形式、使用條件而區分。我公司生產全系列的接觸球軸承如有特殊型號也可定做。

三、角接觸軸承型號說明

如719 04 CTA/P2 D B A

1、軸承尺寸系列（719）

角接觸球軸承尺寸分為3個系列：

（1）719相當于ISO19系列

（2）70相當于ISO10系列

（3）72相當于ISO02系列

2、內徑尺寸（04）

04 為內徑尺寸 20mm（可查圖集）

3、接觸角（CTA）

C——15°T——膠布保持架 A——外引導

另外CE——15°高速型  AC——25° ACE——25°高速型

B——內引導

4、公差等級（P4）

P4相當于ISO4級

P2相當于ISO2級

P4A尺寸公差相當于ISO4級，旋轉公差高于ISO4級

5、組配軸承數量（D）

D——雙聯，T——三聯，Q——四聯，P——五聯

6、組配方式（B）

B背靠背，F(xiàn)面對面，T串聯，BT 背對背串聯，F(xiàn)T面對面串聯

BC兩套串聯后背對背，F(xiàn)C兩套串聯后面對面，G萬能組配

7、予載荷（A)

A輕載荷，B中載荷，C重荷載,GXX特殊載荷

四、角接觸球軸承分類

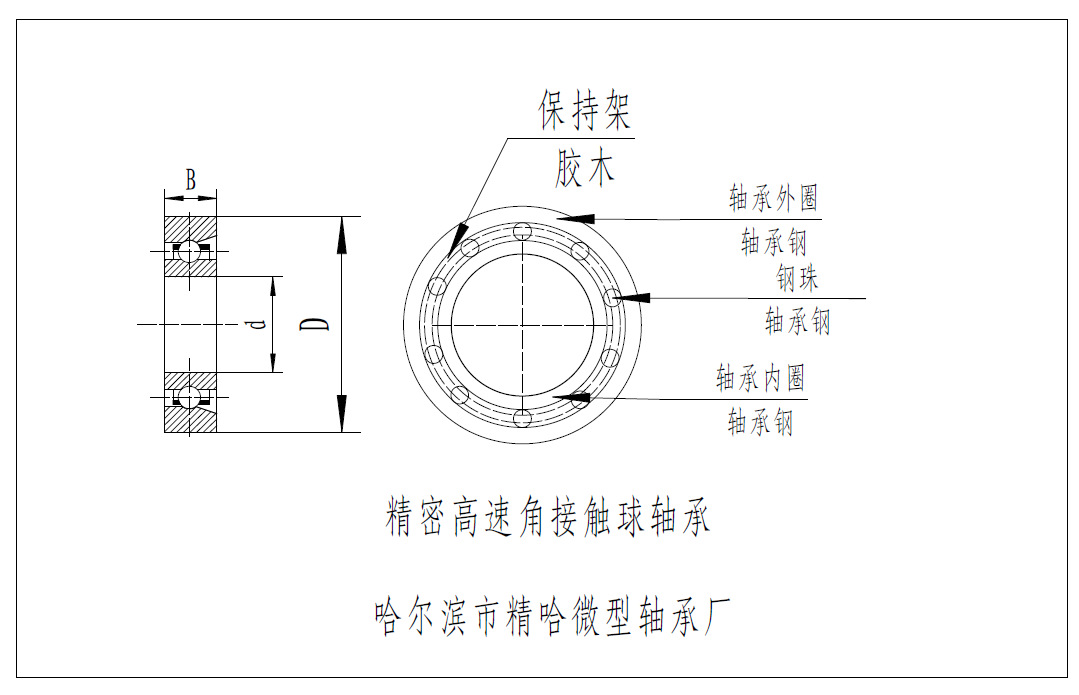

1、高速精密角接觸球軸承：高速精密角接觸球軸承（圖一），主要型號有 7000C型(∝=15°)、 7000AC型(∝=25°) 和7000B(∝=40°)幾種類型。該種軸承的鎖口在外圈上，一般內外圈不能分離，

可承受徑向和軸向的聯合載荷以及一個方向的軸向載荷。承受軸向載荷的能力由接觸角決定，接觸角越大，則

承受軸向載荷的能力高。該種軸承能限制軸或外殼在一個方向的軸向位移。接觸球軸承極限轉速較高，可以同時承受徑向載荷和軸向載荷，也可以承受純軸向載荷，其軸向載荷能力由接觸角決定，并隨接觸角的增大而增大。        圖一

2、單向推力角接觸球軸承

    單向推力角接觸球軸承（圖二）只能承受一個方向的軸向載荷，在承受徑向載荷時，會引起附加軸向力，必須施向相應的反向載荷。一般用于精密機床和其他高轉速高精度部位，通常采用雙聯，三聯以及多聯的形式使用。

3、雙向推力角接觸球軸承（圖三）

    雙向推力角接觸球軸承為60°接觸角結構，由一個帶潤滑油槽油孔的座圈、兩個軸圈、一個隔圈和兩個裝鋼球甚多的保持架組件組成。隔圈的寬度可以保證軸承達到予載荷裝配。

軸承的可承受雙向軸向載荷，具有精度高、剛性好、潤滑良好，溫升低、轉速高、裝卸方便等優點。

該軸承廣泛用于磨床、車床、鉆床、鏜床、銑床等主軸上，特別適用于與雙列圓柱滾子軸承組配應用于精密機床主軸上。

五、角接觸軸承的安裝

1、成對安裝角接觸球軸承

成對安裝角接觸球軸承能承受以徑向載荷為主的徑向、軸向雙向聯合載荷，也可以承受純徑向載荷。串聯配置只能承受單一方向的軸向載荷，其他兩種配置則可承受任一方向的軸向載荷。 這種類型的軸承一般由生產廠商選配組合成對提交用戶，安裝后有預壓過盈，套圈和鋼球處于軸向預加載荷狀態，因而提高了整組軸承作為單個支承剛度和旋轉精度。
背對背配置，后置代號為DB（如70000/DB），背對背配對的軸承的載荷線向軸承軸分開?？沙惺茏饔糜趦蓚€(gè)方向上的軸向載荷，但每個方向上的載荷只能由一個軸承承受。背對背安裝的軸承提供剛性相對較高的軸承配置，而且可承受傾覆力矩。
面對面配置，后置代號為DF（如70000/DF），面對面配對的軸承的載荷線向軸承軸匯合?？沙惺茏饔糜趦蓚€(gè)方向上的軸向載荷，但每個方向上的載荷只能由一個軸承承受。這種配置不如背對背配對的剛性高，而且不太適合承受傾覆力矩。這種配置的剛性和承受傾覆力矩的能力不如DB配置形式，軸承可承受雙向軸向載荷；
串聯配置，后置代號為DT（如70000/DT），串聯配置時，載荷線平行，徑向和軸向載荷由軸承均勻分擔。但是，軸承組只能承受作用于一個方向上的軸向載荷。如果軸向載荷作用于相反方向，或如果有復合載荷，就必須增加一個相對串聯配對軸承調節的第三個軸承。這種配置也可在同一支承處串聯三個或多個軸承，但只能承受單方向的軸向載荷。通常，為了平衡和限制軸的軸向位移，另一支承處需安裝能承受另一方向軸向載荷的軸承。
軸承代號：0負載能力（簡）

2、成對雙聯球軸承

若是成對雙聯安裝，使一對軸承的外圈相對，即寬端面對寬端面，窄端面對窄端面。這樣即可避免引起 附加軸向力，而且可在兩個方向使軸或外殼限制在軸向游隙范圍內。
因其內外圈的滾道可在水平軸線上有相對位移，所以可以同時承受徑向負荷和軸向負荷——聯合負荷（單列角接觸球軸承只能承受單方向軸向負荷，因此一般都常采用 成對安裝）。
保持架的材質有黃銅、合成樹脂等，依軸承形式、使用條件而區分。
角接觸球軸承較多是國外軸承生產廠家制造，國內較多的應用于進口設備例如角接觸球軸承3204RS,等，特性

六、角接觸球軸承 - 精度等級

角接觸球軸承精度等級包括尺寸公差和旋轉精度。精度由低到高表示為P0(普通)、P6(P6X)、P5、P4、P2。此外，歐美品牌中也用P3、P7、P9表示精度等級，P3相當于ISO和JIS標準的P6級， P7相當于P4級，P9相當于P2級。

以下內容僅針對配對軸承的負載能力 ，且產品表中給出的基本額定負荷和疲勞極限負荷僅適用于單個軸承。
*基本額定動負荷，用于任何配置的標準軸承和背對背或面對面配置的SKF探索者軸承
C=1，62 xC單個軸承
*基本額定動負荷，用于串聯配置的SKF探索者軸承
C=2 xC單個軸承
*基本額定靜負荷
Co=2 xCo單個軸承
*疲勞極限負荷
Pu=2 xPu單個軸承結構變形種類

七、角接觸球軸承 - 主要用途

單列角接觸球軸承：機床主軸、高頻馬達、燃汽輪機、離心分離機、小型汽車前輪、差速器小齒輪軸
雙列角接觸球軸承：油泵、 羅茨鼓風機、空氣壓縮機、各類變速器、燃料噴射泵、印刷機械

八、角接觸球軸承 - 安裝技巧

高速精密角接觸球軸承，主要用于載荷較輕的高速旋轉場合，要求軸承高精度、高轉速、低溫升低振動和一定的使用壽命。常作高速電主軸的支承件成對安裝使用，是內表面磨床高速電主軸的關鍵配套件。
主要技術指標：
1.軸承精度指標： 超過GB/307.1-94 P4級精度
2. 高速性能指標： dmN值 1.3~1.8x 106 /min
3. 使用壽命（平均）： >1500 h
高速精密角接觸球軸承使用壽命與安裝有很大關系，應注意以下事項
1. 軸承安裝應在無塵，潔凈的房間內進行，軸承要經過精心選配，軸承用隔圈要經過研磨，在保持內外圈隔圈等高的前提下，隔圈平行度應控制在1um以下；
2. 軸承安裝前應清洗干凈，清洗時內圈斜坡朝上，手感應靈活，無停滯感，晾干后，放入規定量油脂，如屬油霧潤滑應放入少量的油霧油；
3. 軸承安裝應采用專門工具，受力均勻，嚴禁敲打；
4. 軸承存放應清潔通風，無腐蝕氣體，相對濕度不超 過65%，長期保管應定期防銹。

九、角接觸球軸承 - 保養方法

1、當軸承運行到一定時期時（或保維護養期），將軸承全部撤下；�1�71�1�776�1�71�1�777
2、用清洗用的柴油或煤油浸泡清洗軸承，如有技術條件最好打開密封蓋清洗；
3、清洗后空干清洗油，外觀檢查有無損傷；
4、用一個150mm左右，直徑為角接觸球軸承內徑相等的木棒（最好為空心管），一端固定一個軸承；
5、用手快速轉動軸承的同時，將木棒（木管）另一端頂在耳朵上或音頻放大器話筒上辯聽軸承轉動噪音；
6、固定軸承后橫向撥動木棒，檢查軸承是否磨損松動現象；
7、松動嚴重、轉動噪音過大、有嚴重缺損的FAG軸承應以淘汰，以同型號代之；
8、取一桶將適量潤滑脂（優質黃干油）用文火融化（不可過熱），將檢測過的軸承放入桶中浸泡到無氣泡溢出。潤滑脂冷卻前取出軸承，殘留潤滑脂量少。潤滑脂冷卻后取出角接觸球軸承，殘留潤滑脂量多。根據需要確定潤滑脂殘留量的多少。
9、用軟布或衛生紙擦凈軸承外面的潤滑脂將FAG軸承安原狀裝配到滑輪上，保養維護工作即告結束。

十、軸承的安裝、拆卸、檢修與儲存

1、軸承裝卸必須注意以下事項：

A、使用恰當?shù)墓ぞ吆脱b卸方法。

B、使用時仔細認真避免因粗心大意給軸承以強烈沖擊，從而導致軸承出現傷

痕、壓痕、斷裂等傷影響軸承使用。

C、保持軸承和機器的清潔，不準有灰塵、水分等雜物進入軸承。

D、防止軸承銹蝕，避免在潮濕的場所使用，而且為不使汗水沾上，應帶上手

套，不準水分接觸軸承。裝好后立即使?jié)櫥瑒┎紳M(mǎn)軸承表面。

2、安裝軸承順序如下：

A.清洗軸承及相關部件

B.檢查相關件的尺寸是否合格

C.裝入軸承

D.轉動機械檢查是否有卡滯現象或異常聲音

E.加入潤滑劑

3、軸承的儲存

A. 軸承禁止和化學品存放同一倉庫。

B. 存放軸承的倉庫應清潔、干燥、通風，并能防止酸氣蒸氣等有害物質的侵入。

C. 在正常保管條件下，軸承的有效防銹期為12個月，超過12個月，應對軸承重新清洗、涂防銹油及包裝。

4、軸承的檢修方法

（1）軸承的清洗：拆卸下軸承檢修時，首先記錄軸承的外觀，確認潤滑劑的殘存量，取樣檢查用的潤滑劑之 后，洗軸承。作為清洗劑，普通使用清洗劑、煤油。

（2）拆下來的軸承的清洗，分粗清洗和細清洗，分別放在容器中，先放上金屬的網墊底，使軸承不直接接觸容器的臟物。粗清洗時，如果使軸承帶著臟物旋轉，會損傷軸承的滾動面，應該加以注意。在粗清洗油中，使用刷子清除去潤滑脂、粘著物，大致干凈后，轉入精洗。

（3）精洗，是將軸承在清洗油中一邊旋轉，一邊仔細的清洗。另外，清洗油也要經常保持清潔。

4、軸承的檢修和判斷：為了判斷拆卸下來的軸承是否可以使用，要在軸承洗干凈后檢查。檢查滾道面、滾動面、配合面的狀態、保持架的磨損情況、軸承游隙的增加及有無關尺寸精度下降的損傷，異常。非分離型小型球軸承，則用一只手將內圈支持水平，旋轉外圈確認是否流暢。

5、圓錐滾子軸承等分離形軸承，可以對滾動體、外圈的滾道面分別檢查。、

6、大型軸承因不能用手旋轉，注意檢查滾動體、滾道面、保持架、擋邊面等外觀，軸承的重要性愈高愈須慎重檢查。
