多參量楔形流量計 楔型流量計 氣體流量計 蒸汽流量計 自帶溫壓補償

產品詳情


▲技術參數
多參量楔形流量計 楔型流量計 氣體流量計 蒸汽流量計 自帶溫壓補償 是一種新型的流量計，可顯示工作壓力、溫度、瞬時、累積流量, 可以替代原來的由差壓變送器、壓力變送器、溫度變送器、二次儀表的傳統組合。并可對氣體、蒸汽進行自動溫度壓力補償、實現了現場直接顯示標況流量、質量流量的功能，在外接24V電源的情況下， 可以提供電流、頻率、485遠傳輸出。并可以使用一個電池工作2-3年。


▲特征描述
● 可電池供電現場顯示無須外接電源工作2-3年
● 全隔離輸出超強抗干擾性設計，屏蔽一切干擾
● 可輸出脈沖、電流(4-20mA)、485(modbus-rtu)信號
● 自帶溫度壓力傳感器
● 氣體、蒸汽自動溫度壓力補償
● 量程比1:60 1:100 1:200 1:400
● 氣體可顯示溫度、壓力、工況流量、標況流量等參數
● 蒸汽可顯示溫度、壓力、密度、質量流量等參數
● 可對流量傳感器線性進行分段矯正
● 微差壓可以測量10Pa-6000Pa
● 用戶不需要做任何調試裝上即可使用
● 開放平臺，可根據用戶要求定制算法
● 可靠性高，用戶不需做任何維護
● 傳感器逐點補償，溫度穩定性高
● 隔爆設計，隔爆等級ExdIICT4


▲多參量變送器規格

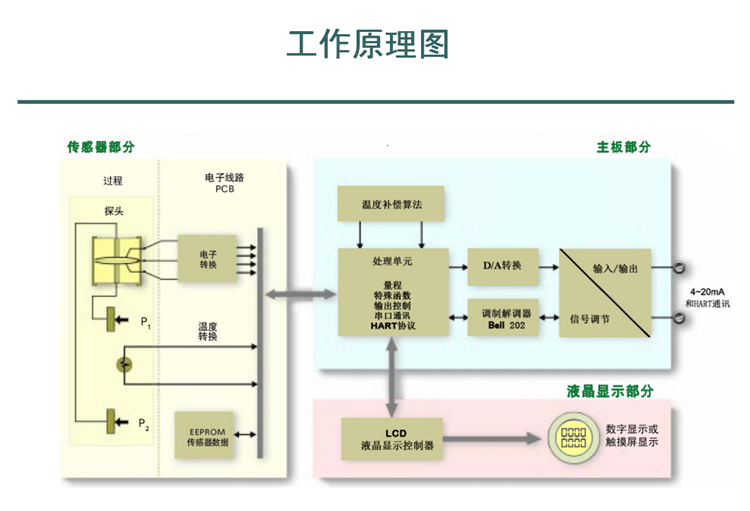

▲工作原理圖

▲安裝注意事項
由于工藝流程的需要，KD9051系列變送器經常安裝在工作條件較為惡劣的現場，為了保證其應有的精度指標，安裝時注意以下事項：

1、管道進行掃線時候應關閉取壓閥，防止過載或者高溫?zé)龎淖兯推鳌?

2、變送器應在額定壓力、溫度范圍內工作，不能超過最大額定壓力、溫度范圍。

3、應盡量安裝在溫度梯度和溫度變化小，無沖擊和振動的地方，無氣泡。

4、安裝位置盡量遠離變頻器或大功率電機，必要時采取隔離措施，使用屏蔽電源線。

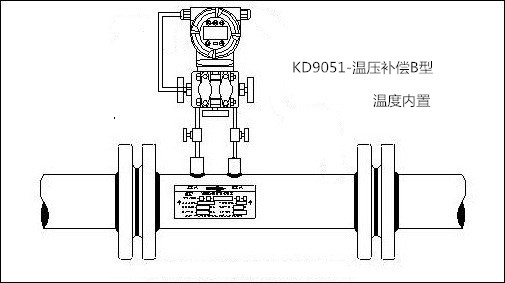

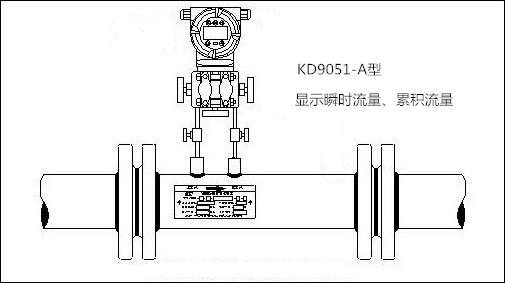

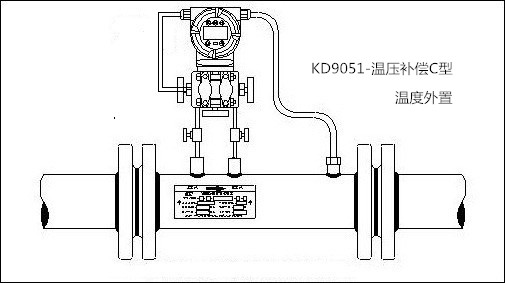

▲安裝示意圖

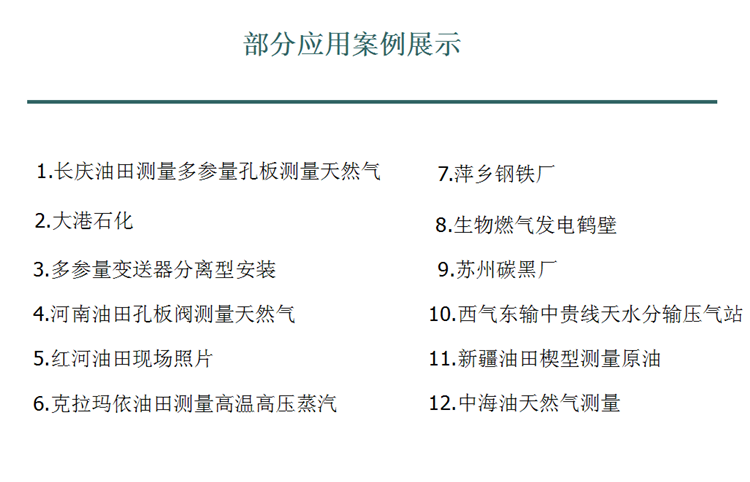

▲用途/應用案例

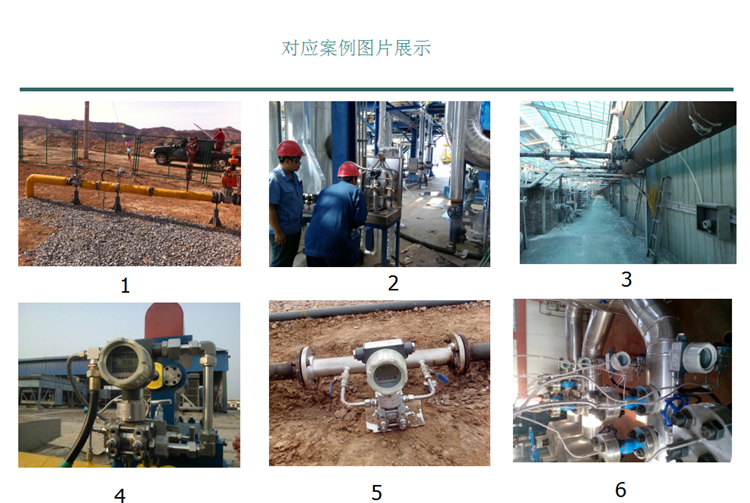

▲案例現場

▲概述

電磁流量計、文丘里流量計、渦街流量計、楔形流量計、孔板流量計各有啥差異？各有啥利益？ 1、電磁流量計只能測量導電超卓的液體，組分改動很大的介質過失大。
2、文丘里流量計和孔板一樣歸于節約測壓式流量計，可測量氣體（可壓縮）和任何低粘度液體?？墒菧y(cè)量氣體的時分因壓縮性的影響大動態計劃內過失非線性。最便宜，可現場直讀瞬時流速
3、渦街流量計根據聲學原理，也是液體氣體均可，比節約式精度略好，可是更貴。
4、楔形流量計是節約式流量計的改善，阻力小可測量高粘度介質，但最小量程下探的不多，大型高流量適用。 長見識了！ 我這里有關于流量計的一個，同享出來啊。
一、按測量原理分類
(1)力學原理：歸于此類原理的表面有運用伯努利定理的差壓式、轉子式；運用動量定理的沖量式、可動管式；運用牛頓第二定律的直接質量式；運用流體動量原理的靶式；運用角動量定理的渦輪式；運用流體振動原理的旋渦式、渦街式；運用總靜壓力差的皮保管式以及容積式和堰、槽式等等。
(2)電學原理：用于此類原理的表面有電磁式、差動電容式、電感式、應變電阻式等。
(3)聲學原理：運用聲學原理進行流量測量的有超聲波式．聲學式(沖擊波式)等。
(4)熱學原理：運用熱學原理測量流量的有熱量式、直接量熱式、直接量熱式等。
(5)光學原理：激光式、光電式等是歸于此類原理的表面。
(6)原于物理原理：核磁共振式、核幅射式等是歸于此類原理的表面．
(7)其它原理：有符號原理(示蹤原理、核磁共振原理)、有關原理等。
二、按流量計結構原理分類
按當時流量計產品的實際情況，根據流量計的結構原理，大致上可概括為以下幾種類型：
1．容積式流量計
容積式流量計相當于一個規范容積的容器，它連續不斷地對活動介質進行衡量。流量越大，衡量的次數越多，輸出的頻率越高。容積式流量計的原理比照簡略，適于測量高粘度、低雷諾數的流體。根據反轉體形狀不一樣，如今出產的產品分：適于測量液體流量的橢圓齒輪番量計、腰輪番量計(羅茨流量計)、旋轉活塞和刮板式流量計；適于測量氣體流量的伺服式容積流量計、皮膜式和轉簡流量計等．
2．葉輪式流量計
葉輪式流量計的工作原理是將葉輪置于被測流體中，受流體活動的沖擊而旋轉，以葉輪旋轉的快慢來反映流量的大小。典型的葉輪式流量計是水表和渦輪番量計，其結構可所以機械傳動輸出式或電脈沖輸出式。一般機械式傳動輸出的水表準確度較低，過失約±2％，但結構簡略，造價低，國內已批量出產，并規范化、通用化和系列化。電脈沖信號輸出的渦輪番量計的準確度較高，一般過失為±0．2％一0．5％。
3．差壓式流量計(變壓降式流量計)
差壓式流量計由一次設備和二次設備構成．一次設備稱流量測量元件，它設備在被測流體的管道中，發生與流量(流速)成比例的壓力差，供二次設備進行流量閃現。二次設備稱閃現表面。它接納測量元件發生的差壓信號，并將其轉換為相應的流量進行閃現．差壓流量計的一次設備常為節約設備或動壓測定設備(皮保管、均速管等)。二次設備為各種機械式、電子式、組合式差壓計配以流量閃現表面．差壓計的差壓活絡元件多為彈性元件。由于差壓和流量呈平方根聯絡，故流量閃現表面都配有開平方設備，以使流量刻度線性化。大都表面還設有流量積算設備，以閃現累積流量，以便經濟核算。這種運用差壓測量流量的辦法歷史悠久，比照老到，世界各國一般都用在比照首要的場合，約占各種流量測量辦法的70％。發電廠主蒸汽、給水、凝結水等的流量測量都選用這種表計。如今出產的產品分：孔板流量計、楔形流量計、文丘里管流量計、均勻皮保管
4．變面積式流量計(等壓降式流量計)
放在上大下小的錐形流道中的浮子遭到自下而上活動的流體的作用力而移動。當此作用力與浮子的“閃現重量”(浮子本身的重量減去它所受流體的浮力)相平衡時，俘子即連續。浮子連續的高度可作為流量大小的測量。由于流量計的通流截面積隨浮子高度不一樣而異，而浮子安穩不動時上下有些的壓力差持平，因此該型流量計稱變面積式流量計或等壓降式流量計。該式流量計的典型表面是轉子(浮子)流量計。
5．動量式流量計
運用測量流體的動量來反映流量大小的流量計稱動量式流量計．由于活動流體的動量P與流體的密度 及流速v的平方成正比，即p v2，當通流截面確守時，v與容積流量Q成正比，故p Q2。設比例系數為A，則Q＝A 因此，測得P，即可反映流量Q．這種型式的流量計，大多運用查看元件把動量轉換為壓力、位移或力等，然后測量流量。這種流量計的典型表面是靶式和翻滾翼板式流量計。
6．沖量式流量計
運用沖量定理測量流量的流量計稱沖量式流量計，多用于測量顆粒狀固體介質的流量，還用來測泥漿、結晶型液體和研磨料等的流量。流量測量計劃從每小時幾公斤到近萬噸。典型的表面是水平分力式?jīng)_量流量計，其測量原理是當被測介質從一定高度h悠閑下落到有傾斜角 的查看板上發生一個沖力，沖力的水平分力馬質量流量成正比，故測量這個水平分力即可反映質量流量的大小。按信號(九)的查看辦法，該型流量計分位移查看型和直接測力型。
7．電磁流量計
電磁流量計是運用導電體在磁場中運動發生感應電動勢，而感應電動勢又和流量大小成正比，通過測電動勢來反映管道流量的原理而制成的。其測量精度和活絡度都較高。工業上多用以測量水、礦漿等介質的流量。可測最大管徑達2m，而且壓損極小。但導電率低的介質，如氣體、蒸汽等則不能運用。
電磁流量計造價較高，且信號易受外磁場攪擾，影響了在工業管流測量中的廣泛運用。為此，產品在不斷改善更新，向微機化翻開．
8．超聲波流量計
超聲波流量計是根據超聲波在活動介質中傳達的速度等于被測介質的均勻流速和聲波本身速度的幾何和的原理而計劃的。它也是由測流速來反映流量大小的。超聲波流量計雖然在70年代才呈現，但由于它能夠制成非觸摸型式，并可與超聲波水位計聯動進行開口流量測量，對流體又不發生擾動和阻力，所以很受等候，是一種很有翻開將來的流量計。
超聲波流量計的分類：1 多譜勒式超聲波流量計：換能器1發射頻率為f1的超聲波信號，通過管道內液體中的懸浮顆?；驓馀莺?，頻率發生偏移，以f2的頻率反射到換能器2，這便是多譜勒姑息，f2與f1之差即為多譜勒頻差fd。設流體流速為v，超聲波聲速為c，多譜勒頻移fd正比于流體流速v。當管道條件、換能器設備方位、發射頻率、聲速判定往后，c、f1、θ即為常數，流體流速和多譜勒頻移成正比，通過測量頻移就可得到流體流速，進而求得流體流量。2時差式超聲波流量計： 時差式超聲波流量計是運用聲波在流體中順流傳達和逆流傳達的時間差與流體流速成正比這一原理來測量流體流量的。
9．流體振動式流量計
流體振動式流量計是運用流體在特定流道條件下活動時將發生振動，且振動的頻率與流速成比例這一原理計劃的．當通流截面一守時，流速與導容積流量成正比。因此，測量振動頻率即可測得流量．這種流量計是70年代開發和翻開起來的．由于它兼有無翻滾部件和脈沖數字輸出的利益，很有翻開將來。如今典型的產品有渦街流量計、旋進旋渦流量計。
10．質量流量計
由于流體的容積受溫度、壓力等參數的影響，用容積流量標明流量大小時需給出介質的參數。在介質參數不斷改動的情況下，一般難以達到這一懇求，而構成表面閃現值失真。因此，質量流量計就得到廣泛的運用和注重。質量流量計分直接式和直接式兩種。直接式質量流量計運用與質量流量直接有關的原理進行測量，如今常用的有量熱式、角動量式、振動陀螺式、馬格努斯效應式和科里奧利力式等質量流量計。直接式質量流量計是用密度計與容積流量直接相乘求得質量流量的。
還有適用于明渠測流的各種堰式流量計、槽式流量計；適于大口徑測流的刺進式流量計；測量層流流量的層流流量計；適于二相流測量的有關法流量計；以及激光法、核磁共振法流量計和多種示蹤法、稀釋法測流等。
