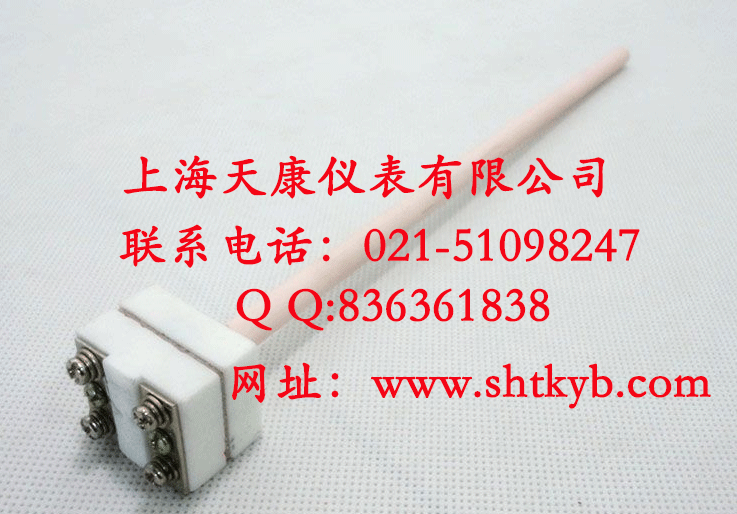

WRP-100鉑銠熱電偶元件（上海天康儀表有限公司）
如需訂購請聯系銷售人員
電話：021-51098247
傳真：021-61924270
聯系人：劉經理
手機：13917467073
網址：www.shtkyb.com
|
熱電偶類型 |
產品型號 |
分度號 |
測溫范圍℃ |
保護管材料 |
規格 |
接線盒形式 |
|
|
總長Lmm |
置深lmm |
||||||
|
鉑銠10-鉑 |
WRP-100 |
S |
0~1300 |
高鋁質 |
252 |
7225 |
簡易式 |
產品簡介
WRP-100鉑銠熱電偶元件工業用裝配式熱電偶作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從0℃～1800℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。
根據國家規定，我廠從1987年起開始生產符合IEC國際標準分度號的鉑銠30-鉑銠6、鉑銠10-鉑、鎳鉻-鎳硅、鎳鉻-銅鎳、銅-銅鎳、鐵-銅鎳等型式熱電偶，應符合JB/T9238-1999標準。
主要技術指標
◆溫度測量范圍和允許誤差
|
熱電偶類別 |
代號 |
分度號 |
測溫范圍℃ |
允許誤差Δt℃ |
|
鉑銠30-鉑銠6 |
WRR |
B |
0～1800 |
±1.5℃或±0.0025ㄧtㄧ |
|
鉑銠10-鉑 |
WRP |
S |
0～1600 |
±1.5℃或±0.0025ㄧtㄧ |
|
鎳鉻-鎳硅 |
WRN |
K |
0～1300 |
±2.5℃或±0.0075ㄧtㄧ |
|
鎳鉻-銅鎳 |
WRE |
E |
0～800 |
±2.5℃或±0.0075ㄧtㄧ |
注：“t”為感溫元件的實測溫度。
◆熱響應時間：在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的50%，所需要的時間稱為熱響應時間，用T0.5表示。
◆熱電偶公稱壓力：一般是指在室溫情況下保護管所能承受的靜態外壓而不破裂。實際上，容許工作壓力不僅與保護管材料、直徑壁厚有關，還與其結構形式，安裝方法，置入深度以及被測介質的流速和種類等有關。
◆熱電偶最小置入深度：應不小于其保護管外徑的8~10倍（特殊產品例外）。
◆熱電偶絕緣電阻（常溫）：常溫絕緣電阻的試驗電壓為直流500V±50V，測量常溫絕緣電阻的大氣條件為溫度15~35℃，相對濕度45%，大氣壓力86~106kPa
a.對于長度＞1米的熱電偶，常溫絕緣電阻值與其長度的乘積應不小于100MΩ·m
即：Rr·L≥100MΩ·m L＞1m（式中：Rr-熱電偶的常溫絕緣電阻值MΩ L-熱電偶的長度.m）
b.對于長度≤1米的熱電偶，常溫絕緣電阻值應不小于100MΩ
◆上限溫度絕緣電阻：熱電偶的上限溫度絕緣電阻應不小于下表規定：
|
上限溫度tm ℃ |
試驗溫度t ℃ |
電阻值 MΩ |
|
100≤tm＜300 |
t=tm |
10 |
|
300≤tm＜500 |
t=tm |
2 |
|
500≤tm＜850 |
t=tm |
0.5 |
|
850≤tm＜1000 |
t=tm |
0.08 |
|
1000≤tm＜1300 |
t=tm |
0.02 |
|
tm＞1300 |
t=1300 |
0.02 |
工作原理
WRP-100鉑銠熱電偶元件的工作原理是：兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子端叫參比端。當測量端和參比端存在溫差時，就會在回路時產生熱電流，接上顯示儀表，儀表上就指示出熱電偶所產生的熱電動勢的對應溫度值。
熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只和熱電偶導體材質以及兩端溫差有關，和熱電極的長度、直徑無關。
裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各安裝固定裝置組成。

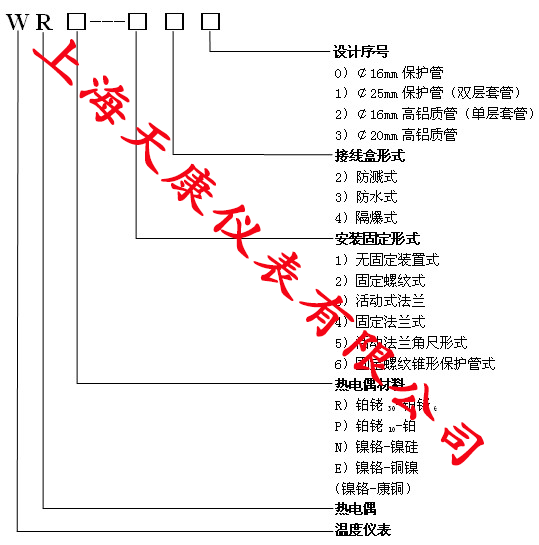

型號表示
型號規格
◆統一設計型熱電偶
1）無固定裝置式（陶瓷保護管）熱電偶
|
熱電偶類別 |
產品型號 |
分度號 |
測溫范圍℃ |
規格 |
熱響應時間T0.5 S |
|
|
直徑mm |
保護管材料 |
|||||
|
單支鉑銠30-鉑銠6 |
WRR-120 |
B |
0~1600 |
￠16 |
剛玉質 |
＜150 |
|
WRR-121 |
￠25 |
＜360 |
||||
|
雙支鉑銠30-鉑銠6 |
WRR2-120 |
￠16 |
＜150 |
|||
|
WRR2-121 |
￠25 |
＜360 |
||||
|
單支鉑銠10-鉑 |
WRP-120 |
S |
0~1300 |
￠16 |
高鋁質 |
＜150 |
|
WRP-121 |
￠25 |
＜360 |
||||
|
雙支鉑銠10-鉑 |
WRP2-120 |
￠16 |
＜150 |
|||
|
WRP2-121 |
￠25 |
＜360 |
||||
|
單支鎳鉻-鎳硅 |
WRN-122 |
K |
0~1100 |
￠16 |
高鋁質 |
＜240 |
|
WRN-123 |
0~1200 |
￠20 |
||||
|
雙支鎳鉻-鎳硅 |
WRN2-123 |
0~1100 |
||||
|
單支鉑銠30-鉑銠6 |
WRR-130 |
B |
0~1600 |
￠16 |
剛玉質 |
＜150 ＜360 ＜150 ＜360 |
|
WRR-131 |
￠25 |
|||||
|
雙支鉑銠30-鉑銠6 |
WRR2-130 |
￠16 |
||||
|
WRR2-131 |
￠25 |
|||||
|
單支鉑銠10-鉑 |
WRP-130 |
S |
0~1300 |
￠16 |
高鋁質 |
＜150 ＜360 ＜150 ＜360 |
|
WRP-131 |
￠25 |
|||||
|
雙支鉑銠10-鉑 |
WRP2-130 |
￠16 |
||||
|
WRP2-131 |
￠25 |
|||||
|
單支鎳鉻-鎳硅 |
WRN-133 |
K |
0~1200 |
￠20 |
高鋁質 |
＜240 |
|
雙支鎳鉻-鎳硅 |
WRN2-133 |
0~1100 |
||||
注：1）結構特征：非置入部分為碳鋼20#
2）直徑￠25mm為雙層瓷套管。
◆保護管直徑和長度規格表
|
￠16（單層管） |
￠20 |
￠25(雙層管) |
|||
|
總長L |
置深l |
總長L |
置深l |
總長L |
置深l |
|
300 |
150 |
400 |
250 |
550 |
400 |
|
350 |
200 |
450 |
300 |
650 |
500 |
|
400 |
250 |
550 |
400 |
900 |
750 |
|
450 |
300 |
650 |
500 |
1150 |
1000 |
|
550 |
400 |
900 |
750 |
1650 |
1500 |
|
650 |
500 |
1150 |
1000 |
2150 |
2000 |
|
900 |
750 |
1650 |
1500 |
|
|
|
1150 |
1000 |
2150 |
2000 |
|
|
◆無固定裝置式熱電偶
|
熱電偶類別 |
產品型號 |
分度號 |
測溫范圍℃ |
保護管材料 |
規格 |
接線盒形式 |
|
總長Lmm |
||||||
|
單支鎳鉻-鎳硅 |
WRN-120 |
K |
0~800 0~1000 |
不銹鋼1Cr18Ni9Ti 不銹鋼1Cr25Ni20 |
300 350 400 450 550 650 900 1150 1650 2150 |
防濺式 |
|
雙支鎳鉻-鎳硅 |
WRN2-120 |
|||||
|
單支鎳鉻-銅鎳 |
WRE-120 |
E |
0~600 |
不銹鋼1Cr18Ni9Ti |
||
|
雙支鎳鉻-銅鎳 |
WRE2-120 |
|||||
|
單支鎳鉻-鎳硅 |
WRN-130 |
K |
0~800 0~1000 |
不銹鋼1Cr18Ni9Ti 不銹鋼1Cr25Ni20 |
防水式 |
|
|
雙支鎳鉻-鎳硅 |
WRN2-130 |
|||||
|
單支鎳鉻-銅鎳 |
WRE-130 |
E |
0~600 |
不銹鋼1Cr18Ni9Ti |
||
|
雙支鎳鉻-銅鎳 |
WRE2-130 |
注：1）熱響應時間T0.5＜90秒。
2）保護管材料中打“#”符號表示雙支無此牌號材料。
◆2）固定螺紋式熱電偶
|
熱電偶類型 |
產品型號 |
分度號 |
測溫范圍℃ |
保護管材料 |
規格 |
接線盒形式 |
|
|
總長Lmm |
置深lmm |
||||||
|
單支鎳鉻-鎳硅 |
WRN-220 WRN-220A |
K |
0~800 0~1000 |
不銹鋼1Cr18Ni9Ti 不銹鋼1Cr25Ni20 |
300 350 400 450 550 650 900 1150 1650 2150 |
150 200 250 300 400 500 750 1000 1500 2000 |
防濺式 |
|
雙支鎳鉻-鎳硅 |
WRN2-220 WRN2-220A |
||||||
|
單支鎳鉻-銅鎳 |
WRE-220 WRE-220A |
E |
0~600 |
不銹鋼1Cr18Ni9Ti |
|||
|
雙支鎳鉻-銅鎳 |
WRE2-220 WRE2-220A |
||||||
|
單支鎳鉻-鎳硅 |
WRN-230 |
K |
0~800 0~1000 |
不銹鋼1Cr18Ni9Ti 不銹鋼1Cr25Ni20 |
防水式 |
||
|
雙支鎳鉻-鎳硅 |
WRN2-230 |
||||||
|
單支鎳鉻-銅鎳 |
WRE-230 |
E |
0~600 |
不銹鋼1Cr18Ni9Ti |
|||
|
雙支鎳鉻-銅鎳 |
WRE2-230 |
||||||
注：1）熱響應時間T0.5＜90秒。
2）保護管材料中打“#”符號表示雙支無此牌號材料。
3）公稱壓力：10MPa。
◆固定螺紋型號規格對照表
|
產品型號 |
固定螺紋規格 |
|
Mo |
|
|
WRN-220 |
M27×2 |
|
WRN-220A |
G3/4＂ |
|
WRN2-220 |
M27×2 |
|
WRN2-220A |
G3/4＂ |
|
WRE-220 |
M27×2 |
|
WRE-220A |
G3/4＂ |
|
WRE2-220 |
M27×2 |
|
WRE2-220A |
G3/4＂ |
|
WRN-230 |
M27×2 |
|
WRN2-230 |
M27×2 |
|
WRE-230 |
M27×2 |
|
WRE2-230 |
M27×2 |
◆3）活動法蘭式熱電偶
|
熱電偶類別 |
產品型號 |
分度號 |
測量范圍℃ |
保護管材料 |
規格 |
接線盒形式 |
|
總長Lmm |
||||||
|
單支鎳鉻-鎳硅 |
WRN-320 |
K |
0~800 0~1000 |
不銹鋼1Cr18Ni9Ti 不銹鋼#1Cr25Ni20 |
300 350 400 450 550 650 900 1150 1650 2150 |
防濺式 |
|
雙支鎳鉻-鎳硅 |
WRN2-320 |
|||||
|
單支鎳鉻-銅鎳 |
WRE-320 |
E |
0~600 |
不銹鋼1Cr18Ni9Ti |
||
|
雙支鎳鉻-銅鎳 |
WRE2-320 |
|||||
|
單支鎳鉻-鎳硅 |
WRN-330 |
K |
0~800 0~1000 |
不銹鋼1Cr18Ni9Ti 不銹鋼#1Cr25Ni20 |
防水式 |
|
|
雙支鎳鉻-鎳硅 |
WRN2-330 |
|||||
|
單支鎳鉻-銅鎳 |
WRE-330 |
E |
0~600 |
不銹鋼1Cr18Ni9Ti |
||
|
雙支鎳鉻-銅鎳 |
WRE2-330 |
注：1）熱響應時間T0.5＜90秒。
2）保護管材料中打“#”符號表示雙支無此牌號材料。
◆4）固定法蘭式熱電偶
|
熱電偶類型 |
產品型號 |
分度號 |
測溫范圍℃ |
保護管材料 |
規格 |
接線盒形式 |
|
|
總長Lmm |
置深lmm |
||||||
|
單支鎳鉻-鎳硅 |
WRN-420 WRN-420A |
K |
0~800 0~1000 |
不銹鋼1Cr18Ni9Ti 不銹鋼1Cr25Ni20 |
300 350 400 450 550 650 900 1150 1650 2150 |
150 200 250 300 400 500 750 1000 1500 2000 |
防濺式 |
|
雙支鎳鉻-鎳硅 |
WRN2-420 |
||||||
|
單支鎳鉻-銅鎳 |
WRE-420 WRE-420A |
E |
0~600 |
不銹鋼1Cr18Ni9Ti |
|||
|
雙支鎳鉻-銅鎳 |
WRE2-420 |
||||||
|
單支鎳鉻-鎳硅 |
WRN-430 |
K |
0~800 0~1000 |
不銹鋼1Cr18Ni9Ti 不銹鋼1Cr25Ni20 |
防水式 |
||
|
雙支鎳鉻-鎳硅 |
WRN2-430 |
||||||
|
單支鎳鉻-銅鎳 |
WRE-430 |
E |
0~600 |
不銹鋼1Cr18Ni9Ti |
|||
|
雙支鎳鉻-銅鎳 |
WRE2-430 |
||||||
注：1）熱響應時間T0.5＜90秒。
2）保護管材料中打“#”符號表示雙支無此牌號材料。
3）公稱壓力：2.5MPa。
◆固定法蘭型號規格對照表
|
產品型號 |
固定法蘭盤規格（專業標準） |
|||
|
Do |
D1 |
D2 |
H |
|
|
WRN-420 |
￠95 |
￠65 |
￠45 |
15 |
|
WRN-420A |
￠95 |
￠70 |
￠36 |
10 |
|
WRN2-420 |
￠95 |
￠65 |
￠45 |
15 |
|
WRE-420 |
￠95 |
￠65 |
￠45 |
15 |
|
WRE-420A |
￠95 |
￠70 |
￠36 |
10 |
|
WRE2-420 |
￠95 |
￠65 |
￠45 |
15 |
|
WRN-430 |
￠95 |
￠65 |
￠45 |
15 |
|
WRN2-430 |
￠95 |
￠65 |
￠45 |
15 |
|
WRE-430 |
￠95 |
￠65 |
￠45 |
15 |
|
WRE2-430 |
￠95 |
￠65 |
￠45 |
15 |
◆5）活動法蘭角尺形熱電偶
|
熱電偶類別 |
產品型號 |
分度號 |
測量范圍℃ |
保護管材料 |
規格 |
接線盒形式 |
|
總長L×L1mm |
||||||
|
單支鎳鉻-鎳硅 |
WRN-520 |
K |
0~800 0~1000 |
不銹鋼1Cr18Ni9Ti 不銹鋼#1Cr25Ni20 |
500×500
750×750
|
防濺式 |
|
雙支鎳鉻-鎳硅 |
WRN2-520 |
|||||
|
單支鎳鉻-銅鎳 |
WRE-520 |
E |
0~600 |
不銹鋼1Cr18Ni9Ti |
||
|
雙支鎳鉻-銅鎳 |
WRE2-520 |
|||||
|
單支鎳鉻-鎳硅 |
WRN-530 |
K |
0~800 0~1000 |
不銹鋼1Cr18Ni9Ti 不銹鋼#1Cr25Ni20 |
防水式 |
|
|
雙支鎳鉻-鎳硅 |
WRN2-530 |
|||||
|
單支鎳鉻-銅鎳 |
WRE-530 |
E |
0~600 |
不銹鋼1Cr18Ni9Ti |
||
|
雙支鎳鉻-銅鎳 |
WRE2-530 |
注：1）熱響應時間T0.5＜90秒。
2）保護管材料中打“#”符號表示雙支無此牌號材料。
◆6）固定螺紋錐形保護管熱電偶
|
熱電偶類型 |
產品型號 |
分度號 |
測溫范圍℃ |
保護管材料 |
規格 |
接線盒形式 |
|
|
總長Lmm |
置深lmm |
||||||
|
單支鎳鉻-鎳硅 |
WRN-621 WRN-621A |
K |
0~600 |
不銹鋼1Cr18Ni9Ti |
225 250 300 350 400 |
75 100 150 200 250 |
防濺式 |
|
雙支鎳鉻-鎳硅 |
WRN2-621 |
||||||
|
單支鎳鉻-銅鎳 |
WRE-621 WRE-621A |
E |
0~600 |
不銹鋼1Cr18Ni9Ti |
|||
|
雙支鎳鉻-銅鎳 |
WRE2-621 |
||||||
|
單支鎳鉻-鎳硅 |
WRN-631 |
K |
0~600 |
不銹鋼1Cr18Ni9Ti |
防水式 |
||
|
雙支鎳鉻-鎳硅 |
WRN2-631 |
||||||
|
單支鎳鉻-銅鎳 |
WRE-631 |
E |
0~600 |
不銹鋼1Cr18Ni9Ti |
|||
|
雙支鎳鉻-銅鎳 |
WRE2-631 |
||||||
注：1）熱響應時間T0.5＜90秒。
2）公稱壓力：30MPa，流速＜80米/秒
◆固定螺紋錐形保護管型號規格對照表
|
產品型號 |
固定螺紋規格 |
|
Mo |
|
|
WRN-620,621 |
M33×2 |
|
WRN-620A,621A |
G1＂ |
|
WRN2-620,621 |
M33×2 |
|
WRE-621 |
M33×2 |
|
WRE-621A |
G1＂ |
|
WRE2-621 |
M33×2 |
|
WRN-631 |
M33×2 |
|
WRN2-631 |
M33×2 |
|
WRE-631 |
M33×2 |
|
WRE2-631 |
M33×2 |
◆焊接固定錐形保護管熱電偶
|
熱電偶類型 |
產品型號 |
分度號 |
測溫范圍℃ |
保護管材料 |
熱響應時間T0.5S |
工作端形式 |
|
單支鎳鉻-鎳硅 |
WRN-624 |
K |
0~600 |
不銹鋼1Cr18Ni9Ti |
＜20 |
接殼式 |
|
WRN-625 |
＜30 |
絕緣式 |
||||
|
單支鎳鉻-銅鎳 |
WRE-624 |
E |
＜20 |
接殼式 |
||
|
WRE-625 |
＜30 |
絕緣式 |
注：1）防水式接線盒。
2）公稱壓力：30MPa，流速：＜80m/s
