產品詳情

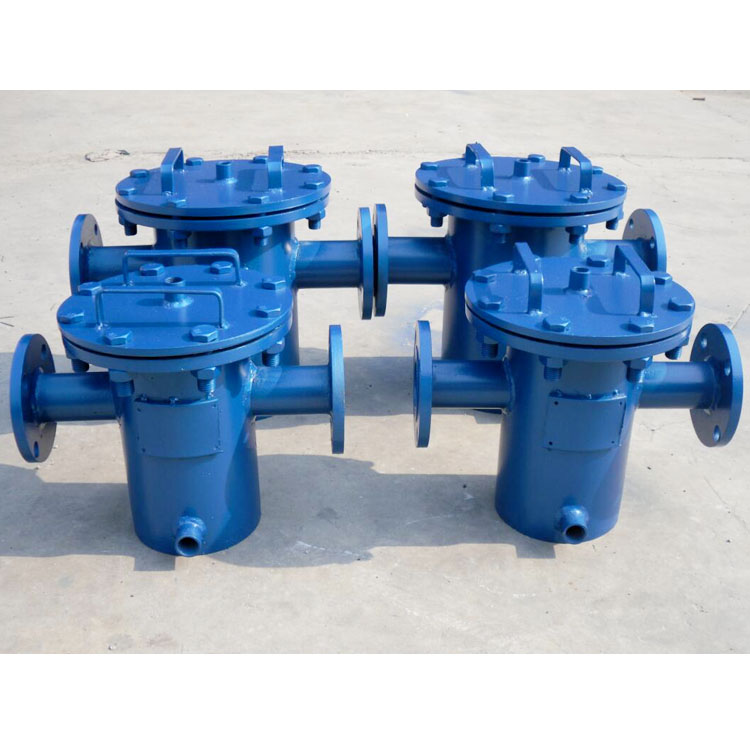

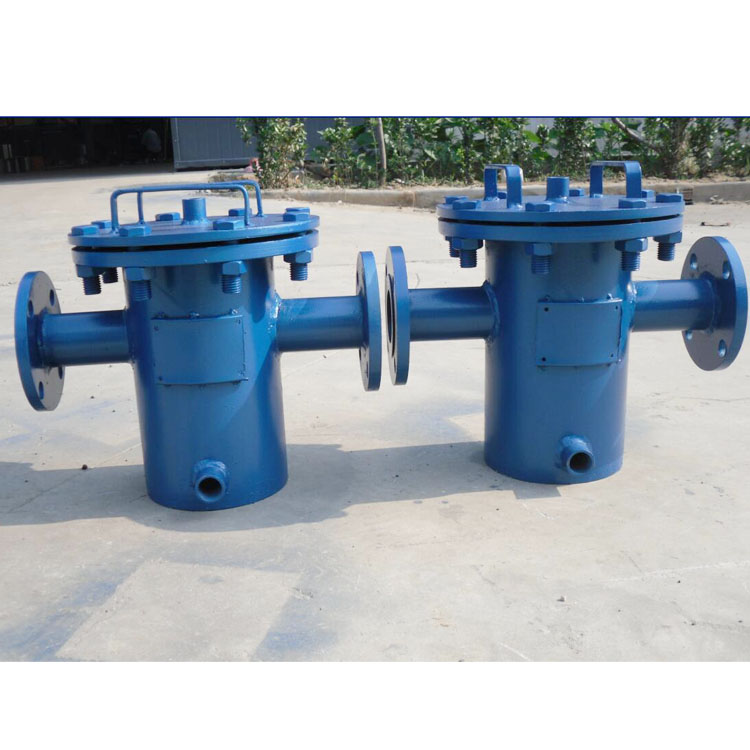

駐馬店/齊齊哈爾籃式過濾器.YDSL-65
毛發過濾器選用的主要控制參數為殼體材料、工作壓力、進出水口徑、孔眼尺寸等。
◆直通籃式過濾器主要零件部件材料
|
零件名稱 |
材料 |
|
閥體 |
碳鋼、不銹鋼 |
|
濾網蓋 |
碳鋼、不銹鋼 |
|
濾芯網 |
不銹鋼 |
|
墊片 |
金屬石墨 |
|
產品代號YDSL |
||||||
|
公稱直徑DN |
安裝尺寸 |
|||||
|
D |
L |
H1 |
H2 |
H |
W(英寸) |
|
|
25 |
108 |
220 |
80 |
150 |
420 |
R1/2 |
|
32 |
108 |
220 |
80 |
150 |
420 |
R1/2 |
|
40 |
133 |
280 |
110 |
160 |
500 |
R1/2 |
|
50 |
133 |
280 |
110 |
160 |
500 |
R1/2 |
|
65 |
133 |
330 |
130 |
210 |
650 |
R1/2 |
|
80 |
159 |
340 |
130 |
240 |
700 |
R1/2 |
|
100 |
219 |
420 |
150 |
290 |
850 |
R3/4 |
|
125 |
273 |
480 |
170 |
350 |
1000 |
R3/4 |
|
150 |
273 |
500 |
170 |
400 |
1140 |
R3/4 |
|
200 |
325 |
560 |
220 |
500 |
1450 |
R3/4 |
|
250 |
377 |
660 |
310 |
550 |
1680 |
R3/4 |
|
300 |
426 |
750 |
400 |
750 |
2010 |
R3/4 |
|
350 |
478 |
800 |
400 |
750 |
2200 |
R3/4 |
|
400 |
550 |
840 |
410 |
850 |
2500 |
R3/4 |
產品分類
按材質分塑料毛發過濾器、金屬毛發過濾器。
適用范圍
在各種規模的游泳池中，配合普通清水離心泵使用?；蛘哂糜谟突蚱渌后w管道上，主要用于管道上，用來過濾管道里的雜物。過濾孔面積比通徑管面積大2-3倍．遠遠超過Y型、T型過濾器過濾面積。過濾器精度在過濾器中屬于一種精度最佳的過濾器，濾網結構與其它過濾網不一樣，主要由接管、主管、濾籃、法蘭蓋及緊固件等組成，當流體通過主管進入濾籃后，固體雜質顆粒被阻擋在濾籃內，而潔凈的流體通過濾籃由過濾器出口排出。當需要清洗時，旋開主管底部螺塞，排凈流體，拆卸法蘭蓋，取出濾籃。
清洗后重新裝入即可，因此，使用維護極為方便。
性能要求
1）、毛發過濾器頂蓋必須設置排氣閥。在毛發過濾器頂蓋上宜設置觀察孔。
2）、設計壓力不小于工作壓力的1.5倍，測試壓力不小于設計壓力的1.5倍。
3）、孔眼面積的總和應不小于連接管道截面積的2.0倍，過濾筒孔眼直徑，宜采用3～4mm,如過濾網眼宜采用10～15目。
4）、毛發過濾器的結構應簡單可靠，裝卸靈活，方便拆洗，密封性好。
5）、毛發過濾器的進出水口尺寸應一致。
選用要點
1）、應優先選用成品毛發過濾器。
2）、毛發過濾器的殼體應選用耐腐蝕材料，如塑料、玻璃鋼、不銹鋼或銅等，如選用鑄鐵或碳鋼材質應進行防腐處理，內襯防腐材料必須符合衛生要求。殼體工作壓力不宜小于0.35MPa。
3）、毛發過濾網的材質也應選用耐腐蝕材料。
安裝要點
1）、應設在循環水泵的吸水管上，必須嚴格按照毛發過濾器的水流方向安裝，不得逆向安裝。
2）、毛發過濾器必須安裝在基礎或地面上，不得依靠管道承擔其重量。
3）、安裝完畢后應和吸水管一起進行嚴密性和耐壓實驗。xs
