產品詳情
濟寧立式反沖洗過濾器
濟寧反沖洗過濾器型號表
型號
公稱直徑（DN）
排污口直徑（DN1）
L
L1
H
YDFQ-40
40
15
400
120
130
YDFQ -50
50
15
500
150
130
YDFQ -65
65
25
600
200
150
YDFQ -80
80
25
660
200
150
YDFQ -100
100
40
750
200
160
YDFQ -125
125
40
800
200
160
YDFQ -150
150
50
850
200
190
YDFQ -200
200
50
900
200
210
YDFQ -250
250
80
950
200
260
YDFQ -300
300
80
1050
260
280
YDFQ -350
350
100
1200
260
300
YDFQ -400
400
100
1350
300
300
YDFQ -450
450
100
1500
300
400
YDFQ -500
500
100
1600
300
400
以上數據僅為參考，實際以設備為準。
YD系列自動反沖洗過濾器主要由優質碳鋼筒體、特殊結構的不銹鋼濾網、自動閥及自動檢測排污電控裝置等組成。當過濾器工作時，蝶閥處于開啟狀態，水流由入口進入過濾器，經過濾網過濾流出系統。當過濾器截流一定量的雜質污物時，進出水口間會產生壓力差，通過壓力傳感給排污系統一個信號，啟動排污閥門動作，當水質清潔后，進出水口壓力平衡，排污結束，整個排污過程由自動完成。如用戶工況較差，可關閉主體上手動蝶閥，利用水流壓力自動反洗過濾體，解決濾網堵塞問題。過濾器整個工作過程均不影響系統連續供水工作。

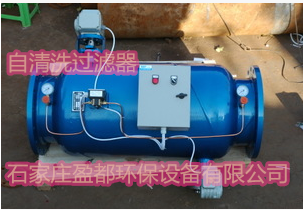

濟寧反沖洗過濾器圖片
濟寧反沖洗過濾器 安裝與使用：
反沖洗排污過濾器宜水平或垂直安裝，當垂直安裝時，水流方向應該是自上而下；安裝時注意外殼上箭頭方向必須與水流方向一致，正常運行時水流導向閥處于開啟狀態，需要排污時，關閉水流導向閥，打開排污閥直至排污清水為止，關閉排污閥，開啟水流導向閥，即完成排污過程
