產品詳情

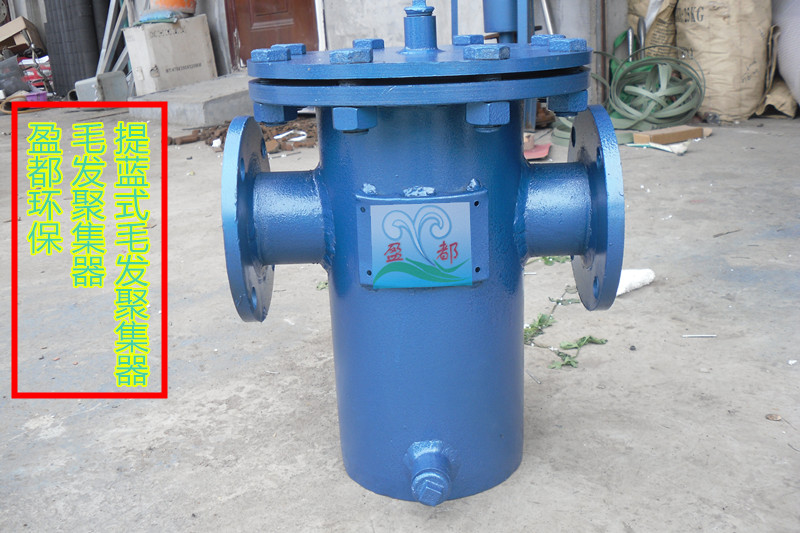

桐城 黃山毛發過濾器.毛發聚集器 == 石家莊盈都環保設備有限公司15203119327 焦經理。
黃山毛發過濾器- 適用范圍
在各種規模的游泳池中，配合普通清水離心泵使用。或者用于油或其它液體管道上，主要用于管道上，用來過率管道里的雜物。過濾孔面積比通徑管面積大2-3倍．遠遠超過Y型、T型過濾器過濾面積。過濾器精度在過濾器中屬于一種精度最佳的過濾器，濾網結構與其它過濾網不一樣，主要由接管、主管、濾籃、法蘭蓋及緊固件等組成，當流體通過主管進入濾籃后，固體雜質顆粒被阻擋在濾籃內，而潔凈的流體通過濾籃由過濾器出口排出。當需要清洗時，旋開主管底部螺塞，排凈流體，拆卸法蘭蓋，取出濾籃。清洗后重新裝入即可，因此，使用維護極為方便。
黃山毛發過濾器- - 技術性能要求
1、黃山毛發過濾器-頂蓋必須設置排氣閥。在毛發過濾器頂蓋上宜設置觀察孔。
2、設計壓力不小于工作壓力的1.5倍，測試壓力不小于設計壓力的1.5倍。
3、孔眼面積的總和應不小于連接管道截面積的2.0倍，過濾筒孔眼直徑，宜采用3～4mm,如過濾網眼宜采用10～15目。
4、毛發過濾器的結構應簡單可靠，裝卸靈活，方便拆洗，密封性好。
5、毛發過濾器的進出水口尺寸應一致。
黃山毛發過濾器性能要求
1）、毛發過濾器頂蓋必須設置排氣閥。在毛發過濾器頂蓋上宜設置觀察孔。
2）、設計壓力不小于工作壓力的1.5倍，測試壓力不小于設計壓力的1.5倍。
3）、孔眼面積的總和應不小于連接管道截面積的2.0倍，過濾筒孔眼直徑，宜采用3～4mm,如過濾網眼宜采用10～15目。
4）、毛發過濾器的結構應簡單可靠，裝卸靈活，方便拆洗，密封性好。
5）、黃山毛發過濾器的進出水口尺寸應一致。
黃山毛發過濾器型號表
|
型號 |
適用水量（T/H） |
公稱通徑DN |
D |
L |
H |
H1 |
|
YDSL-40 |
3 |
40 |
159 |
280 |
300 |
180 |
|
YDSL-50 |
5 |
50 |
159 |
280 |
300 |
180 |
|
YDSL-65 |
8 |
65 |
219 |
420 |
350 |
220 |
|
YDSL-80 |
10 |
80 |
219 |
420 |
400 |
260 |
|
YDSL-100 |
12 |
100 |
219 |
450 |
470 |
310 |
|
YDSL-125 |
20 |
125 |
273 |
480 |
550 |
360 |
|
YDSL-150 |
30 |
150 |
273 |
500 |
580 |
380 |
|
YDSL-200 |
50 |
200 |
325 |
550 |
670 |
460 |
|
YDSL-250 |
100 |
250 |
425 |
660 |
860 |
625 |
|
YDSL-300 |
150 |
300 |
478 |
750 |
1000 |
680 |
|
YDSL-350 |
200 |
350 |
526 |
800 |
1100 |
750 |
|
YDSL-400 |
260 |
400 |
600 |
840 |
1200 |
840 |
|
YDSL-500 |
400 |
500 |
700 |
1080 |
1500 |
1000 |
以上數據僅為參考，實際以設備為準。
執行標準1）、工程標準
《體育建筑設計規范》JGJ31-2003 JGJ265-2003
《游泳池和水上游樂池給水排水設計規程》CECS14：2002
《建筑給水排水設計規范》GB50015-2003
