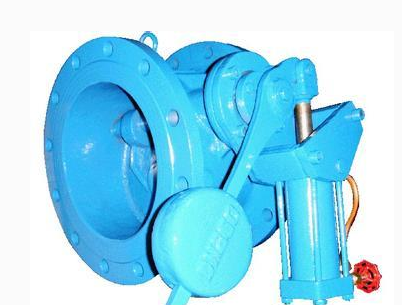

微阻緩閉消聲蝶式止回閥產品參數說明:
本廠生產的HH46X、HDH48X、HH49X消聲緩閉止回閥系列產品可用在清水、污水、海水等介質的排水管道上，既能防止介質的倒流，又能有效地限制破壞性水錘，保證管線的使用安全。它具有結構新穎、體積小、重量輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長，油壓、緩閉不受介質影響，有較好節能效果特點。
微阻緩閉消聲蝶式止回閥工作原理：
微阻緩閉消聲蝶式止回閥主要由閥體、兩塊半圓閥瓣、回位彈簧、儲油缸、緩閉小氣缸、針型閥（微量調節閥）組成?？窟M口介質的推力作用，將兩塊閥板平穩推開。在此同時，進口的壓力介質周日入儲油缸內活塞的下部，推動活塞，將活塞上部的油通過針型閥分別太入閥體兩側小油缸尾端，使小氣缸內的活塞桿伸出，當進口介質壓力下降自動關閉。但由于活塞桿處于伸出位置，頂住閥瓣不全部關閉，還剩有20%左右的面積使介質通過，從而起到了消除水錘的作用，閥瓣被活塞桿項住，活塞后腔的壓力通過針型閥緩慢進入儲油缸，閥瓣逐漸關閉。閥瓣分成先快速后緩慢兩步關閉，達到了既防電機逆轉又起到了消降水錘靜音的作用。
一、要零件材料
|
零件名稱 |
閥體 |
閥瓣 |
閥桿、油 缸、活塞 |
彈 簧 |
閥 座 |
|
材 料 |
鑄鐵、鑄鋼 |
碳鋼 |
不銹鋼 |
不銹鋼 |
丁腈橡膠 |
二、微阻緩閉消聲蝶式止回閥主要技術參數
|
型號 |
公稱 壓力 PN(MPa) |
強度試驗壓力 |
密封 壓力 (MPa) |
適用 溫度 (℃) |
適用 介質 |
緩閉 時間 |
|
HH46X HDH48X HH49X |
1.0 |
1.5 |
1.1 |
≤80 |
清水 污水 海水 |
≤60秒 |
|
1.6 |
2.4 |
1.76 |
||||
|
2.5 |
3.75 |
2.75 |
