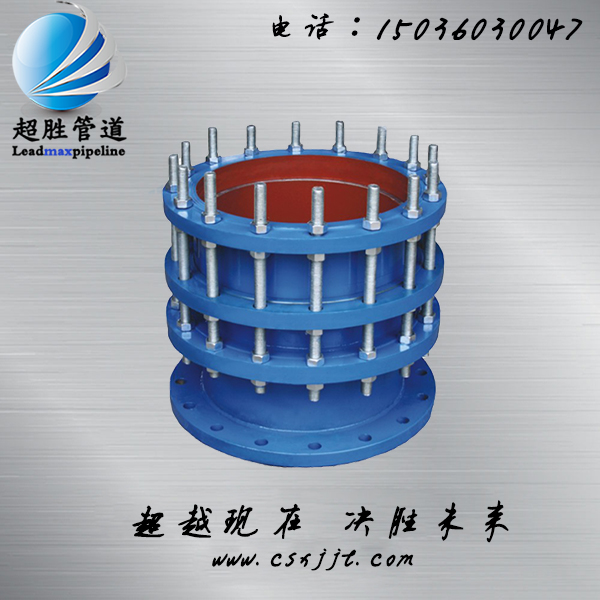

VSSJAFC(CC2F)型可拆式雙法蘭松套傳力接頭性能特點
可拆式雙法蘭松套傳力接頭是在法蘭松套補償接頭的基礎上增設法蘭短管及傳力螺桿而成，次類型的補償接頭與松套補償接頭和松套限位補償接頭不同的是它的補償量是指在安裝及拆卸過程中的調節量，一旦將所有的螺母擰緊，它是剛性連接的，可以傳遞軸心力，從而保護閥門、泵等設備。 CC2F型可拆式雙法蘭松套傳力接頭技術咨詢電話:0371-64033805
適用范圍
CC2F型可拆式雙法蘭松套傳力接頭適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。
安裝簡要說明
可拆式雙法蘭松套傳力接頭適用于兩邊均與法蘭連接的管路中，安裝時調節產品兩端與法蘭的安裝長度，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修時，根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至正個管道。
可拆式雙法蘭松套傳力接頭的材質：主要有Q235碳鋼、不銹鋼、鑄鋼、球墨鑄鐵等。不同的用途選用不同的材質和型號
可拆式雙法蘭傳力接頭的基本尺寸
|
公稱通經 |
管子外徑 |
接尺寸 |
總長 |
安裝尺寸L1 |
伸縮量 |
重量/kg |
||||
|
法蘭外徑 |
螺栓孔中心 |
螺栓孔 |
||||||||
|
n/個 |
do |
min |
max |
|||||||
|
65 |
76 |
160 |
130 |
4 |
14 |
450 |
420 |
180 |
40 |
17．9 |
|
80 |
89 |
190 |
150 |
18 |
460 |
20．6 |
||||
|
100 |
114 |
210 |
170 |
28．4 |
||||||
|
125 |
140 |
240 |
200 |
8 |
18 |
37．1 |
||||
|
150 |
168 |
265 |
225 |
46．2 |
||||||
|
200 |
219 |
320 |
280 |
57．4 |
||||||
|
250 |
273 |
375 |
335 |
12 |
76．3 |
|||||
|
300 |
325 |
440 |
395 |
22 |
485 |
445 |
395 |
50 |
94．6 |
|
|
350 |
377 |
490 |
445 |
122．7 |
||||||
|
400 |
426 |
540 |
495 |
16 |
141．1 |
|||||
|
450 |
480 |
595 |
550 |
158．1 |
||||||
|
500 |
530 |
645 |
600 |
20 |
186．2 |
|||||
|
600 |
630 |
755 |
705 |
26 |
500 |
465 |
415 |
261．9 |
||
|
700 |
720 |
860 |
810 |
24 |
324．5 |
|||||
|
800 |
820 |
975 |
920 |
30 |
680 |
630 |
570 |
60 |
516．7 |
|
|
900 |
920 |
1075 |
1020 |
570．3 |
||||||
|
1000 |
1020 |
1175 |
1120 |
28 |
658．8 |
|||||
|
1200 |
1220 |
1405 |
1340 |
32 |
33 |
750 |
680 |
620 |
984．4 |
|
|
1400 |
1420 |
1630 |
1560 |
36 |
36 |
1273．1 |
||||
|
1600 |
1620 |
1830 |
1760 |
40 |
770 |
700 |
640 |
1767．2 |
||
|
1800 |
1820 |
2045 |
1970 |
44 |
39 |
1981．7 |
||||
|
2000 |
2020 |
2265 |
2180 |
48 |
42 |
830 |
730 |
670 |
2483．4 |
|
|
2200 |
2220 |
2475 |
2390 |
52 |
860 |
760 |
700 |
3086．3 |
||
|
2400 |
2420 |
2685 |
2600 |
56 |
3456．4 |
|||||
|
2600 |
2620 |
2905 |
2810 |
60 |
48 |
1000 |
880 |
800 |
80 |
3844．3 |
|
2800 |
2820 |
3115 |
3020 |
64 |
4307．8 |
|||||
|
3000 |
3020 |
3315 |
3220 |
68 |
4738．1 |
|||||
|
3200 |
3220 |
3525 |
3430 |
72 |
5134．7 |
|||||
PN1.0MPa的可拆式雙法蘭傳力接頭的基本尺寸
|
公稱通經 |
管子外徑 |
法蘭連接尺寸 |
總長 |
安裝尺寸L1 |
伸縮量 |
重量/kg |
||||
|
法蘭外徑D |
螺栓孔中心 |
螺栓孔 |
||||||||
|
n/個 |
do |
min |
max |
|||||||
|
65 |
76 |
185 |
145 |
4 |
18 |
460 |
420 |
380 |
40 |
19．9 |
|
80 |
89 |
200 |
160 |
8 |
22．9 |
|||||
|
100 |
114 |
220 |
180 |
31．6 |
||||||
|
125 |
140 |
250 |
21O |
41．2 |
||||||
|
150 |
168 |
285 |
240 |
22 |
51．2 |
|||||
|
200 |
219 |
340 |
295 |
63．8 |
||||||
|
250 |
273 |
395 |
350 |
12 |
84．8 |
|||||
|
300 |
325 |
445 |
400 |
485 |
445 |
395 |
50 |
105．1 |
||
|
350 |
377 |
505 |
460 |
136．3 |
||||||
|
400 |
426 |
565 |
515 |
16 |
26 |
495 |
157．3 |
|||
|
450 |
480 |
615 |
565 |
175．7 |
||||||
|
500 |
530 |
670 |
620 |
20 |
206．9 |
|||||
|
600 |
630 |
780 |
725 |
30 |
510 |
465 |
415 |
291．1 |
||
|
700 |
720 |
895 |
840 |
24 |
361．1 |
|||||
|
800 |
820 |
1015 |
950 |
33 |
690 |
630 |
570 |
60 |
574．2 |
|
|
900 |
920 |
1115 |
1050 |
28 |
633．7 |
|||||
|
1000 |
1020 |
1230 |
1160 |
36 |
732．2 |
|||||
|
1200 |
1220 |
1455 |
1380 |
32 |
39 |
740 |
680 |
620 |
1036．2 |
|
|
1400 |
1420 |
1675 |
1590 |
36 |
42 |
1340．9 |
||||
|
1600 |
1620 |
1915 |
1820 |
40 |
48 |
800 |
700 |
640 |
1860．0 |
|
|
1800 |
1820 |
2115 |
2020 |
44 |
2086．1 |
|||||
|
2000 |
2020 |
2325 |
2230 |
48 |
840 |
730 |
670 |
2614．3 |
||
|
2200 |
2220 |
2550 |
2440 |
52 |
56 |
880 |
760 |
700 |
3249．2 |
|
|
2400 |
2420 |
2760 |
2650 |
56 |
3638．3 |
|||||
|
2600 |
2620 |
2960 |
2850 |
60 |
1030 |
880 |
800 |
80 |
4046．7 |
|
|
2800 |
2820 |
3180 |
3070 |
64 |
4534．6 |
|||||
|
3000 |
3020 |
3405 |
3290 |
68 |
60 |
4987．4 |
||||
VSSJA-1型法蘭式松套限位伸縮接頭適用于一邊與法蘭連接，一邊與管道焊接，安裝時調整產品兩端與管道或法蘭的安裝長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，確保管道的安全運行。
法蘭式松套限位伸縮接頭是在AF型法蘭松套補償接頭的基礎上增設限位螺柱而成，最大伸縮量處用雙螺母鎖定，補償因熱脹冷縮和地基沉降引起的管線軸向位移及撓曲和偏心，從而保護閥門的設備。根據連接方式的不同分為單法蘭限位伸縮接頭和雙法蘭限位伸縮接頭。
VSSJA-1型單法蘭式松套限位伸縮接頭產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。
單法蘭式松套限位伸縮接頭優點：安裝方便快捷、密封可靠、維修方便。
單法蘭式松套限位伸縮接頭特點：實現了管道一邊法蘭連接，一邊為焊接的不一致性的方便連接。
