產品詳情

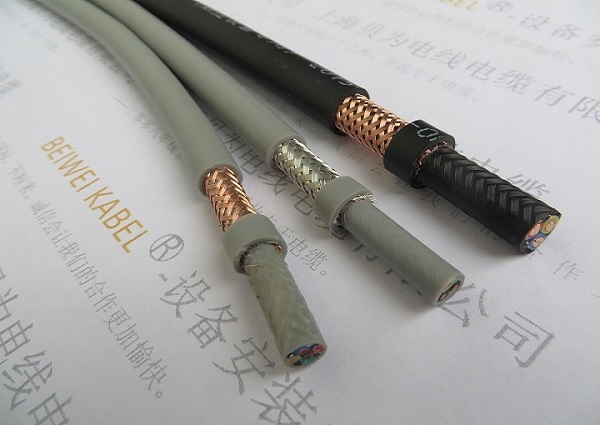

聚氨酯屏蔽拖鏈電纜,雙護套屏蔽拖鏈電纜
|
電線最大外徑 |
60mm |
截面厚度 |
0.2-95mm |
|
絕緣厚度 |
0.8-6mm |
護套厚度 |
1-4mm |
|
線芯材質 |
裸銅 |
芯數 |
1-80 |
應用范圍：
聚氨酯屏蔽拖鏈電纜,雙護套屏蔽拖鏈電纜適用于干燥或潮濕的室內，無強應力緩釋或強制引導的自由連續往復運動下的安裝，工業使用環境下的頻繁彎曲場合，如激光機械切割機，木工機床，機床加工設備，物流輸送系統，起重場合等，用于大行程場合。
產品特性：耐磨、耐寒、耐油、防水、抗老化、能承受較重的機械外力、適用與快速移動場合、彎曲壽命600萬次以上護套不破裂；
電纜使命：作為控制，動力及信號用于拖鏈系統的拖鏈電纜，需要滿足不斷發展的工業自動化對電纜有愈小的彎曲半徑以及長久可靠的使用壽命。
電纜結構：
導體：超細無氧裸銅絲（信號線推薦鍍錫銅絲）絞合成束
絕緣：特殊混合PVC絕緣
顏色：≤0.5mm顏色標識，棕、黑、藍、紫、粉紅、橙
＞0.5mm黑色數字白色號碼編號，3芯以上帶有黃綠接的線
內襯層：特殊無紡布包裹纏繞
內護套：可選
屏蔽：鍍錫銅網編織屏蔽，密度85％以上
護套：PVC橡膠復合材質，耐紫外線，極耐油和冷卻液，阻燃自息符合VDE0482標準
彎曲次數：超過600萬次不斷芯（還可訂制耐彎曲1000萬次以上）
電氣性能：
電壓等級：VDE:600/1000V
UL:600V
測試電壓：4000V
絕緣阻抗：最小20MOhm X km
溫度范圍：-25-80℃
彎曲半徑：電纜直徑X7.5倍
|
拖鏈電纜安裝要點 |
|
1.拖鏈電纜的敷設不能扭曲，即不可從電纜卷筒或電纜盤的某一端解開電纜，而應先旋轉卷筒或電纜盤將電纜展開，必要時可將電纜展開或懸掛起來。用于該場合的電纜只能直接從電纜卷上取得 2.必須注意電纜的最小彎曲半徑 3.電纜必須松散的并排敷設在拖鏈中，盡可能分開排列，用隔片分開或穿入支架空檔的分離空洞中，在拖鏈中電纜間的空隙至少應為電纜直徑的10% 4.拖鏈中的電纜不得相互接觸或困在一起 5.電纜的兩點都必須固定，或至少在拖鏈的運動請必須固定，拖鏈電纜一般電纜的移動點離拖鏈端部的距離應為電纜直徑的20-30倍 6.請確保電纜在彎曲半徑內完全移動，即不可強迫移動，這樣電纜彼此間或與異向裝置這間可經相對移動。經過一段時間的操作后，最好檢查一下電纜的位置，該檢查必須在推拉移動后進行 |
