巧用鉆模加工安裝面孔

　　曲軸是柴油機里的關鍵零件，曲軸上每個部位的尺寸精度和形位公差精度要求都相當高，其安裝面和兩端法蘭上的孔的精度要求也很高，其需要和其他零件相互配合裝配，為此在各孔的加工過程中必須嚴格控制精度，滿足圖樣要求。

　　隨著企業的不斷發展擴大，我公司生產的曲軸種類也越來越多，曲軸安裝面孔的尺寸大小不同，所選用的刀具也不一樣。目前，加工安裝面孔的方法有兩種：①在加工中心上通過鉆孔、鏜孔和銑螺紋的方式以保證安裝面孔的加工精度，但是加工中心所產生的刀具費用高，若是加工各類曲軸的安裝面孔都安排在加工中心上，就需要配置各類尺寸、大小和型號不同的潛孔鉆、螺紋銑刀及鏜刀等，將會產生高額的刀具費用。②安裝面鉆模裝夾定位在曲軸上，采用六點定位原理，用普通的Z35鉆床加工安裝面孔，這樣不僅能保證孔的加工精度，而且節約了大量的刀具費用。安裝面鉆模的使用不僅給生產加工帶來方便，而且為公司創造了更多的利潤。

　　1. 安裝面加工工藝

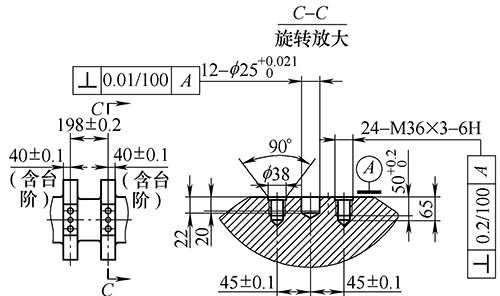

　　（1）圖樣分析。圖樣要求在曲軸安裝面上加工M36×3—6H、鉆深65mm、攻深50mm的螺紋孔，并在孔口倒夾角為90°的角，要求螺紋孔的中心線與安裝面的垂直度在0.002mm以內，加工φ25+0.021 +0mm的銷子孔，銷子孔鉆深22mm、鏜深20mm，要求銷子孔的中心線與安裝面的垂直度在0.000 1mm以內，其安裝面上的孔與平衡塊上的孔是通過定位銷和螺栓聯接相互配合裝配的，某曲軸安裝面孔的結構尺寸如圖1所示。

　?。?）工藝方案的選擇。通過對圖樣所要求加工的部位進行分析，可選擇兩種加工方法：

　?、僭谲囥娭行纳霞庸ぐ惭b面上所有的孔，需要φ24mm和φ33mm潛孔鉆、φ25mm鏜刀和M36×3mm的螺紋銑刀，投入刀具費用高。②在車銑中心上加工出中間的定位銷孔，再借用安裝面鉆模，在曲軸上采用六點定位原理，用普通的Z35鉆床加工安裝面上的螺紋孔，需要的刀具有普通的φ32.5mm麻花鉆、φ32.9mm鉸刀、M36×3—6H絲錐和φ60mm×90°锪鉆，通過“鉆孔—鉸孔—攻螺紋—锪孔”的工藝方案加工，不僅能滿足螺紋孔的加工要求，而且節省了昂貴的刀具費用。

　　圖 1

　　2. 安裝面鉆模的使用

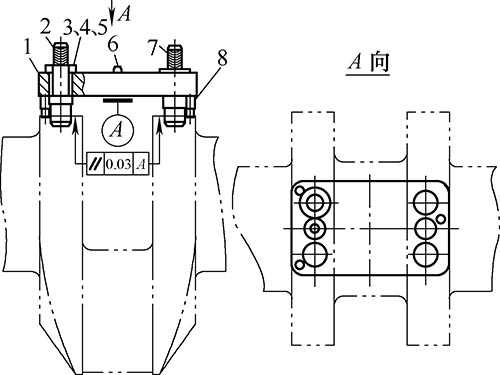

　　（1）安裝面鉆模結構分析。曲軸安裝面鉆模由鉆模板、定位插銷、鉆套、鉸套、攻螺紋套、吊環螺釘、菱形銷及定位銷等組成，安裝面鉆模的裝配如圖2所示。

　　圖 2

　　1.鉆模板 2.定位插銷 3.攻螺紋套4.鉸套 5.鉆套 6.吊環螺釘 7.菱形銷 8.定位銷

　　安裝面鉆模是一種蓋板式鉆模，蓋板式鉆模無夾具體，其定位元件和夾緊裝置直接安裝在鉆模板上，鉆模在工件上定位，其適合體積大而笨重的工件上孔的加工。在加工過程中將其固定在曲軸安裝面的定位基準面上，安裝面鉆模通過定位銷和菱形銷固定不動，用來加工過安裝面上同一平面上的孔系。安裝面鉆模結構簡單、制造方便、定位精度高且輕便，易清除切屑，在加工中能保證孔的加工精度。

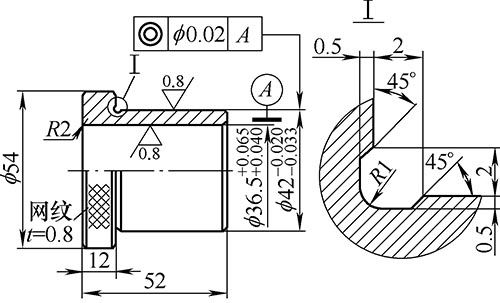

　?。?）鉆模輔具的使用。安裝面鉆模在制作時根據要加工孔的大小制作了相應配套的鉆套、鉸套、攻螺紋套及菱形銷等輔具，解決安裝面孔加工中的難題。針對曲軸安裝面M33×3—6H螺紋孔的加工，配置了相應大小的鉆套（見圖3）。

　　圖 3

　　安裝面孔加工過程中使用安裝面鉆模，采用六點定位原理，將定位銷插入已經在車銑中心上加工出的兩個銷孔中，其中菱形銷的方向必須安裝正確，防止鉆模竄動。在鉆孔過程中，鉆頭容易擺動走偏，導致加工出的孔是傾斜的，為此設計了鉆模和鉆套相互配合，通過鉆套和鉆頭的間隙配合，引導鉆頭直線進入進行鉆孔。試切削后保證了孔的中心線與安裝面垂直度在0.002mm內，滿足圖樣尺寸要求。

　　經過不斷對安裝面鉆模、鉆套的改進，使其與鉆頭的相互配合更加穩定，加工出孔的穩定性好，而且避免了加工過程中切屑飛濺的現象，使加工過程安全可靠。

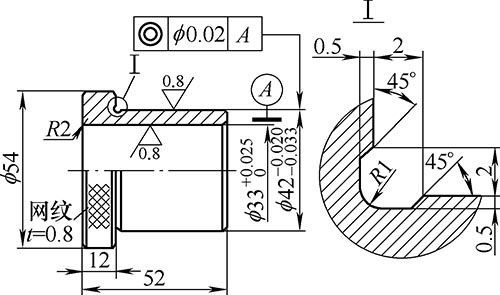

　　在鉸孔過程中，為了保證鉸孔的加工精度，也制作了鉸套（見圖4）。在鉸孔過程經常出現孔徑超差、內孔不圓、鉸孔后孔的中心線不直、孔表面粗糙度值無法滿足要求等現象，通過改變鉸刀的大小、鉸孔的余量、鉸刀的轉速和進給速度等多種方法都無法避免此問題的產生，為此設計了安裝面鉆模并配套設計了φ33+0.025 +0mm鉸套和φ32.9mm的鉸刀間隙配合。經過多個孔的試切削加工，孔的精度都相當高，而且鉸孔余量也減少了，提高了加工效率。

　　圖 4

　　攻螺紋一直以來都是加工中最困難的一類工序。攻螺紋時，絲錐幾乎是被埋在工件中進行切削的，絲錐沿著螺紋與工件接觸面積大，加工后螺紋孔容易出現爛牙、通規通不過以及止規止不住等問題。除此之外，鉆床主軸為柔性，在攻螺紋過程中主軸隨意擺動，尤其是絲錐剛切入時，擺動現象最為嚴重，攻出的螺紋無法達到要求，采取多種措施都無法避免問題的再發生。經過設計鉆模和攻螺紋套，攻螺紋過程中出現的問題都基本解決了。攻螺紋套具體結構尺寸如圖5所示。

　　圖 5

　　設計的攻螺紋套和絲錐相互配合攻螺紋，減小了絲錐在攻螺紋時的晃動，提高了絲錐與鉆床主軸的同軸度，解決了攻螺紋時絲錐的任意擺動問題，保證了加工出的螺紋中心線與安裝面的垂直度，避免了爛牙、通規通不過及止規止不住等問題的再發生，而且解決了安裝面孔加工過程中后續加工對已加工表面安裝面的損傷。

　　3. 結語

　　通過使用安裝面鉆模配相應的輔具加工安裝面孔，解決了安裝面鉆孔、鉸孔和攻螺紋過程中遇到的問題。這是解決孔加工問題的方式中較為簡單的一種，值得推廣。
