機床上常見的拖鏈具有哪些性能和用途？

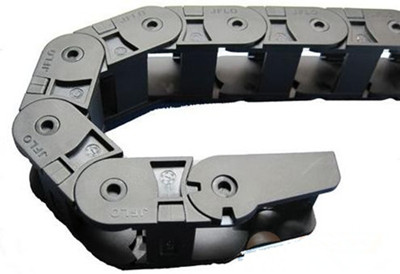

　　二、塑料拖鏈介紹

　　結構

　　1、拖鏈外形似坦克鏈，由眾多的單元鏈接組成，鏈接之間轉動自如。

　　2、相同系列的拖鏈的內高、外高、節距相同，拖鏈內寬、彎曲半徑R可有不同的選擇。

　　3、單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管、水管等放入拖鏈。

　　4、另可提供分隔片，將鏈內空間按需要分隔開。

　　特點

　　1、材料：增強尼龍，具有較高的壓力和抗拉負荷，良好的韌性、高彈性和耐磨性，阻燃，高低溫時性能穩定，可以使用在室外。

　　2、抗耐性：耐油、耐鹽，并有一定的耐酸、耐堿能力。

　　3、運行速度和加速度（具體速度、加速度視運行情況而定）。

　　4、運行壽命長。

　　用途

　　1、適合于使用在往復運動的場合，能夠對內置的電纜、油管、氣管、水管等起到牽引和保護的作用。

　　2、拖鏈的每一節都能打開，便于安裝和維修。運動時噪音低、耐磨，可高速運動。

　　3、拖鏈已被廣泛應用于數控機床、電子設備、消防機械設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、超重運輸設備、自動化倉庫等。

　　拖鏈選用原則：

　　1、根據支撐板最大孔徑Dma來確定鏈板高度hg和拖鏈型號。

　　2、支撐板內腔孔徑D1=d＋約等于0.1d（取整數）。其中d=電線、電纜、液、氣軟管的外徑。

　　3、根據拖鏈功能要求來確定支撐板型式的拖鏈的彎曲半徑：

　?。?）當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時，可選用分開式類型支撐板；

　　（2）當拖鏈需承載較大管、纜負荷時，應選用高強度支撐板型-整塊式；

　　（3）安裝管纜的規格品種較多時，可選用框架式支撐板。

　　4、機床拖鏈使用場合受限制條件、或受環境影響，需采用鋼帶防護支撐板時。

　　5、根據安裝管纜的數量來決定支撐板寬度b1,從而得知拖鏈寬度B。

　　卡盤

　　從卡盤爪數上可以分為：兩爪卡盤、三爪卡盤、四爪卡盤、六爪卡盤和特殊卡盤。從使用動力上可以分為：手動卡盤、氣動卡盤、液壓卡盤、電卡盤、動卡盤和機械卡盤。從結構上可以分為：中空卡盤和中實卡盤。

　　三爪，用伏打扳手旋轉錐齒輪，錐齒輪帶動平面矩形螺紋，然后帶動三爪向心運動，因為平卡盤面矩形螺紋的螺距相等，所以三爪運動距離相等，有自動定心的作用。三爪卡盤是由一個大錐齒輪，三個小錐齒輪，三個卡爪組成。三個小錐齒輪和大錐齒輪嚙合，大錐齒輪的背面有平面螺紋結構，三個卡爪等分安裝在平面螺紋上。當用扳手扳動小錐齒輪時，大錐齒輪便轉動，它背面的平面螺紋就使三個卡爪同時向中心靠近或退出。

　　四爪，是用四個絲杠分別帶動四爪，因此常見的四爪卡盤沒有自動定心的作用。但可以通過調整四爪位置，裝夾各種矩形的、不規則的工件。

　　軟爪，在車削批量較大的工件時，為了提高工件在加工時的定位精度和節約工件安裝時的輔助時間，可利用軟爪卡盤。

　　為了根據實際需要隨時改變爪面圓弧直徑與形狀，把三爪卡盤淬火的卡爪，改換為低碳鋼、銅或鋁合金卡爪。如卡盤爪是兩體的，可把爪部換成軟金屬；如卡爪是一體的，可在卡爪上固定一個軟金屬塊。軟爪卡盤的卡爪加工后，可以提高工件的定位精度，如是新三爪卡盤，工件安裝后的定位精度小于0.01mm。如三爪卡盤的平面螺紋磨損較嚴重，精度較差，換上軟爪輕加工后，工件安裝后的定位精度仍能保持在0.05mm以內。軟爪卡盤裝夾已加工表面或軟金屬，不易夾傷表面。

　　對于薄壁工件，可用扇形爪，增大與工件接觸面積而減小工件變形。軟爪卡盤適用于已加工表面作為定位精基準，在大批量生產時進行工件的半精車與精車。軟爪卡盤正確的調整與車削，是保證軟爪卡盤精度的首要條件。

　　軟爪的底面和定位臺，應與卡爪底座滑配和正確地定位。軟爪用于裝夾工件的部分比硬爪加長(10——15)mm，以備多次車削，并要對號裝配；車削軟爪的直徑最好與被裝夾工件直徑一致，或大或小，都不能保證裝夾精度。

　　一般卡爪車削直徑比工件直徑大0.2mm左右，也即是被卡的工件直徑，要控制在一定公差范圍內；車削軟爪時，為了消除間隙，必須在卡爪內或卡爪外安裝一適當直徑的圓柱或圓環，它們在軟爪安裝的位置，應和工件夾緊的方向一致，否則不能保證工件定位精度。當工件為夾緊時，圓柱應夾緊在卡盤爪里面進行車軟爪爪面，當工件為漲緊時，圓環應安裝在卡盤爪外面，車削軟爪外面。

　　電動，一種電動卡盤裝置，涉及廣泛應用于機械領域的一類夾持工件的通用夾具。由電動卡盤裝置夾持功能單元，電動卡盤裝置動力功能單元，電磁摩擦離合器組件，卡盤體外殼及電磁制動器組件等組成。當電磁制動器組件通電時，電動卡盤裝置夾持功能單元與床頭箱聯接為一體且不旋轉；電磁摩擦離合器組件通電，電動卡盤裝置動力功能單元把旋轉運動傳遞給卡爪夾緊或松開工件。加工過程中，僅電動卡盤裝置夾持功能單元隨主軸旋轉，而電動卡盤裝置動力功能單元不隨主軸旋轉。

　　刀庫

　　1、刀庫的功能

　　在自動換刀裝置中，刀庫是最主要的部件之一。刀庫是用來貯存加工刀具及輔助工具的地方。其容量、布局以及具體結構，對數控機床的設計都有很大影響。

　　2、刀庫的形式

　　根據刀庫的容量和取刀的方式，可以將刀庫設計成各種形式。常見的形式有如下幾種。

　?。?）直線刀庫

　　刀具在刀庫中是直線排列，如圖a所示。其結構簡單，刀庫容量小，一般可容納8——12把刀具，故較少使用。此形式多見于自動換刀數控車床，在數控鉆床上也采用過此形式。

　?。?）圓盤刀具

　　此形式存刀具少則6——8把，多則50——60把，其中有多種形式。

　　1）如圖b所示的刀庫中，刀具徑向布局，占有較大空間，刀庫位置受限制，一般置于機床立柱上端，其換刀時間較短，使整個換刀裝置較簡單。

　　2）如圖c所示的刀庫中，刀具軸向布局，常置于主軸側面。刀庫軸心線可垂直放置，也可以水平放置，此種形式使用較多。
