簡析CBN刀具的結構形式和加工優勢

　　隨著機械制造業的高速發展，越來越多的難加工材料和超硬材料廣泛應用，隨之機械加工刀具也面臨嚴峻的考驗，研發各種耐磨性好，熱穩定性強，抗沖擊性優良的超硬切削刀具是必然趨勢。高效加工、硬加工、干式加工、超精密加工和新型難加工材料加工是刀具行業的方向發展，CBN刀具作為目前加工高硬度難加工的黑色金屬材料最具優勢的刀具材料，是未來實現精密和超精密加工的必備刀具。

　　目前，CBN刀具在汽車、航空航天以及醫療設備等工業領域的許多機械加工中具有較強的競爭性。在剛性較好的機床上安裝CBN刀具，可充分發揮CBN刀具的性能，同時在各種機械加工應用中，CBN刀具為生產廠家提供了更大的切削刀具的選擇空間，使他們在節約成本、提高生產率時有了更有利的機會。

　　一、CBN刀具的結構形式分類

　　1、整體式CBN刀具

　　整體式CBN刀具具有良好的耐磨性和抗沖擊特性，加工含鐵素體少于10%的鑄鐵材料尤為突出。即可大余量粗加工，也可精加工，很大程度的提高了加工效率和降低加工成本，隨著越來越多的高硬度鑄件的產生，受到更多客戶的青睞，未來市場占有率也會有很大的突波。

　　2、復合式CBN刀具

　　復合式CBN刀具是選擇較好的硬質合金基體，材刀片的刃口部位焊接上CBN材料，其耐磨性較好，主要用于硬度HRC45以上余量小的精加工工序，可獲得很好的光潔度和尺寸精度。

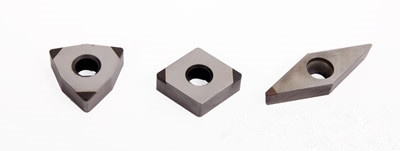

　　3、鑲嵌式CBN刀具

　　所謂的鑲嵌式CBN刀具是有一個完整的頂面，燒結在一個硬質合金基底上，只在刀具的一邊提供多切削刃，這種刀具較復合式刀具便宜一些，可做成多刃口的，很大程度上降低了加工成本，但主要用于精加工工序，單邊吃刀深度控制在0.3mm以內為好，可實現高速車削，,光潔度可達Ra0.8-0.4。

　　二、CBN刀具的加工特點：

　　1、適合加工高硬度材料

　　由于CBN刀具本身硬度僅次于金剛石，故和金剛石刀具統稱為超硬刀具，其CBN刀具主要適合加工高硬度黑色金屬材料，被加工工件的硬度一般控制在HRC45以上，如華菱超硬研發的一款BN-K1牌號的CBN刀具，可加工HRC79的高硬度工件。如硬度低于HRC45，加工效果并不理想。

　　2、可大余量粗加工

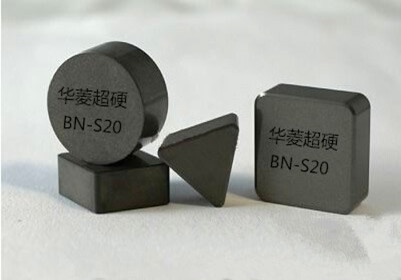

　　整體式CBN刀具可實現大余量粗加工，如華菱超硬研制的整體式CBN刀具BN-S20牌號，吃刀深度可達到8mm，可吃滿整個刀片，生產效率得到成倍的提高。

　　3、高速切削

　　CBN刀具由于其本身良好的性能，可完全實現高速切削，而且可以和數控機床完美結合，高效切削工件大大提高了生產效率。

　　如華菱超硬CBN刀具精加工的切削速度，在不考慮機床的剛性和裝夾方式的基礎上，切削速度最高可達到1500m/min?；诣F可實現高速切削，并獲得很好的光潔度和尺寸精度。

　　4、干式加工

　　CBN刀具由于其較高的熱紅硬性，如果加冷卻液，由于溫度驟降易發生刀刃崩裂，所以CBN刀具加工工件時一般采用干式切削，尤其是在斷續切削的情況下，干式車削不僅環保而且節省了一定的成本。

　　三、總結

　　CBN刀具作為目前加工黑色金屬最理想的刀具材料，未來隨著高硬度難加工材料的應用逐漸廣泛，CBN刀具的市場占有率也會逐步增大，未來將會成為硬材料加工行業的中流砥柱。
