芯芯向榮or芯芯向戎中國晶圓制造業發展情況解讀

　　2017年注定中國半導體制造業不會平靜。新年伊始，晶圓產線新建、擴產計劃的消息紛至沓來。

　　2月6日SK海力士宣布投資36億美元在江蘇無錫啟動第二工廠計劃;2月10日格芯宣布投資百億美元在成都建設12寸產線;2月12日紫光宣布在南京建設半導體產業基地，總投資300億美元;三星宣布西安二期擴產計劃。連同2016年開工建設的長江存儲、臺積電南京、華力微二期、晉江晉華集成、中芯國際北京B3、中芯國際上海、中芯國際深圳等眾多12寸產線;在新建擴產計劃宣布的同時，廈門聯芯12寸于2016年11月試產后，今年將加速量產，合肥晶合12寸也將于2017年6月投產，淮安德科碼12寸也將于2017年8月投產。

　　中國晶圓制造一派“芯芯向榮”的局面。下面筆者將為您分析國內晶圓制造的情況，到底是“芯芯向榮”還是“芯芯向戎”。

　　一、中國半導體制造業現狀

　　隨著國家集成電路產業投資基金(以下簡稱“大基金”)的建立和社會資本加大對半導體產業的投資，我國半導體產業迎來了新一輪的調整發展，芯片設計和半導體制造業所占比重逐年上升，半導體制造業產值首次超過1000億元大關。根據中國半導體行業協會統計，2016年中國大陸半導體制造業營收1126.9億元，同比增長25.1%，原因是國內芯片生產線滿產以及擴產的帶動。2012-2016年中國半導體制造業中，每年的增長幅度都在23%以上(見圖1)。

　　圖1：中國2012-2016年半導體制造業情況

　　由圖2可以看出，2015年中國半導體制造業前十大的營收總和是633.2億元，占半導體制造業總營收的70%多。

　　其中內外資公司各占一半，五家外資公司的營收是355.50億元，五家內資公司的營收是277.7億元。

　　其中五家IDM公司合計總營收是363.6億元，三星、SK海力士和英特爾都是大型IDM外資在中國開辦的生產廠，2015年三家總營收293.8億元，占前十大的近一半，占中國晶圓制造業總營收的三分之一。華潤微電子和西安微電子所都是國內的IDM企業，這兩家的營收中包括封測業收入，合計營收69.8億元。

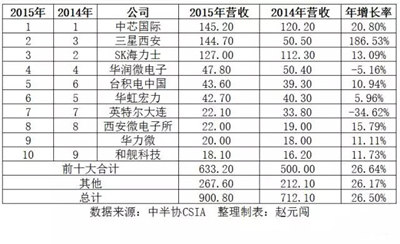

　　圖2：中國晶圓制造業前十大情況

　　由圖2可知，五家純代工公司合計總營收269.6億元，臺積電以及和艦科技是外資企業，兩家合計61.7億元，內資代工公司中芯國際、華虹宏力和華力微三家合計營收只有207.9億元。

　　三星、SK海力士、英特爾三家共計4條12寸產線都是按母公司合約進行生產內存芯片和芯片組芯片，合計產能為330K，占有總體12寸產能的62%以上;而8寸中，德州儀器和中車時代的6萬片8寸產能都是按母公司合約進行生產，這些都不對外提供代工服務。

　　二、中國半導體制造產能分析

　　根據筆者統計，詳見圖3，中國現有量產的12寸制造線11條，12寸設計產能累計為540K;現有量產的8寸晶圓制造線18條，8寸產能累計為671K。以此計算，中國半導體制造產能高達840K約當12寸產能。

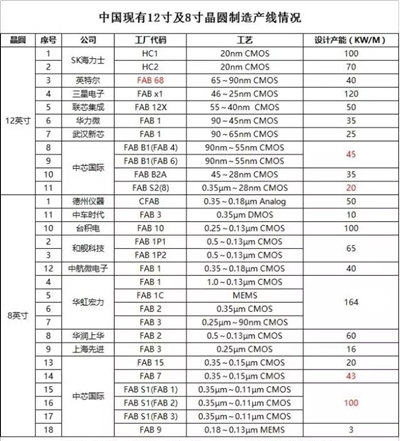

　　圖3：中國現有12寸及8寸晶圓制造產線情況(不包含獨立的MEMS產線)

　　三、中國晶圓代工業現狀

　　2016年底中國晶圓代工設計產能包括12寸210K，8寸產能611K，總體合計482K約當12寸產能。

　　2016中國本土晶圓代工業者中芯國際、華力微、武漢新芯的12寸設計產能合計為160K。然實際產量是134K。8寸設計產能合計為446K，然實際產量是430K;中國內資代工產能合計350K。

　　但是我們要注意到，雖然，我國晶圓代工產能有350K，但是先進產能與海外還有有相當?shù)牟罹唷?br />
　　2016年中芯國際的65納米以下工藝營收占總營收44.6%;28nm Poly工藝已經穩定量產，產能爬坡迅速，第4季28nm工藝營收占到公司總營收的3.5%，全年28nm工藝營收占到公司總營收的1.6%，預計2017年將有可能達到7-9%。在28nm取得突破的同時，14nm還在緊張研發中?？蛻糁饕歉咄ü荆饕に囀?8nm Poly。28nm HKMG工藝2016年底流片成功。

　　四、中國IC設計業能支撐中國晶圓代工制造業嗎?

　　中國整機系統公司崛起迅速，“本土化戰略開始突顯。從2011年開始，受益于下游整機市場的興起，本土的設計企業開始迅速崛起，增速遠大于全球設計公司的CAGR(年均復合增長率)。從表4可以看到，2011年中國IC設計業總營收為526.40億元，到2016年為1644.30億元，2016年是2011年的3倍多，CAGR是20.91%，而全球設計業的CAGR僅為3%左右。

　　在中國設計公司快速增長的過程中，國內的晶圓代工公司自然享受成長紅利，我們看到從2011-2016年里，伴隨著設計企業的崛起，中芯國際、華力微、華虹宏力的營收也是成長迅速。2016年中芯國際和華虹宏力都交出了亮麗的成績單，這和中國的設計公司快速增長息息相關。

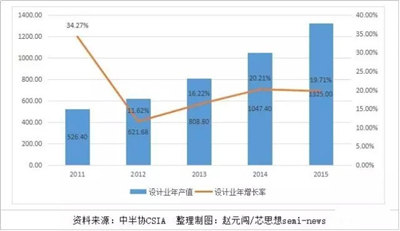

　　圖4：中國2011-2016年IC設計業發展情況

　　根據中芯國際和華虹宏力的報告，我們可以知道大約有一半的收入來自國內客戶。

　　中國IC設計業的產值是1644.3億元，假定一半在國內生產，假設芯片設計公司的毛利為40%，則晶圓制造業產值為588億元(約合92億美元)，如果每片12寸晶圓的價格為2500美元，需要的年產能是3660K片12寸晶圓，則每月是305K片12寸晶圓，如果以90%產能利用率計算，則每月產能為340K片12寸晶圓產能。(臺積電是3070美元每片12寸晶圓價格，由于2016年臺積電的工藝中28/20/16nm營收占總營收的33%，20/16nm的工藝價格相對更高，所以我們?nèi)∶科?2寸晶圓的價格為2500美元)。

　　如此看來，國內目前晶圓代工產能不足以支持中國IC設計業的發展。

　　五、中國需要多少晶圓產能

　　2016年，預估中國本地市場消耗1000億美元半導體產品，由于CPU、內存芯片、高速高精度AD/DA芯片、高端FPGA芯片和大功率IGBT器件為主要的功率器件為重中之重，約占消耗額的4成，這一部分目前國內沒有能力生產。國內設計的集成電路至少有一半是在國內消耗，這大約占一成。

　　假定消耗額中剩余的500億美元都在國內生產，假設芯片設計公司的毛利為40%，則晶圓制造業產值為358億美元，如果每個12寸晶圓的價格為2500美元，需要的年產能是14320K個12寸晶圓，則每月是1190K個12寸晶圓，如果以90%產能利用率計算，則每月產能為1320K的12寸晶圓產能。缺口大約是每月1000K的12寸晶圓產能。

　　當然每月1000K的12寸晶圓產能是理論上的缺口，實際上缺口是沒有這么多的，因?yàn)閲鴥?nèi)還有100多條6寸以下的晶圓產線，估算實際缺口約800K每月約當12寸晶圓產能。假定新建12寸產線月產能達到50K，則還需要建設16條月產50K的12寸產線。

　　據筆者統計在建和擬建的12寸產線產線情況(見表5和表6)，從表5來看，中國目前在建的12寸產線有11條，將每月貢獻580K的12寸產能(包括存儲器產能240K/月)。從表6來看，中國目前擬建的12寸產線有10條，將每月貢獻500K的12寸產能。如果所有在建和擬建的12寸產線的產能都如期開出，則2020年中國將新增每月12寸晶圓1000K。

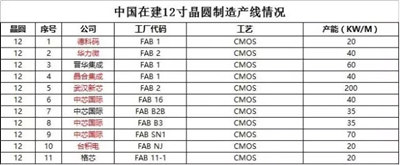

　　圖5：中國在建12寸晶圓制造產線情況

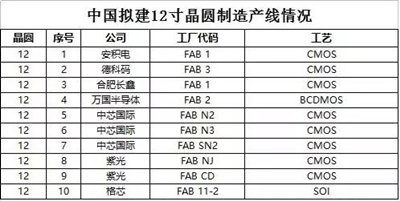

　　圖6：中國擬建12寸晶圓制造產線情況

　　六、“兩頭在外”的困境如何破局

　　中國晶圓代工產能缺口不僅僅只是建設幾個FAB就可以彌補的。而且建設FAB也不是肯堆錢就行，即使FAB廠房建好，設備在哪里?運營團隊在哪里?客戶在哪里?

　　01專項總體專家組組長多個場合表示，國家為什么要頒布推進綱要?首先是滿足國家的戰略需求。國家戰略發展中所依靠的一些核心的芯片，我們基本上都依賴國外。其次，解決產業發展“兩頭在外”的現象。也就是說，我們的設計企業，加工在外;制造企業，設計在外。

　　那么問題來了?核心的芯片就是CPU、內存芯片、高速高精度AD/DA芯片、高端FPGA芯片和IGBT等。這些不是簡單建幾個FAB就可以生產，這些都需要更先進的工藝技術。

　　為了破局“兩頭在外”的困境，我們必須有更先進的工藝來支撐。

　　目前中芯國際和華力微的28nm工藝都于2015年下半年成功試產，還處在小規模量產階段，還只是28nm Poly。而28nm HKMG僅僅只是試制成功，離量產應該還有一段路要走。

　　中芯國際12寸晶圓代工工藝主要是65/55nm、45/40nm兩大工藝節點，合計占公司總營收43%，公司CEO邱慈云表示28nm的營收在2017年將占公司總營收的7-9%。

　　中芯國際將跳過20nm制程，直接進入14nm FinFET工藝制程，這將對中芯國際是一個巨大的考驗。FinFET和Bulk CMOS工藝是完全不同的，Bulk CMOS是平面工藝，F(xiàn)inFET是立體工藝。

　　華力微在攻關28nm、14nm工藝的同時，也在評估FD-SOI技術，希望憑借其低成本優勢和FinFET技術展開競爭。

　　其時在SOI方面國內已經進行了布局。材料方面，2015年上海新傲科技已開始生產SOI工藝的200毫米晶圓，引入的是法國Soitec公司獨有的Smart Cut技術。

　　有工藝專家表示，雖然SOI工藝錯過成為主流技術的機會，無法與FinFET爭奪主流地位，也不會取代FinFET。但可以進行差異化競爭，不和FinFET拼性能，但可以在合適的領域拼性價比，比如RF、嵌入式MARM、低功耗。

　　所以華力微未來上馬FD-SOI工藝技術，不失為一條捷徑。

　　七、小結

　　1、中國是需要建FAB，但是我們的設備材料產業要跟上，我們不能依靠美歐日的設備材料公司提供，一旦有情況發生，將出現巧婦難為無米之炊。讓人欣慰的是，在02重大專項支持下，我國的設備材料產業取得了喜人的進步，刻蝕機、氧化機、薄膜、光刻、離子注入等設備成功替代國外廠商同類產品，進入中芯國際。同時隨著國產設備大量投入使用，將使得我國芯片制造的設備采購成本降低。

　　2、在12寸及尖端先進工藝方面，國家必須砸入重金進行持續支持，F(xiàn)inFET和SOI同時攻關，緊跟國際先進技術，不要妄想彎道超車，彎道超車稍有不慎就會車毀人亡。我們只要跟住對手，不要再次拉大差距，迫使對手忙中出錯，直線超車又快又安全。

　　3、加大人才培養力度。除了在大學進行培養外，還應該在中芯國際、華力微、華虹宏力等公司加大梯隊人才培養，要讓中芯國際、華力微、華虹宏力成為我國晶圓制造業的黃埔軍校。只要黃埔軍校真正發揮作用，中國的晶圓制造的運營團隊就不再需要花費3倍高價去臺灣、美國等地區挖人了。

　　4、中央政府對晶圓制造要有合理的布局，同時對地方政府的不規范行為應該進行遏制。地方政府不能給予外資晶圓制造以超國民待遇，以免與內資企業造成不公平競爭環境。
