三維地震勘探技術

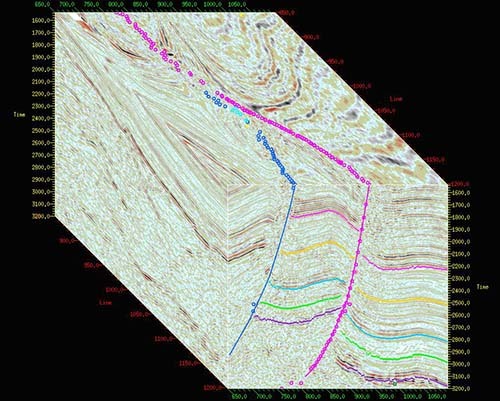

　　三維數據體形成三維可視圖

　　三維立體層面可視圖

　　三維勘探地震技術是在二維地震勘探技術的基礎上發展起來的，是當前地球物理勘探中最重要的方法之一。三維地震勘探技術是一項集地質學、物理學、數學、計算機學等于一體的綜合性應用技術，其目的是使地下目標的圖像更加清晰，位置更加可靠，形態更加真實，細節更加突出，可大大提高對地下目標體的認識和勘探的成功率。

　　該技術在20世紀70年代開始用于石油勘探領域。由于其成本較高，尚不可能大面積鋪開，現階段主要用于預探獲得油氣發現的地質體及地質評價較高的地下目標，如構造、不整合面、砂體、生物礁、潛山等；也可用于油氣田的擴邊、挖潛、增效方面。近年來，三維地震勘探技術也開始在煤田勘探中使用。

　　獨具優勢

　　與重、磁、電、化及二維地震勘探相比，三維地震勘探有著無與倫比的優越性。 三維地震與二維地震雖然勘探原理相似，但采集方法卻有很大差別：二維地震一般是單線采集，有時也采用雙線采集，測線密度最高為1千米×1千米；三維地震是面線采集，測線密度可達12.5米×12.5米，地下多種信息均隱含在數據體內。三維地震勘探獲得信息量豐富，地震剖面分辨率高，地下勘探目標（如埋深、范圍、厚度、頂?shù)捉缑?、延展趨勢等）及地下的古河流、古湖泊、古潛山、古地形地貌、斷層等等均可直接或間接反映出來。近年來，地質勘探人員利用高品質的三維地震資料找油找氣，獲得了重大突破，如我國近期發現的渤海灣南堡油田、四川普光氣田、塔里木盆地塔中Ⅰ號氣田、柴達木盆地英東油田等，均與高精度的三維地震勘探技術密不可分。

　　基本原理

　　三維地震勘探方法是在地面上按照設計要求布置條測線（兩組測線相互垂直），沿測線進行地震勘探施工，依靠震源（井炮或可控震源），采用面線接受方式采集地下地層（地質體）反射回地面的地震波信息，經過計算機處理后得到三維數據體。之后，地質工作者可根據工作需要提取地質信息，獲得相關平面圖、剖面圖、三維可視圖、構造圖、斷裂分布圖、沉積相圖等。平面上可以層層下切，得到不同深度的平面構造圖，縱向上可以任意方向切片，獲得不同方向的剖面圖，通過相干切片可以清楚地反映斷裂分布圖，由此發現可能儲有油氣的構造或圈閉，則可確定其為油氣鉆探井位。

　　工作流程

　　三維地震勘探主要由野外地震數據資料采集、室內地震數據處理、地震資料解釋三大步驟組成，這是一項系統工程。實際上它們既相互獨立，又相互影響，既相互制約，又相互依賴。為了獲得高質量的勘探目標圖件，現在大力提倡采集、處理、解釋一體化，其中采集是基礎、是關鍵，采集質量不過關，會極大地影響處理效果，進而影響解釋結果的可靠性。

　　1.野外地震數據采集：包括測量、鉆孔掩埋炸藥(在使用炸藥震源時)、埋檢波器、布置電纜線至儀器車等幾道工序。測量的任務是定好測線、爆炸點和接收點的位置。鉆孔的任務是準備好填埋炸藥的淺井，將炸藥放入井中并填埋，使爆炸后產生的能量形成地震波。地震波遇巖層界面反射回來時，被檢波器接收并傳到儀器車，并由儀器車將信號記錄下來，這就獲得了人工地震產生的用以研究地下的電子信息記錄。

　　2.室內地震數據處理：就是把采集到的地震信息數據輸入專用電子計算機，按不同要求，用一系列功能不同的程序進行處理運算，把數據進行歸類編排，突出有效波信號，壓抑或除去無效和干擾信號，最后把經過各種處理的數據進行疊加和偏移，得到三維數據體，進而獲得地震平面、剖面及其它相關圖件。

　　3.地震資料解釋：是把經過處理的地震信息變成地質成果的過程，包括運用波動理論和地質知識，綜合地質、鉆井、測井等各項資料，發現構造或圈閉，并對構造、圈閉、地層、巖性做出解釋，必要時做烴類檢測，在此基礎上進行綜合解釋及綜合研究，繪制出有關成果圖件，對工作區域做出含油氣評價，提出鉆探部署意見等?！?
