煉油廠單塔汽提裝置含氨廢氣治理技術的研究

　　以獨山子石化公司煉油廠單塔汽提裝置氨水罐為研究對象，分析了氨水罐在運行過程中含氨廢氣產生的原因，并結合國內外含氨廢氣治理技術，以及裝置實際運行情況，利用污水處理廠的大體量環境，將氨水罐內氣相引入污水處理生物除臭系統進行處理，實現了治理含氨廢氣的目的，取得很好的環保效益和社會效益，具有較好的推廣價值。

　　隨著我國工業化、城鎮化的深入推進，能源資源消耗量持續增加，導致大氣污染防治壓力繼續擴大。PM2.5成因表明，一次和二次污染源幾乎覆蓋了煉化行業的全部主要大氣污染源，主要污染物包括SO2、煙粉塵、NOX、NH3和VOCS。PM2.5污染防控要求企業采取多污染物協同防控措施，促使企業全面提升大氣污染防治水平，特別是對行業特征污染物無組織排放的控制。再連同污染物排放達標升級、污染物減排約束性要求、相關規劃計劃要求，將對石油石化行業產生全面而深遠的影響。含氨廢氣不僅是一項重要的惡臭污染物，還是大氣細微顆粒物的重要前體物，已經受到社會各企業的高度關注。中國石油獨山子石化公司煉油廠高度重視對廠區惡臭源的治理，不斷投入環保設施來降低各類污染物排放量，從而有效改善周邊大氣環境質量。

　　1氨水罐概況及含氨廢氣產生原因分析

　　1.1氨水罐概況

　　獨山子石化公司煉油廠50萬噸/年酸性水汽提裝置主要承擔煉油老區各裝置排放酸性水的集中處理，采用單塔加壓側線抽出工藝，分為預處理單元、汽提單元、氨精制單元，主要產品為液氨，輸送至I催化脫硫脫硝裝置或外售。氨水罐是氨精制單元的重要設備，設計為100m3常壓拱頂罐，儲罐尺寸Φ5260×5876mm。

　　氨水罐主要作為裝置氨精制切液和液氨除油收儲罐，收儲介質含有高濃度硫銨鹽溶液、油和液氨。氨水罐正常操作介質為氨水和酸性水，罐頂氣相揮發組分主要為氨氣和硫化氫，經過水封后高點排入大氣。在實際運行過程中易出現氨氣和硫化氫氣體溢出，污染大氣環境的現象。該罐目前是裝置正常運行狀況下的主要惡臭源之一。

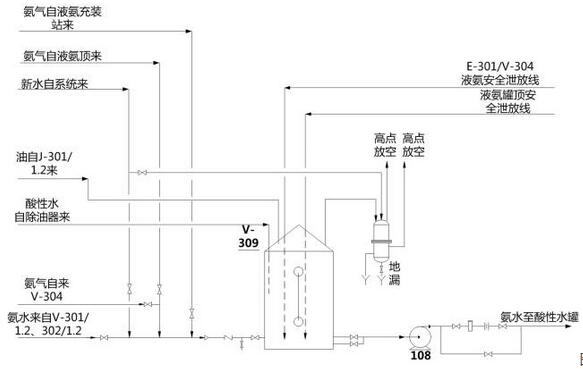

圖-1氨水罐工藝流程

　　1.2氨水罐含氨廢氣產生原因分析

　　從圖1可知，氨水罐產生含氨廢氣的來源主要有三個方面：①預處理單元的除油器系統利用酸性水進行反沖洗操作，導致酸性水進入氨水罐，而酸性水中氨氮濃度近三年平均在7756.41——10262.1mg/L（表1）；②氨精制單元進行的結晶切液、吸附切液、氨氣壓縮機除油、分油包除油、液氨儲罐除油切雜操作，以及收集異常狀態下氨系統安全閥起跳排放的氨介質，導致大量含氨介質進入氨水罐；③在成品液氨外售充裝的過程中產生的氨氣泄放至氨水罐內。綜合上述原因可以看出，氨水罐內氨水極易飽和，從而導致大量含氨廢氣溢出，污染周邊大氣環境。嚴重時溢出含氨廢氣NH3濃度高達50mg/m3，威脅員工生命安全。

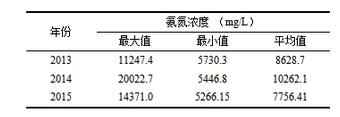

表1除油器出口酸性水氨氮濃度

　　2含氨廢氣治理方法及實施

　　2.1國內外含氨廢氣治理方法

　　當前，對含氨惡臭氣體進行治理的方法主要有吸附法、燃燒法、生物處理法以及氧化法等多種方法。吸附法可以吸附含氨尾氣中氨和硫化氫，同時可以再生利用，是一種有效的處理方法。其中氯化鈣復合吸附劑吸附法處理含氨尾氣具有吸附量高、選擇性好、穩定性好以及容易脫附等優點[1]。

　　撫順石油化工研究院（FRIPP）開發了“低溫餾分油吸收-堿液吸收”工藝，處理酸性水罐頂惡臭氣相，實現污染物的減排和治理。該方法主要利用催化裂化分餾塔或常壓塔的粗柴油，經過降溫后送入吸收塔，與酸性水罐區的排放氣進行逆流接觸，吸收油氣、NH3和H2S。

　　吸收塔頂氣進入二級堿液吸收，進一步去除H2S。該工藝NH3回收率可達60%——90%，H2S和有機硫化物回收率接近100%，總烴回收率可達95%，苯系物回收率90%——99%[2]。

　　洛陽分公司煉油污水處理裝置惡臭氣相主要為高濃度油氣，含有少量的H2S、CH4和NH3等。該公司采用了撫順石油化工研究院（FRIPP）開發的“脫硫及總烴濃度均化-催化燃燒”技術。廢氣先經過堿洗，脫除H2S和NH3；再進入裝有活性炭的吸附罐進行均化，最后進入催化燃燒單元進行處理。此催化燃燒工藝對H2S的去除率達100%，總烴的去除率達85%以上[3]。

　　生物法主要分為生物濾池法和生物滴率法，處理機理為惡臭氣體與生物表面水膜接觸并溶于水中；液相中的惡臭物質作為營養物質被微生物吸收；經過新陳代謝，惡臭物質被分解、利用和轉化。生物法可以處理成分復雜的惡臭氣體，總?cè)コ试?0%左右，不產生二次污染，運行成本低[4-5]。

　　2.2含氨廢氣治理方法的選擇

　　煉油廠第三聯合車間工業水30000Nm3/h生物除臭設施建于2011年，采用洗滌-生物濾床過濾聯合除臭工藝技術，主要用于處理來自水處理裝置2000m3隔油池、2500m3均質池、5000m3均質池污水中無序排放的惡臭氣體。裝置建設投用至今，除臭出口廢氣中的主要指標硫化氫、氨氣、甲硫醇、甲硫醚、二甲二硫醚、臭氣濃度均滿足《惡臭污染物排放標準》（GB14554-93）和《大氣污染物綜合排放標準》（GB16297-1996）的要求，運行效果較好。

　　30000Nm3/h生物除臭設施實際運行平均處理量為20000Nm3/h，存在較大的處理余量。結合裝置實際運行情況、可行性和經濟性，確定利用污水廠的大環境，將氨水罐含氨廢氣引入污水廠臭氣集氣系統，稀釋后進入30000Nm3/h生物除臭設施處理（圖2）。

　　2.3含氨廢氣治理方法的實施

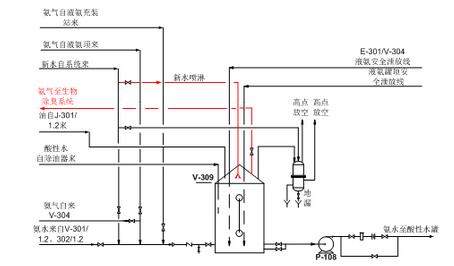

　　根據裝置實際運行情況，進行了如下改進措施：①更換預處理除油器系統濾芯，以提高除油效果，降低除油器系統反沖洗頻次；②、將兩級結晶罐原有石棉保溫拆除，更換新保溫，以提高裝置關鍵參數結晶罐溫度的控制效果；③、在液氨進成品液氨罐之前，增加液氨提純?cè)O(shè)施，以提高液氨質量，減少液氨罐除油切雜頻次。④、優化液氨充裝操作，將充裝時產生的氨氣由進入氨水罐改輸送至氨蒸發器，依次進入氨氣緩沖罐后，再進入氨氣壓縮機循環處理。⑤、將氨水罐頂原有呼吸閥拆除，罐頂增加抽出管線至污水處理系統2000m3隔油池入口（圖3），將罐內揮發溢出氣相引至臭氣集氣系統，進入除臭設施進行處理。⑥、考慮到氨水罐現有水封罐無正負壓功能，在氨水罐罐頂增加超壓、負壓壓力平衡設施，以滿足超壓負壓條件下氨水罐安全運行要求。⑦、氨水罐內增加混合分布器、新水噴淋設施，消減氨介質排放過程中罐體震動和溶解虹吸防凍問題，消除運行安全隱患。

　　3含氨廢氣治理效果分析

　　經過改造，主要取得了如下方面的效果：①、除油器系統更換濾芯后，除油器反沖洗頻次由每?jī)商煲淮谓档蜑槊恐芪逡淮?，有效降低了氨水罐?nèi)的氨氮和硫化物濃度；增加液氨提純?cè)O(shè)施后，成品液氨油含量降低，提高了液氨質量，減少了液氨儲罐向氨水罐切液除雜的頻次；更換新保溫后，兩級結晶罐切液至氨水罐頻次下降；充裝時產生的氨氣由進入氨水罐改輸送至氨蒸發器，再進入氨氣壓縮機循環處理，進一步降低了氨水罐氨負荷。這一系列的工藝優化，大大減少了氨水罐內含氨廢氣的濃度，為后續生物處理提供了保障。

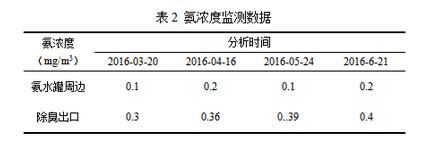

　　②、將氨水罐內氣相引入污水處理廠除臭系統進行處理后，從實際運行情況來看（表2），氨水罐周圍環境質量實現大幅提升，為員工的生命安全提供了保障，產生的環保效益和社會效益顯著。

　　4結語

　　隨著現代企業產能的不斷擴大，生產加工工藝越來越精細化和復雜化，必然導致污染物總量持續增加，而國家環保法規的要求越來越嚴格，要徹底根治含氨廢氣對大氣環境質量的影響，還需要采用新方法、新技術從源頭上進行治理，實現全過程減排。
