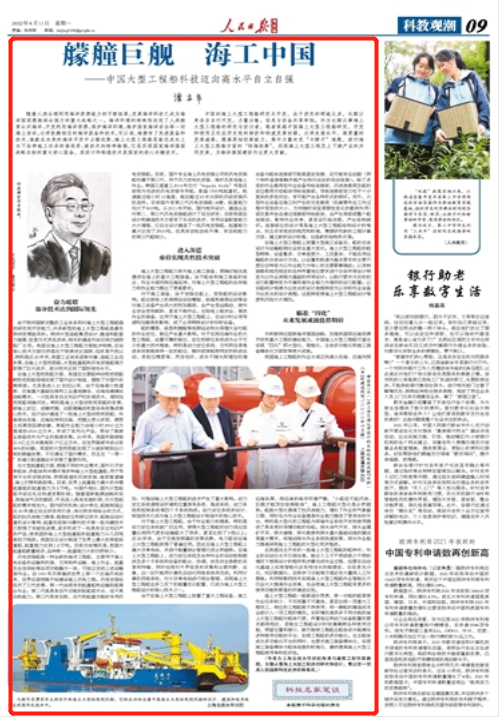

【版面頭條】艨艟巨艦 海工中國（科技名家筆談）

人民日?qǐng)?bào)報道 隨著人類合理利用海洋資源能力的不斷拓展，發展海洋科技已成為海洋國家提高綜合國力的重大戰略之一。海洋環境的特殊性決定了人類探索認識海洋、開發利用海洋資源、保護海洋環境、維護國家海洋安全等一切海上活動，必須依賴相應的海洋裝備和技術，可以說，誰擁有了先進裝備和技術，誰就在未來的海洋開發中占據優勢，海上大型工程船是能完成水上水下各種施工任務的高投資、高技術的特種船舶，它是實現國家海洋強國戰略目標的重大核心裝備，其設計和制造技術是國家的核心關鍵技術。

中國的海上大型工程船研究與開發，由于涉及的領域眾多，長期以來各自自行開發，力量分散，信息與設備共享率低。作為長期從事海上大型工程船的研究與設計者，筆者深感中國海上大型工程船研究、開發和使用正處在歷史性的轉折和快速發展時期，必須走高水平、高質量的發展道路，提高原始創新能力，集中力量攻克“卡脖子”難題，進行海上大型工程船方面的“陸海統籌”，實現海上大型工程及上下游產業的共同發展，為海洋強國建設作出更大貢獻。

奮力趕超

部分技術達到國際領先

由于歐洲國家完整的工業體系和對海上大型工程船強大的研究和開發能力，許多新型的海上大型工程船是最先在歐洲發展起來的。歐洲大型造船集團設計、建造和配套實力雄厚，經營方式靈活多樣，相關的建造市場目前仍被歐洲船廠主導。我國在海上大型工程船方面起步較晚，在設備核心技術方面仍然落后于歐美發達國家，但改革開放以來，特別是近20年來，我國工業體系逐漸完善，造船工業迅速發展，在海上大型挖泥船、大型起重船和風電安裝船等方面取得了巨大進步，部分技術達到了國際領先水平。

在海上大型挖泥船方面，我國在主要船種絞吸挖泥船和耙吸挖泥船領域?qū)崿F(xiàn)了國內設計制造，擺脫了對國外的依賴局面。尤其是進入21世紀以來，由于沿海港口航道疏浚、近海重大基礎設施和工業基地建設、遠海島礁建設等戰略需求，一大批具有自主知識產權的高技術、高附加值挖泥船相繼問世。特別是海上大型絞吸挖泥船的發展，突破海上定位、巖礁挖掘、遠距離輸送和復雜系統集成等核心技術，自行設計建造了一批海上大型絞吸挖泥船，作業海域由沿海、近海延伸到遠海，挖掘土質從淤泥、硬質沙土拓展到堅硬巖礁，單船作業能力由每小時2500立方米提高到6500立方米，形成了系列化產品，帶動了疏浚行業裝備技術與產業的高速發展。20年來，我國年疏浚能力從3億立方米提高到17億立方米，在世界疏浚市場占有約40%的份額。我國的大型挖泥船實現了從被封鎖到出口管制的跨越發展，不僅滿足了國內需求，而且在“一帶一路”的港口航道建設中發揮了重要作用。

在大型起重船方面，根據不同的作業需求，國外已開發出單船體、多船體和半潛式等多種海上大型起重船，用于導管架平臺的安裝拆除、橋梁隧道的吊放安裝、海底管道鋪設、海上打撈和救助等。目前，世界上起重能力最大的半潛式起重船的起重能力為2萬噸。與國外相比，國內大型起重船市場正處在快速發展階段。隨著國家能源戰略的實施，深海油氣田的勘探、開采進入具體實施階段，對大型起重船的需求相當大。國內研究機構、設計單位、船舶制造企業近20年通過自主研發和引進、消化吸收相結合的方式，在船的抗風浪能力提高、船舶定位和移位技術、船舶運動對起重機設計影響、起重機控制與操作技術等一些關鍵技術上已取得了突破性進展，逐步形成了一批具有自主知識產權的產品，使我國的海上大型起重船的起重能力從幾百?lài)嵦岣叩饺f(wàn)噸級。我國自主設計制造了世界上最大的單船體起重船，起重能力達到1.2萬噸。目前總體情況是，我國大型起重船數量較多，品種單一，起重能力大的仍然較少。

風電安裝船是一種全新的海洋工程船，主要用于海上風電設備的運輸和吊裝，它將構件運輸、海上作業、起重以及生活供給等各項功能融為一體，可獨立完成上述運輸安裝作業。自1991年丹麥建成世界上第一個近海風電場以來，世界各國相繼開始建設海上風電工程。風電安裝設備經歷了三代發展：第一代由現有的起重船和運輸駁船等聯合作業；第二代是具有自升功能的駁船或平臺，但不具有自航能力；第三代具有自航、自升和起重功能的專用風電安裝船。目前，國外專業海上風電安裝公司的風電安裝船均屬于第三代，用于風力發電機安裝、維護及其他海上作業。韓國三星重工2016年交付“seajacks scylla”號是目前較為先進的風電安裝專用船，配備1500噸起重機，航速超過每小時13海里，能在超過65米水深的風場安裝風機組件。目前國外有第三代風電安裝船14艘，起重能力均大于800噸。從2011年開始，國內相關設計、建造企業對第二、第三代風電安裝船進行了自主研發，目前我國在設計和建造技術方面有了長足的進步，專用設備配套能力大大增強，已自主設計建造了一批風電安裝船，起重能力最大達到了2500噸，但具有齒輪齒條升降、有自航能力的第三代船較少。

進入深藍

亟待實現共性技術突破

海上大型工程船又稱為海上施工裝備，更確切地說是漂浮在海上的重大工程裝備。由于船體和施工裝備的結合、作業水域向深遠海延伸，對海上大型工程船的生存能力和作業能力提出了更高要求。

對于施工裝備，由于安裝在船上，受到船的運動影響。船在波浪上的高頻運動如橫搖、縱搖和垂蕩運動等會對施工設備產生很大的附加載荷，會產生受迫振動，使作業安全受到威脅，甚至不能作業。在陸地上能安全、高效作業的裝備，應用于海上大型工程船上，在設計時必須考慮附加載荷的影響，成了必須特殊設計的非標設備。

船的橫蕩、縱蕩和艏搖等低頻運動和水深增大會對船的作業定位、就位產生重大影響。對于在深遠海作業的大型工程船，設置可靠的就位、定位和移位系統成為必不可少的重大技術措施，特別是動力定位系統，它利用自身推進系統就能保持一定的船位、艏向或使船按預定的軌跡運動，其控位精度高、靈活性好，成本不隨水深增加而增加，對推動海上大型工程船的進步產生了重大影響。動力定位系統通常由環境和位置參考系統、推進系統、動力系統和控制系統等四個子系統構成。動力定位系統的設計、制造技術已成為海上大型工程船設計制造中的核心技術。

對于海上大型工程船，由于作業能力的提高，特別是動力定位系統被廣泛應用，使得大型工程船的動力供應容量比相同尺度的運輸船大了很多，甚至達到了3倍以上。近20年來，由于交流變頻器的發展成熟，電力驅動在海上大型工程船獲得了普遍應用。因此在海上大型工程船上建大功率電站，并進行能量綜合管理已成必然趨勢。在海上大型工程船上，動力定位系統及各種作業的自動控制都涉及多個子系統和設備的配合、協調，涉及狀態參數的共享和傳輸，同時包括對外界信息的采集和必要判斷、運算，這一切只能用計算機自動化網絡系統來完成。利用計算機網絡系統，對大功率電站進行綜合管理，實現海上大型工程船在多工況下的能量?jī)?yōu)化配置，已成為海上大型工程船設計的核心技術之一。

由于在海上大型工程船上放置了重大工程設備，施工設備與船體連接部可能是固定連接，還可能有運動副（兩個構件直接接觸并能產生相對運動的活動連接）。除了多變的作業載荷經作業設備傳給連接部，風浪流載荷及船的定位載荷亦經船體傳給連接部，導致連接部受力處于十分復雜的多變狀態，有可能產生各種形式的損壞。另外，大型作業設備在施工時產生的交變載荷（機械零件在工作過程中受到的大小、方向隨時間呈周期性變化的載荷作用）或反復沖擊會通過連接部傳給船體，會產生局部或整個船體振動，影響作業效率，甚至?xí)鸸舱?，產生結構破壞。連接部位的設計常是海上大型工程船結構設計的難點，而且沒有現成的規范和標準，需要研究新的工程計算方法、建立新的設計標準、創造新的結構形式等。

在海上大型工程船上放置大型施工設備后，船的總體設計與運輸船相比會發生重大變化。海上大型工程船的船型特殊、設備繁多、功率密度大、工況復雜，不能沿用運輸船的總體設計方法。以運量和航速為基本要求的主要尺度論證轉變?yōu)橐宰鳂I(yè)能力為核心的主要要素確定；以貨物裝載和規范規定的各種布置地位要求進行總體布局設計轉變?yōu)橐宰鳂I(yè)流程為基礎的布局設計；以航行要求為目的的動力配置轉變?yōu)槠胶夂透咦鳂I(yè)能力為準則的動力配置；以實船統計規律為出發點的設計流程轉變?yōu)橐苑菢?biāo)作業設備為出發點的設計流程。這些轉變使海上大型工程船設計難度和風險大大增加。

瞄準“四化”

未來發展成就值得期待

為積極響應國家海洋強國戰略，加強我國深遠海資源開發和重大工程的建設能力，中國海上大型工程船可望在實現“四化”即大型化、智能化、主體多功能化和施工裝備模塊化方面取得更大成就。

我國海上工程船的作業水域正快速?gòu)难睾！⒔Ｏ蛏钸h(yuǎn)海拓展，深遠海的海洋環境嚴酷，“小船經不起風浪，巨艦才能頂住驚濤駭浪”，海上工程船大型化是必然趨勢。船舶大型化提高了抗風浪能力，增長了作業的氣象窗口期，同時也為作業設備提高作業能力提供了更有效的平臺，特別是大型化的工程船為深海作業系統開發和使用提供了具有更好保障功能的母船。深水油氣開發、深水金屬礦開采、深水鋪管、深水疏浚和深水重大基礎設施的建設等重大需求，將推動深水作業系統快速發展，深水作業能力提高將和海上工程船的大型化同步推進。

在我國自主開發的一些海上大型工程船的船種中，作業的自動化水平已相當高，能在人工不干預或極少干預的情況下按照設計的程序和步驟完成作業過程，但要在自動化基礎上實現智能化還有相當長的路要走，在信息充分化、知識數據化、自我學習功能等方面還有大量深入工作要做。利用物聯網技術實現海上大型工程船作業智能化不僅會大大提高作業效率，也會使海上大型工程船有更多的使用功能和更強的環境適應性。

海上大型工程船一般都造價昂貴，單一功能的船常常作業任務較少，不僅閑置不可避免，甚至出現一項重大工程完工，相應的工程船就不再使用，將一艘船的建造成本全部計入一項工程的情況。實際情況是很多不同功能的海上大型工程船對船體尺度、布置地位和動力設備配置的要求都很相近，若能在工程船設計時統籌兼顧各種使用功能，預留位置和接口，就可能使工程船主船體成為能滿足多種使用功能的平臺，實現工程船的多功能化。在主船體成為多功能化平臺的同時，也要求施工裝備模塊化，實現施工裝備模塊與船體連接的標準化，最終提高海上大型工程船使用率和經濟性。

（作者為上海交通大學船舶海洋與建筑工程學院教授，長期從事海上大型工程船的研究和設計，曾以第一完成人獲國家科技進步獎特等獎。）
