變壓器(Transformer)是一種能改變電壓和電流的裝置，主要是利用電磁感應原理。變壓器型號通常由表示相數、冷卻方式、調壓方式、繞組線芯等材料符號，以及變壓器容量、額定電壓、繞組連接方式組成。以下是電力變壓器型號所代表的含義。
D-單相
S-三相
J-油浸自冷
L-繞組為鋁線
Z-又載調壓
SC-三相環氧樹脂澆注
SG-三相干式自冷
JMB-局部照明變壓器
YD-試驗用單相變壓器
BF(C) -控制變壓器(C為C型鐵芯結構
DDG-單相干式低壓大電流變壓器
注:電力變壓器后面的數字部分:斜線左邊表示額定容量(千伏安);斜線右邊表示一次側額定電壓(千伏)。
1:SJL-1000/10，為三相油浸自冷式鋁線、雙線圈電力變壓器，額定容量為1000千伏安、高壓側額定電壓為10千伏。
電力變壓器的型號表示方法:基本型號+設計序號--額定容量(KVA)/高壓側電壓。
2:S7-315/10變壓器，即三相(S)銅芯10KV變壓器,容量315KVA,設計序號7為節能型。
3:SCR9-500/10，s11-m-100/10，S--三相 C--澆注成型(干式變壓器) r纏繞型 9(11)--設計序號 500(100)--容量(KVA) 10--額定電壓(KV) m--密閉
型號含義: SCZ(B)9-XXXX/** SC--三相固體成型 (環氧澆注) Z--有載調壓 B--低壓箔式線圈 9--性能水平代號 XXXX--額定容量(kVA) **--額定高壓電壓(按額定值填入)
變壓器繞組數+相數+冷卻方式+是否強迫油循環+有載或無載調壓+設計序號+“-”+容量+高壓側額定電壓組成。
4:SFPZ9-120000/110，指的是三相(雙繞組變壓器省略繞組數，如果是三繞則前面還有個S)雙繞組強迫油循環風冷有載調壓，設計序號為9，容量為120000KVA，高壓側額定電壓為110KV的變壓器。
5: SCB9-2000/10
SC----三相固體成型(環氧澆注)
B-----低壓箔式線圈
9-----性能水平代號
2000--額定容量
10----額定高壓電壓
6:SCB9-2000/0.4~0.23 Dyn11
此為干式變壓器的型號表示 S是代表三相;
C代表環氧樹脂澆注絕緣;
B配電變壓器;
2000是容量KVA ;
0.4-0.23KV低壓側額定線電壓、額定相電壓;
Dyn11 接線方式表示的是一次側三相三角形接線，低壓側星形接線，低壓側線電壓為11點，即:低壓側線電壓超前高壓側線電壓30度。
關于中頻變壓器和低頻變壓器型號說明如下:
(1)中頻變壓器的命名方法晶體管收音機 (調幅) 中的中頻變壓器命名方法由三部分組成:
第一部分:主稱，用幾個字母組合表示名稱、特征、 用途。
第二部分:外形尺寸， 用數字表示。

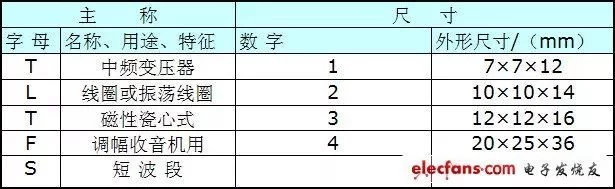

第三部分:序號，用數字表示。"1"表示第一中放電用中頻變壓器,"2"表示第二中放電路用中頻變壓器;"3"表示和三中放電路用中頻變壓器,型號中的主稱所用字母、外形尺寸所用數字的意義,如表1所示.
表所示中頻變壓器型號主稱用字母與外形尺寸用數字的意義表
TTF一1一1表示調幅收音機用的磁性瓷心式中頻變壓器，第一個“1”表示外形尺寸為7x7x12，第二個“1”表示序號(1)是第一級中放用中頻變壓器。例如:

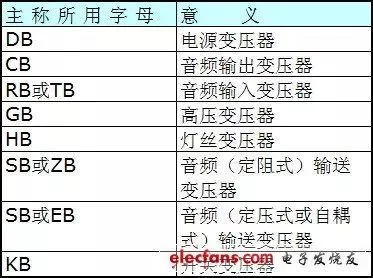

(2)低頻變壓器的型號命名方法 低頻變壓器的型號命名法由三部分組成:
第一部分:主稱，用字母表示。
第二部分:功率，用數字表示。
第三部分:序號，用數字表示。
例如:
DB一20一3表示: DB表示主稱電源變壓器，“20”表示功率2OW，“3”表示序號(3)，即表示20W的電源變壓器、干式變壓器;
例如，(SCB10-1000KVA/10KV/0.4KV):
S的意思表示此變壓器為三相變壓器，如果S換成D則表示此變壓器為單相。
C的意思表示此變壓器的繞組為樹脂澆注成形固體。
B的意思是箔式繞組，如果是R則表示為纏繞式繞組，如果是L則表示為鋁繞組，如果是Z則表示為有載調壓(銅不標)。
10的意示是設計序號，也叫技術序號。
1000KVA則表示此臺變壓器的額定容量(1000千伏安)。
10KV的意思是一次額定電壓，0.4KV意思是二次額定電壓。

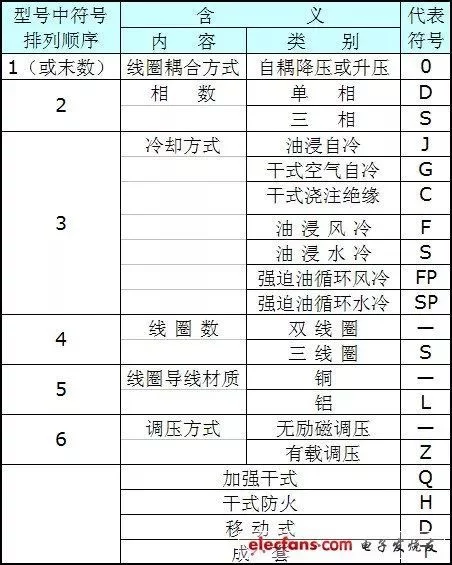

電力變壓器產品型號其它的字母排列順序及涵義。
(1)繞組藕合方式，涵義分:獨立(不標);自藕(O表示)。
(2)相數，涵義分:單相(D);三相(S)。
(3)繞組外絕緣介質，涵義分;變壓器油(不標);空氣(G):氣體(Q);成型固體澆注式(C):包繞式(CR):難燃液體(R)。
(4)冷卻裝置種類，涵義分;自然循環冷卻裝置(不標):風冷卻器(F):水冷卻器(S)。
(5)油循環方式，涵義:自然循環(不標);強迫油循環(P)。
(6)繞組數，涵義分;雙繞組(不標);三繞組(S);雙分裂繞組(F)。
(7)調壓方式，涵義分;無勵磁調壓(不標):有載調壓抑(Z)。
(8)線圈導線材質，涵義分:銅(不標);銅箔(B);鋁(L)鋁箔(LB)。
(9)鐵心材質，涵義;電工鋼片(不標);非晶合金(H)。
(10)特殊用途或特殊結構，涵義分;密封式(M);串聯用(C);起動用(Q);防雷保護用(B);調容用(T);高阻抗(K)地面站牽引用(QY);低噪音用(Z);電纜引出(L);隔離用(G);電容補償用(RB);油田動力照
