電纜故障測試儀對地下電纜故障查找方法？

高電壓適配器已被證明是用于定位地下環路中故障電纜的非常有價值的工具。它是一種簡單，可靠的工具，可為架線員現有 5 / 16kv或16kv調相裝置增加功能，從而可以在風暴和新建工程中立即進行電纜測試。與其他可用的診斷電纜測試儀相比，其緊湊的尺寸和低成本使得多輛卡車可以進行電纜測試而不會造成長時間中斷，同時可以等待更昂貴，更復雜的設備到達作業現場。

使用直流高壓適配器還可以將可疑電纜走線的暴露程度限制為高故障電流造成的額外損害。適配器是一種緊湊型適配器，可以像使用擴展電阻一樣，通過使用 ” x 20螺柱安裝在定相裝置的末端。規定包括能夠通過使用套管適配器和饋通線安全地連接到電纜。

電纜故障定位的舊方法是反復在立管上重新熔斷并關閉電纜不同部分的保險絲。通過將urd回路分成兩半并合上保險絲，可以知道電纜段的好壞。如果保險絲燒斷，則將電纜的壞部分一分為二，重新熔斷并合上。繼續進行直到確定電纜的故障部分為止。每次保險絲在立柱上熔斷時，破壞性的高故障電流都會對電纜，彎頭，套管，變壓器以及保險絲與故障之間的任何饋通接頭施加壓力。特別是在晚上，保險絲工作的大聲報告會打擾附近的人。此外，在電纜部分的這些“空中射擊”保險絲測試中，客戶的燈會亮起并熄滅，并可能使設備遭受破壞性的電涌影響。

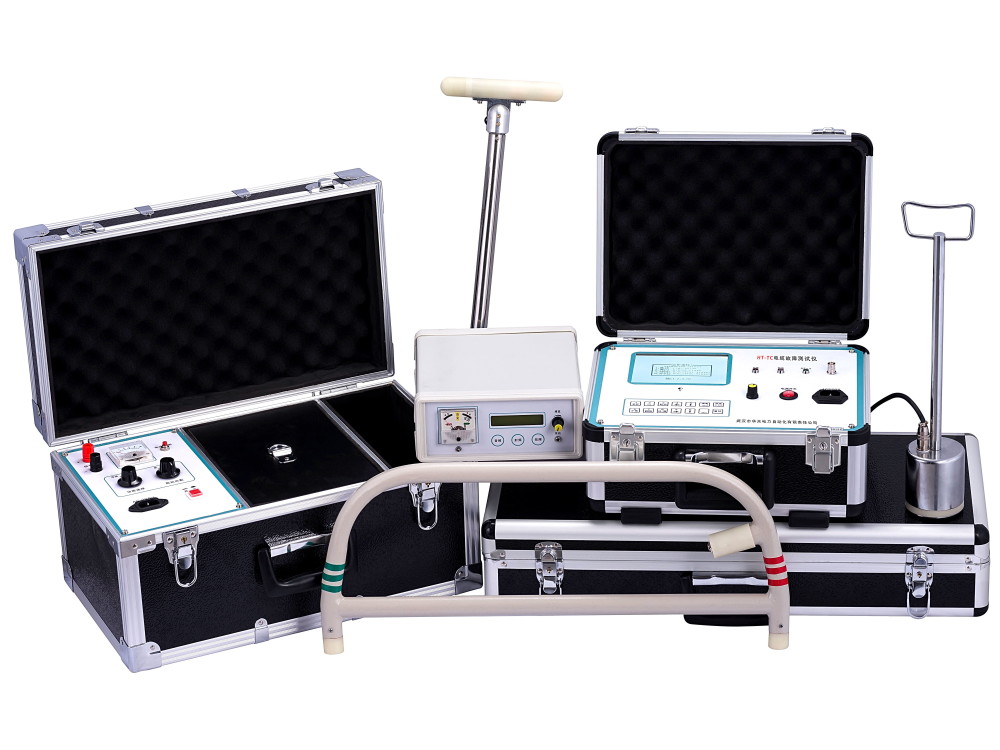

電纜故障測試儀

公用事業公司發現，在相移棒上使用直流高壓適配器可以在通電前以安全，安靜且無損壞的方式測試絕緣電纜的狀況。適配器基本上是一個二極管，可將交流線路電壓轉換為直流電壓，該直流電壓等于交流峰值。描述適配器測試方法的一個類比是將其與電池充電器進行比較。在電池情況下，當一個好的電池被充電時，初始電表指示會變高，然后在電池進入充電狀態時“下降”。這與將電纜的大部分隔離，放電并用相移桿高壓適配器組合進行測試時看到的儀表指示相同。

良好的被測電纜部分將顯示出初始的高儀表讀數。然后，當電纜充滿電并在幾秒鐘后保持電壓電荷時，定相設置的儀表讀數將“下降”到接近零，表明電纜已充電至交流電源電壓的直流等效值。如果被測的隔離電纜部分不良，則在整個測試過程中，相移儀的讀數將變高并保持較高。這表明電纜部分損壞，無法完全充滿電。不良的電纜部分具有通向同心中性線的泄漏路徑，從而排出了該電纜部分上的所有直流電荷。

直流高壓適配器將交流線路電壓轉換為等于交流峰值的直流電壓。例如，對于7200伏交流單相urd線路，在測試過程中向隔離電纜施加大約10 kv直流電。直流高壓適配器還用作半波整流器，因此，如果測量交流電源上的相接地電壓，則定相裝置將讀取電壓的一半。這允許將帶有直流高壓適配器的16kv調相裝置用于35kv系統。

使用此系統時，公用程序始終會斷開連接，隔離電纜的兩端，然后在每次測試之前和之后安全地釋放電纜部分。有關更多詳細信息，請參見說明。將直流高壓鍋適配器正確安裝在移相裝置上后，應將直流電壓安全地施加到隔離的放電電纜上。提醒一下，一根好的電纜將保持電荷，因此相棒上的電壓表將顯示一秒鐘左右的電壓，直到電纜被充電為止。然后，電壓差將降至接近零伏。但是，當公用事業公司為電纜的不良部分供電時，故障會耗盡電荷，電表會連續讀取高電勢。

同樣容易，適配器也可以快速測試新的或修復的電纜。它檢查修理是電纜故障，并確認修理是有效的。避免通過良好的電纜和其他設備，端子和接頭頻繁泵送高故障電流（潛在損壞）。

要驗證適配器是否正常運行，請將調相裝置/適配器的一側連接至中性點（接地），然后將調相裝置的另一根桿安全插入已知的高壓交流電源中。如果您看到的讀數似乎大約是相間電壓的三分之一或相間電壓的一半，則說明適配器正在按設計工作。

使用這些工具時，安全始終是首要任務。除了為每個設備提供的操作說明外，還應遵循所有適用的政府和公用事業標準工作慣例，程序以及工具使用的最佳做法。
