化工廠中頻爐諧波治理的應用
1.設備諧波源：
某鋼廠三臺中頻爐變壓器，單臺容量為1150KVA，10KV／1250。該變壓器次級為雙線圈，每臺變壓器帶兩臺5噸的中頻爐。

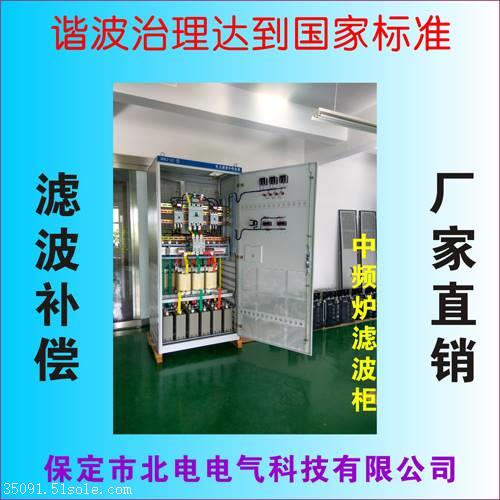

BDKJ-LC低壓濾波補償裝置分別安裝在變壓器的低壓側，分F5，F(xiàn)7，F(xiàn)11共3個濾波支路。
2.諧波測量結果及分析：
2.1未投入BDKJ-LC低壓濾波補償裝置前，10KV進線
由測量結果可知，總進線的自然功率因數為0.74，電壓總畸變率最大為9.0％，諧波電流主要集中在5次、7次、11次。
表1：中頻爐生產時總進線的諧波電壓測量結果
|
基波電壓： |
A相畸變率（％） |
B相畸變率（％） |
C相畸變率（％） |
|
9.86KV |
8.6 |
8.4 |
9.0 |
表2：諧波電流測量結果
|
諧波次數 |
2 |
3 |
4 |
5 |
7 |
9 |
1 |
13 |
|
電流（A） |
0 |
4.5 |
0 |
20.8 |
11.1 |
0 |
5.7 |
3.9 |
2.2投入BDKJ-LC低壓濾波補償裝置后，10KV進線
由測量結果可知，該回路功率因素在0.97，電壓總畸變率最大為3.2％
表3：投入BDKJ-LC低壓濾波補償裝置后總進線的諧波電壓測量結果
|
基波電壓： |
A相畸變率（％） |
B相畸變率（％） |
C相畸變率（％） |
|
9.97KV |
2.7 |
2.9 |
3.2 |
表4：投入BDKJ-LC低壓濾波補償裝置后總進線的諧波電流測量結果
|
諧波次數 |
2 |
3 |
4 |
5 |
7 |
9 |
11 |
13 |
|
電流（A） |
0 |
2.2 |
0 |
5.2 |
2.6 |
0 |
1.8 |
0.9 |
3、BDKJ-LC低壓濾波補償裝置使用效果
3.1生產單位的收益：
（1）相對增加變壓器容量
通過安裝BDKJ-LC低壓濾波補償裝置，可降低變壓器的無功容量占有率，擴充變壓器有功容量，充分發揮投資效率，減輕變壓器長期超負荷的負擔，延長變壓器壽命，為企業創造了較大的效益。
（2）使中頻爐各相電流大大下降
功率因素從0.74提高到目前0.97，進線電流從原來的159A降到136A，下降接近15％，其中無功電流大大減少，從而大大減少了有功損失，降低了變壓器有功損失（銅損），變壓器的損耗中的銅損和實際運行電流的平方成正比，所以電流的降低，變壓器的有功損耗一定隨之下降變壓器銅損節省了電能。
（3）消除力率電費
未投用BDKJ-LC低壓濾波補償裝置前功率因數平均為0.74左右，功率因數沒有達到國家標準。功率因數0.74時罰款比例為8％，通過安裝上海坤友電氣有限公司的KYLB低壓濾波補償裝置可消除力率電費。功率因數超過0.9，還會產生獎勵電費。
（4）對生產過程及設備的改善
安裝了保定市北電氣科技有限公司的BDKJ-LC低壓濾波補償裝置后有效濾除了高次諧波，設備上原來功率元件及控制部分經常損壞，現安裝至今未出現損壞，另外其它用電設備的使用壽命也會得到相應的延長；而運行電壓升高及穩定的直接效果就是生產周期的縮短，效率提高15％，生產成本大大減少了。
3.2供電企業的收益：
（1）濾除諧波，改善用電環境
中頻爐設備中功率元件是電網中的主要諧波源，安裝了BDKJ-LC低壓濾波補償裝置后就近吸收諧波，達到了清潔電網的作用。
（2）改善電壓質量
在線路中電壓損失△U的計算如下：
△U＝（P×R＋Q×X）／1000U
由上式可見，當線路中的無功功率Q減少以后，電壓損失△U也就減少了。從而穩定了線路電壓，提高電壓質量。
（3）減少線路損耗
由于集膚效應，諧波會增大線路的阻值，這樣大大增加了線路損耗，給供電企業造成了浪費。通過諧波治理，也給供電企業創造了經濟效益。
4、結論
投入BDKJ-LC低壓濾波補償裝置后，通過測量分析，有以下結論：
（1）濾波效果明顯，滿足設計要求。
（2）提高了系統的功率因素，節能效果顯著。
（3）運行穩定。
