隨著光伏建設成本降低、儲能設備成本大幅下降以及新能源汽車快速發展，大量充電樁建設，使得新能源行業快速發展，那么新能源行業里該如何保障用電安全可靠呢？我們今天主要以分布式光伏這一板塊來講述10kV分布式光伏監控系統保護測控產品解決方案。

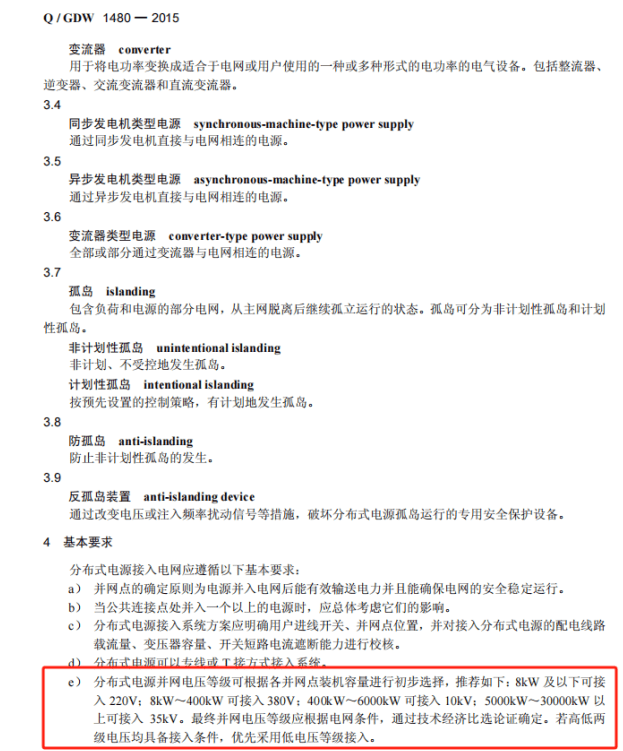

根據Q/GDW1480-2015 《分布式電源接入電網技術規定》：
分布式電源并網電壓等級可根據各并網點裝機容量進行初步選擇，推薦如下：
8kW 及以下可接入220V；
8kW~400kW可接入380V；
400kW~6MW可接入10kV；
5MW~30MW以上可接入35kV。
最終并網電壓等級應根據電網條件，通過技術經濟比選論證確定。
若高低兩級電壓均具備接入條件，優先采用低電壓等級接入。
那么，針對不同并網電壓等級，一次系統是怎么構成的呢？
10kV并網系統主要由以下幾部分組成：光伏組件發電經由逆變器將直流電轉變?yōu)榻涣麟姡俳?jīng)由升壓箱變進入預制艙的集電線路柜，再由預制艙的并網柜并到原有配電房的光伏接入柜。
那么上述10kV并網系統中光伏并網柜是光伏發電系統中的核心，承載著光伏發電和市電的紐帶連接，為了保障其安全可靠運行，該配置哪些設備呢？

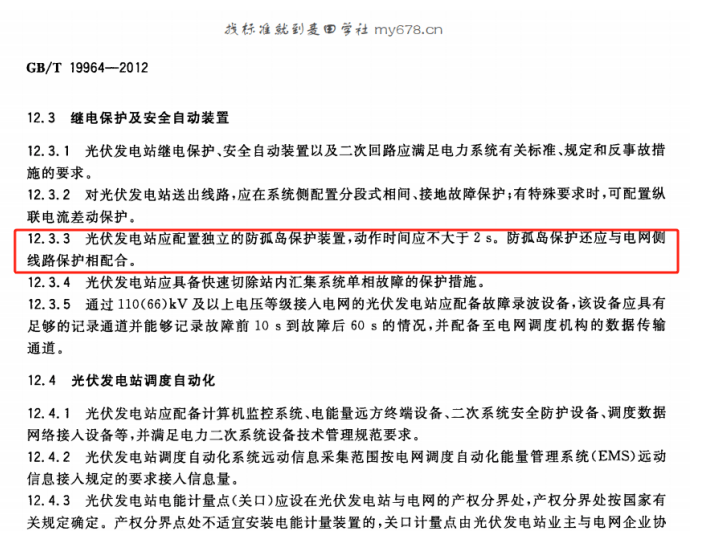

根據《光伏發電站接入電力系統的技術規定》GB/T 19964-2012的相關要求，光伏發電站應配置獨立的防孤島保護裝置，動作時間應不大于2s。防孤島保護還應與電網側線路保護相配合。
那么，為什么會有此規定呢？主要是由于孤島效應有以下三點危害（可以做個危害的警示圖標）：
1、當電網側停電檢修，若并網光伏電站的逆變器仍在繼續供電，維修人員不一定意識到分布式系統的存在，從而可能危及維修人員的安全。
2、當孤島效應發生時，負荷大于或者小于光伏發電功率，電網不能控制供電孤島的電壓和頻率，電壓幅值和頻率的漂移會對用電設備帶來破壞；
3、如果逆變器仍然在發電，由于并網系統輸出電壓和電網電壓之間產生相位差，當電網重新恢復供電時會產生浪涌電流，可能會引起再次跳閘或?qū)Ψ植际桨l(fā)電系統、負載和供電系統帶來損壞。

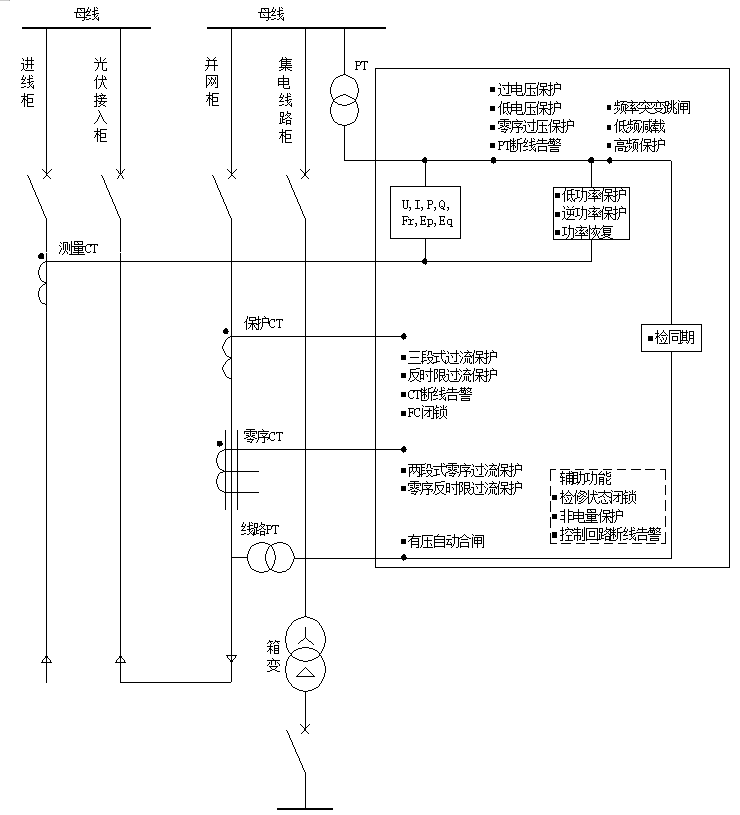

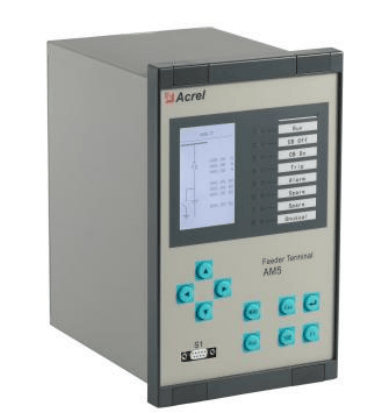

所以根據這一標準，在并網柜需要裝設防孤島保護裝置AM5SE-IS，主要是通過采集母線電壓實現低電壓保護、過電壓保護、低頻減載、高頻保護、頻率突變跳閘，采集進線電壓實現有壓自動合閘功能。如該項目為“自發自用、余電不上網”模式，還可以通過采集市電進線電流、母線電壓，計算功率，實現防逆流。
